Toewijzing van de pinnen in de aansluitbussen

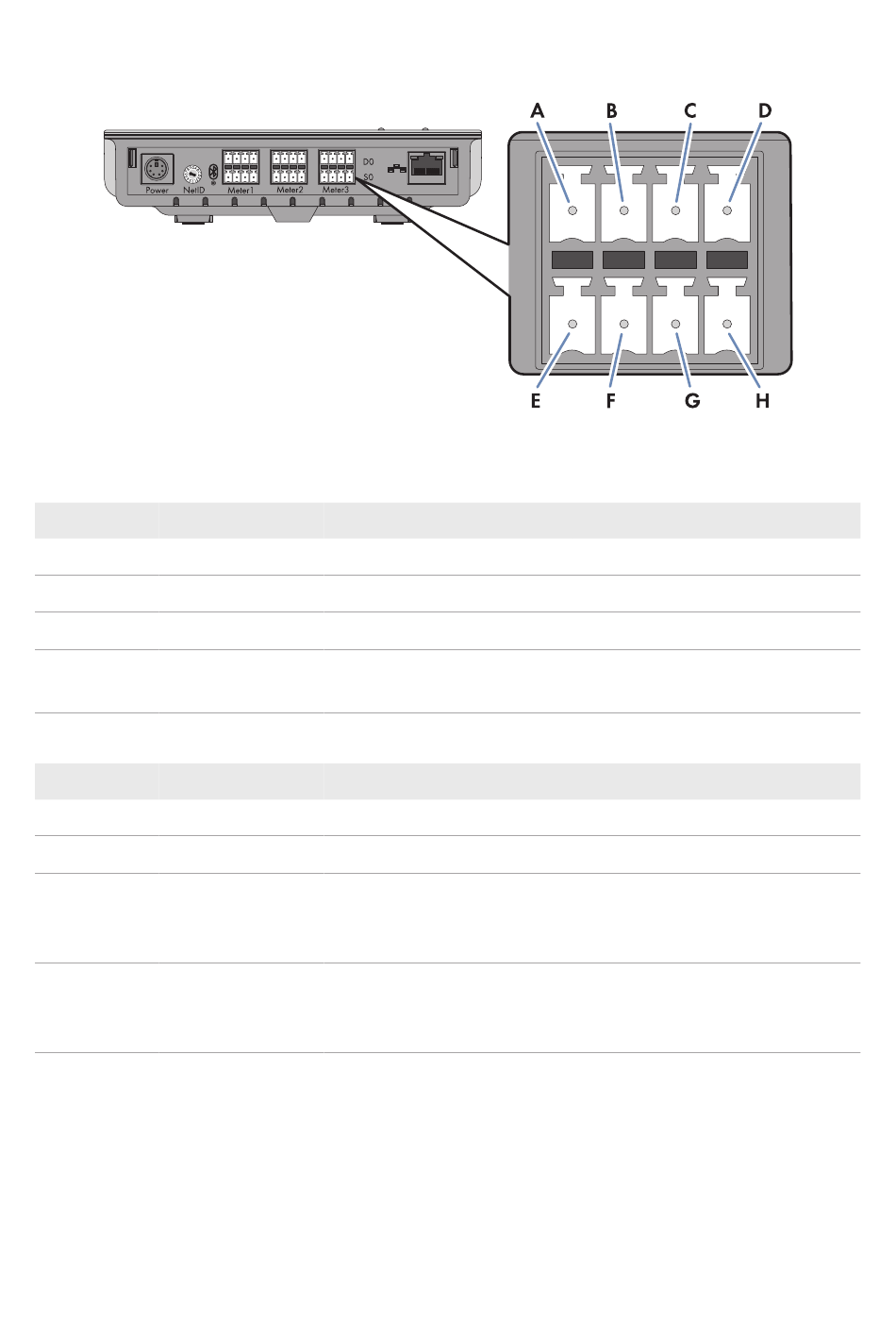

Afbeelding 17: Toewijzing van de pinnen in de aansluitbussen aan de onderkant van de behuizing
Bovenste pinnenrij voor D0:
Pin
Signaal
A
GND
B
TX
C
RX
D
VCC_D0, +8 Volt Uitgangsspanning
Onderste pinnenrij voor S0:
Pin
Signaal
E
S0-
F
S0+
G
GND
H
+12 Volt, DC
7.2
Sunny Home Manager aansluiten aan energiemeters
7.2.1
Sunny Home Manager aansluiten aan SMA Energy Meter
De SMA Energy Meter en de Sunny Home Manager moeten op dezelfde router worden
aangesloten.
Installatiehandleiding
Specificatie
Spanningsvoorziening
Uitgang zender
Ingang ontvanger
Specificatie
Ingang en uitgang
Ingang en uitgang
Spanningsvoorziening
Ingangsspanning
Omschrijving
Aarde
Transmit D0
Receive D0
Spanningsvoorziening voor de
optische uitleeskop
Omschrijving
S0-signaal
S0-signaal
Aarde van de externe spannings-
voorziening bij spanningsvoorzie-
ning via DIN-railnetvoeding
Externe spanningsvoorziening bij
spanningsvoorziening via DIN-
railnetvoeding
HoMan-IA-nl-20
7 Aansluiting
43
