7
|
Elektrische installatie

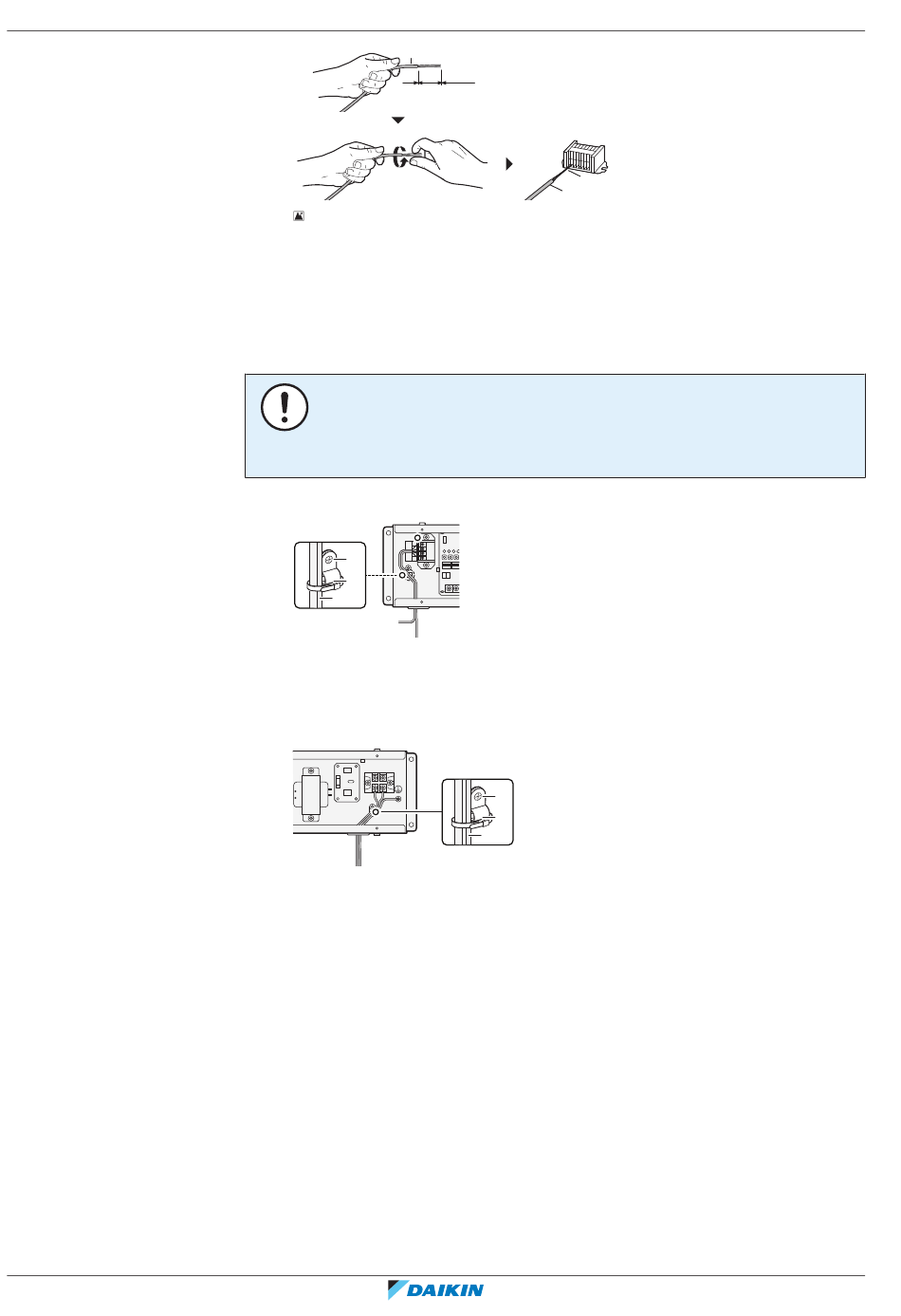

7.7 Bedadingskabels vastmaken met kabelbinders
Montagehandleiding
22
a
7‒2 Snijd de draad af, draai hem ineen en sluit hem aan op de klemmenstrook
a
Mantel
b
Draai de draden ineen voordat u ze aansluit.
c
Sluit aan op X3M.
OPMERKING
De transmissiebedrading wordt gebruikt voor communicatie tussen de units. Maak
de transmissiebedrading NIET samen vast met de voedingsbedrading of de
aardingskabel. Anders kunnen er communicatiefouten ontstaan.
1 Bevestig de transmissiebedrading met een kabelbinder (accessoire).
a
b
c
a
Kabelklem
b
Kabelbinder
c
Bedrading
2 Bevestig de voedings- en aardingskabels vast met een kabelbinder
(accessoire).
a
Kabelklem
b
Kabelbinder
c
Bedrading
3 Snijd het uitstekende deel van de kabelbinders af.
4 Dicht alle openingen af om te voorkomen dat kleine dieren via de
kabelinlaatopening in het systeem terechtkomen (afdichtingsmateriaal lokaal
te voorzien).
7±2 mm
X3M
c
b
a
b
c
BRR9B1V1
Communicatiebox
4P617761-1 – 2020.04
