8.2 Adressen van de buitenunit en vermogensverhogingsunit instellen
a
Inspectie-opening (links)
b
Inspectie-opening (rechts)
c
Elektrische componentenkast
d
Bedrijfsschakelaar
e
Printplaat (A1P)
f
Drukknoppen(BS1~BS3)
g
7-segmentendisplay
h
DIP-schakelaar
i
HAP-led
Procedure
Initiële aanduiding
Houd BS1 5 seconden ingedrukt.
BS1 BS2 BS3
Druk 6 keer op BS2.
BS1 BS2 BS3
Druk één keer op BS3.
BS1 BS2 BS3
Montagehandleiding
24
▪
Nadat een adres van de buitenunit en de capacity up unit is ingesteld of
gewijzigd, reset de voeding van de communicatiebox.
1 Open het deksel van de linker inspectie-opening.
2 Schakel de voeding UIT.
3 Schakel de bedrijfsschakelaar UIT.
d
OFF
ON
a
REMOTE
c
4 Schakel de voeding IN en laat de bedrijfsschakelaar staan UIT.
5 Open het deksel van de rechter inspectie-opening.

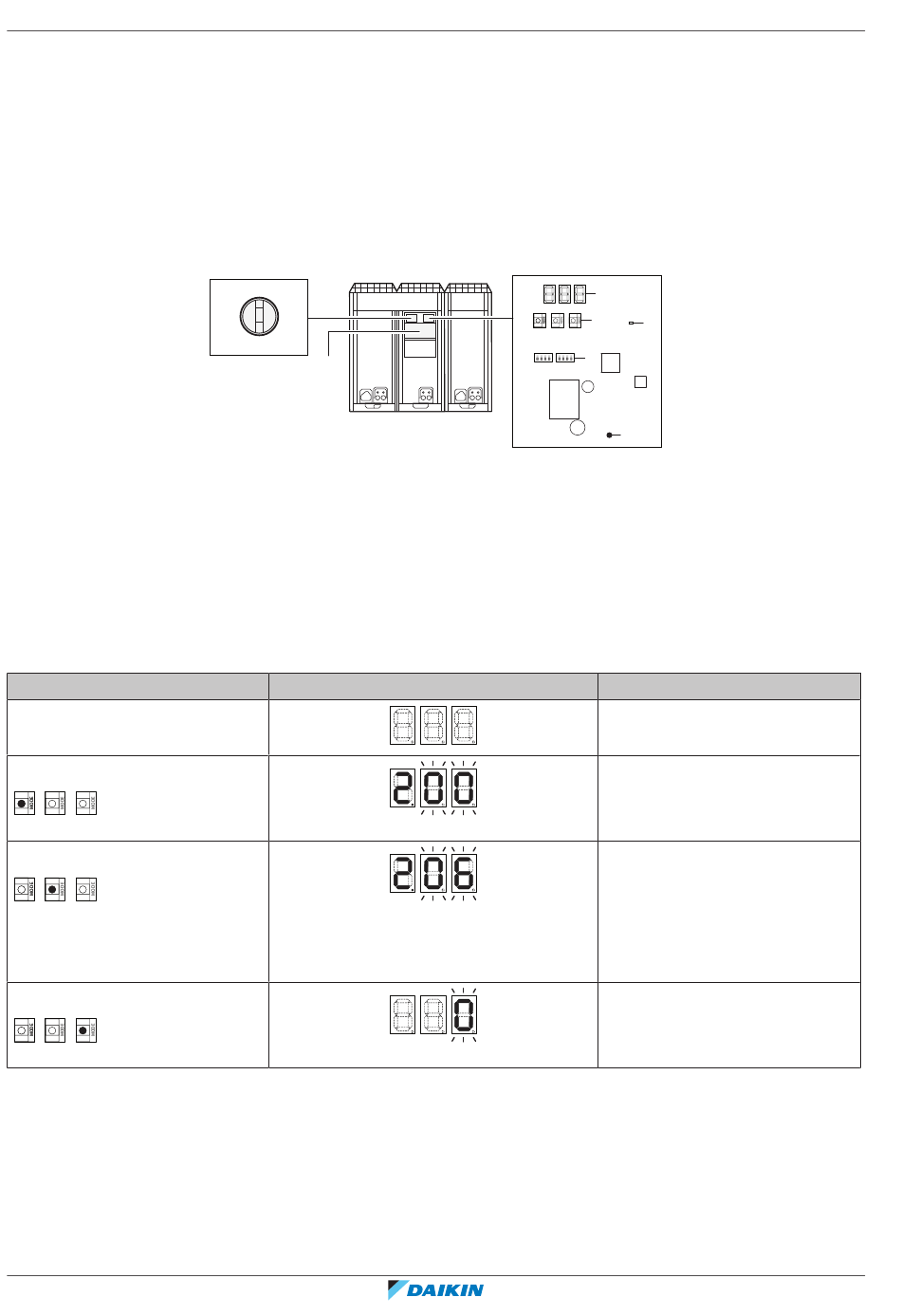

6 Stel de adressen in zoals beschreven in de onderstaande tabel.
7-segmentendisplay
g
b
HAP
f
i
BS1
BS2 BS3
DS1 DS2
h
e
Initiële aanduiding weergeven in
normale toestand.
Op het linker 7-segmentendisplay
moet 2 staan.
Het rechter 7-segmentendisplay
geeft het aantal keer drukken op
de knop weer. (Op het rechter 7-
segmentendisplay staat het cijfer
6, wat betekent dat u 6 keer op
BS2 hebt gedrukt).
Dit geeft het Airnet-adres weer.
Opmerkingen
BRR9B1V1
Communicatiebox
4P617761-1 – 2020.04
