Metingen uitvoeren
Afstandsmetingen van DR-beelden van volledig been/volledige ruggengraat in
NX worden gekalibreerd op basis van de Geschatte Radiografische
Vergrotingsfactor (ERMF). De kalibratiefactor wordt berekend op basis van:
1. de afstand tussen de patiënt en het koppelingsraster. Deze afstand wordt
ingevoerd tijdens het opnemen van de beelden.
2. de afstand tussen bron en beeld (SID). Deze afstand wordt samen met de
parameters van de röntgengenerator ontvangen.
Raadpleeg voor het uitvoeren van metingen de gebruikershandleiding van NX
over het toevoegen van aantekeningen aan een beeld en het gebruik van de
meetfuncties.
Raadpleeg voor het wijzigen van de Geschatte Radiografische
Vergrotingsfactor de gebruikershandleiding van NX over het toevoegen van
een Geschatte Radiografische Vergrotingsfactor (ERMF).
1

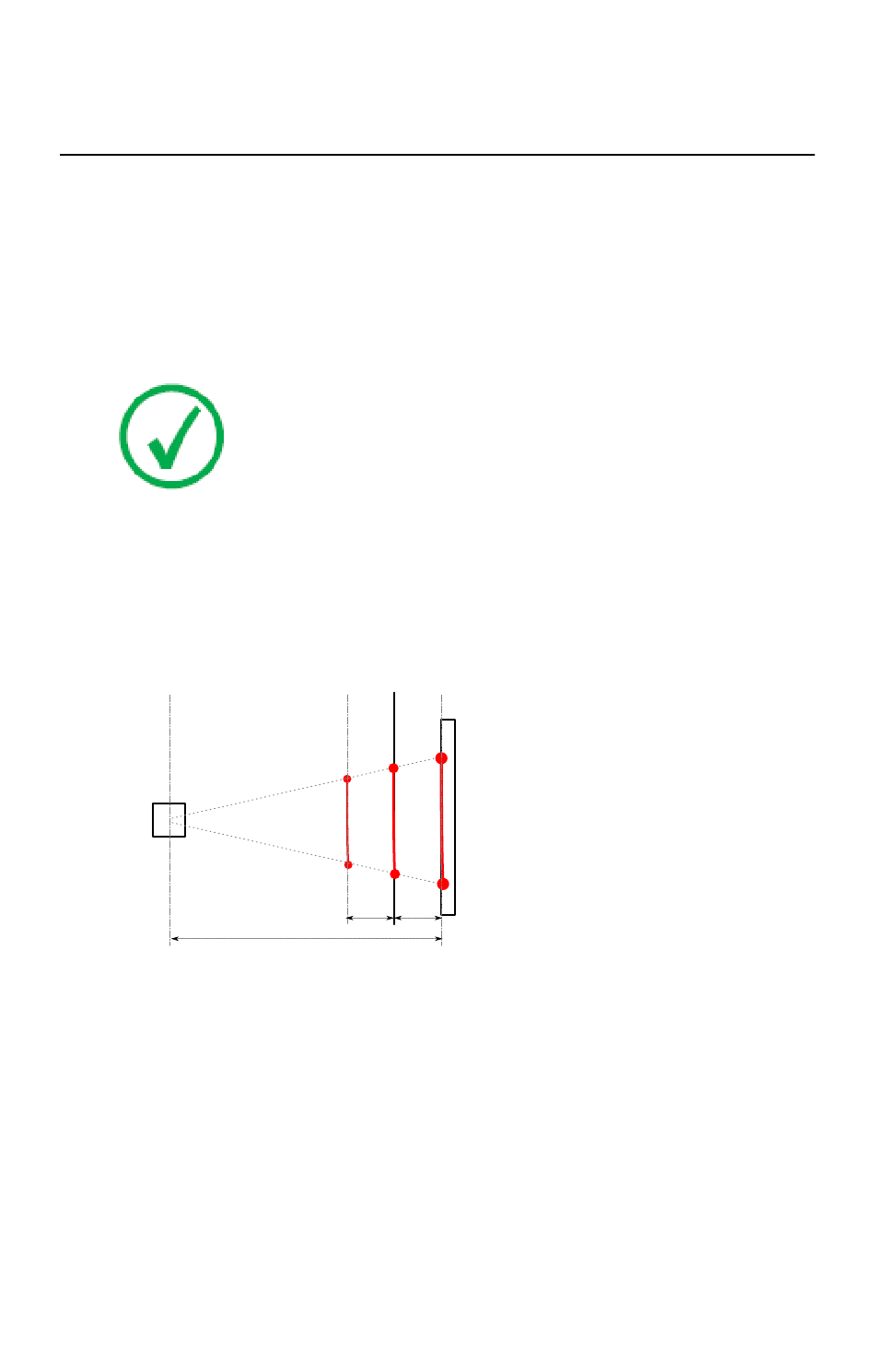

Röntgenbuis
1.
Patiëntlocatie
2.
Koppelingsraster
3.
DR-detector
4.
Afstand die moet worden gemeten op het object, op een vlak parallel aan
5.
het koppelingsraster
Projectie van het object op het koppelingsraster. Dit is de gemeten afstand
6.
op het DR-beeld van volledig been/volledige ruggengraat op NX als geen
kalibratie wordt toegepast.
Projectie van het object op de DR-detector. Dit is de gemeten afstand op
7.
een gedeeltelijk beeld op NX.
Opmerking: Als de afstand tussen de patiënt en het
koppelingsraster niet wordt ingevoerd (of als nul wordt ingevoerd),
wordt geen kalibratie toegepast op NX. Metingen op het DR-beeld
van volledig been/volledige ruggengraat zijn gebaseerd op de
projectie van het beeld op het koppelingsraster.
