Nm als u hem weer sluit.
BELANGRIJK: Als u de motor laat draaien terwijl de
bypass-klep open staat, raakt de transmissie oververhit.
DIAGNOSTISCHE LAMPJES (Afb. 19)
De RM-6700-D is uitgerust met twee diagnostische lampjes die
aangeven of de elektronische regelunits al dan niet juist
functioneren. Het diagnostische lampje voor de hoofd-regelunit
(#1) bevindt zich op het stuurpaneel. Als elektronische regelunit
#1 juist functioneert en het contact in de ON/AAN-positie gezet
wordt, dan zal het diagnostische lampje van regelunit #1
ongeveer 6 seconden lang branden. Het lampje zal niet
oplichten als de regelunit een defect in het elektrische systeem
ontdekt.
Het diagnostische lampje voor de secundaire regelunit (#2)
bevindt zich op de rechter console bij de maaihoogte-
selectieknop. Dit groene lampje moet branden als de regelunit
juist functioneert.
Als de diagnostische lampjes niet oplichten als de contact-
schakelaar in de ON/AAN-positie staat, duidt dit erop dat de
elektronische regelunits niet werken. Mogelijke oorzaken zijn:
1.
Kringloopconnectors (onder afdekplaat van het
bedieningspaneel) zijn los.
2.
Het lampje van de elektronische regelunit is doorgebrand.
3.
De zekeringen zijn doorgebrand.
4.
Het lampje functioneert niet goed.
Controleer de elektrische verbindingen, input zekeringen en het
diagnostisch lampje zelf om het defect te lokaliseren. Zorg
ervoor dat de kring-loopconnectors aangesloten zijn op de
connector van de kabelboom.
DIAGNOSTISCH ACE-DISPLAY
De RM-6700-D is uitgerust met twee elektronische regelunits
die de meeste functies van de machine besturen. De regelunits
bepalen welke functie gebruikt moet worden voor de
verschillende input-schakelaars (b.v. stoel-schakelaar,
contactslot, enz.) en schakelt de "uitgaande functies" in die de
elektromagneten of relais activeert voor de machine-functie in
kwestie.
Alle input-schakelaars, output elektromagneten en relais moeten
aangesloten zijn en correct functioneren om de elektronische

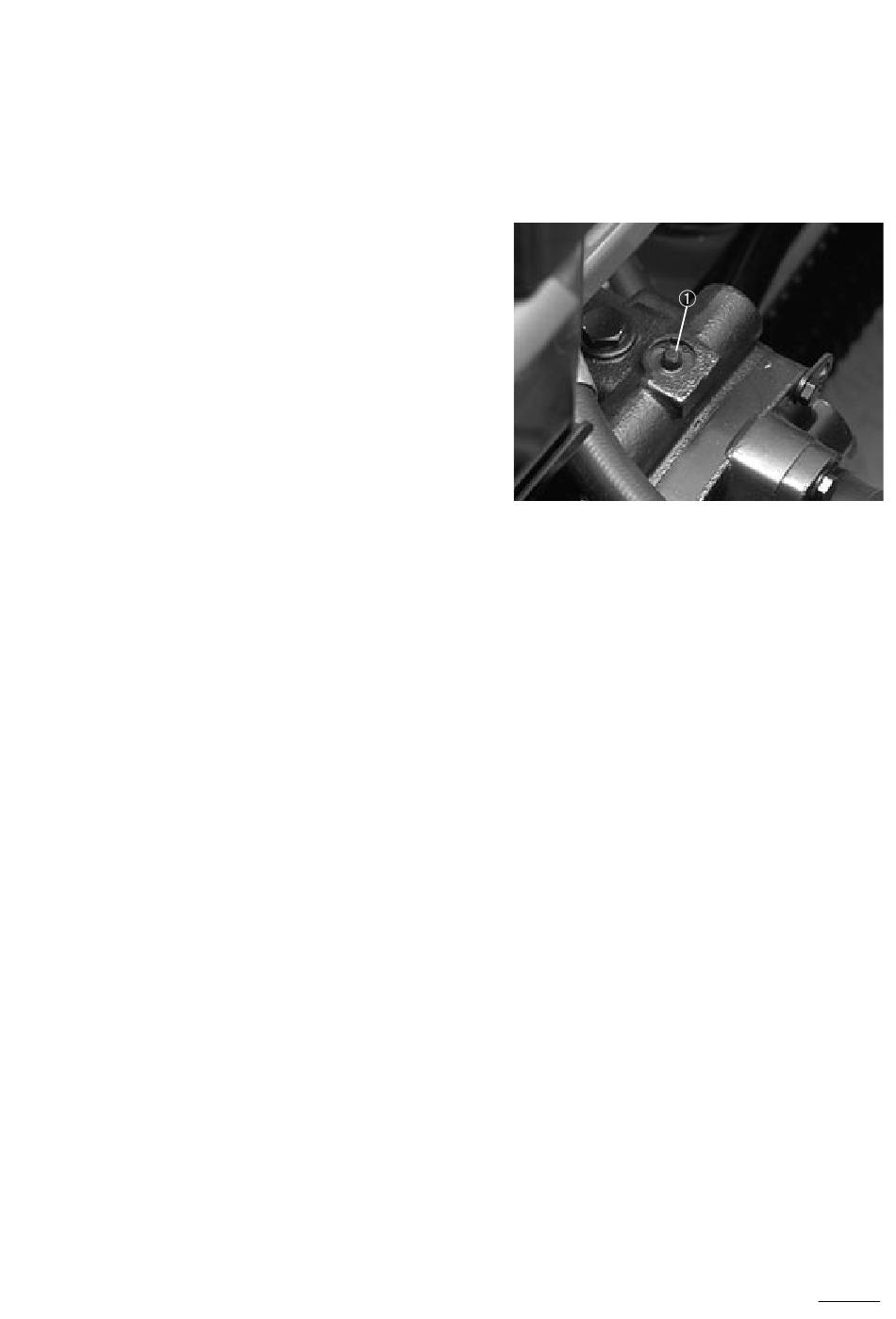

Afbeelding 18
1.
Bypass-klep
21
