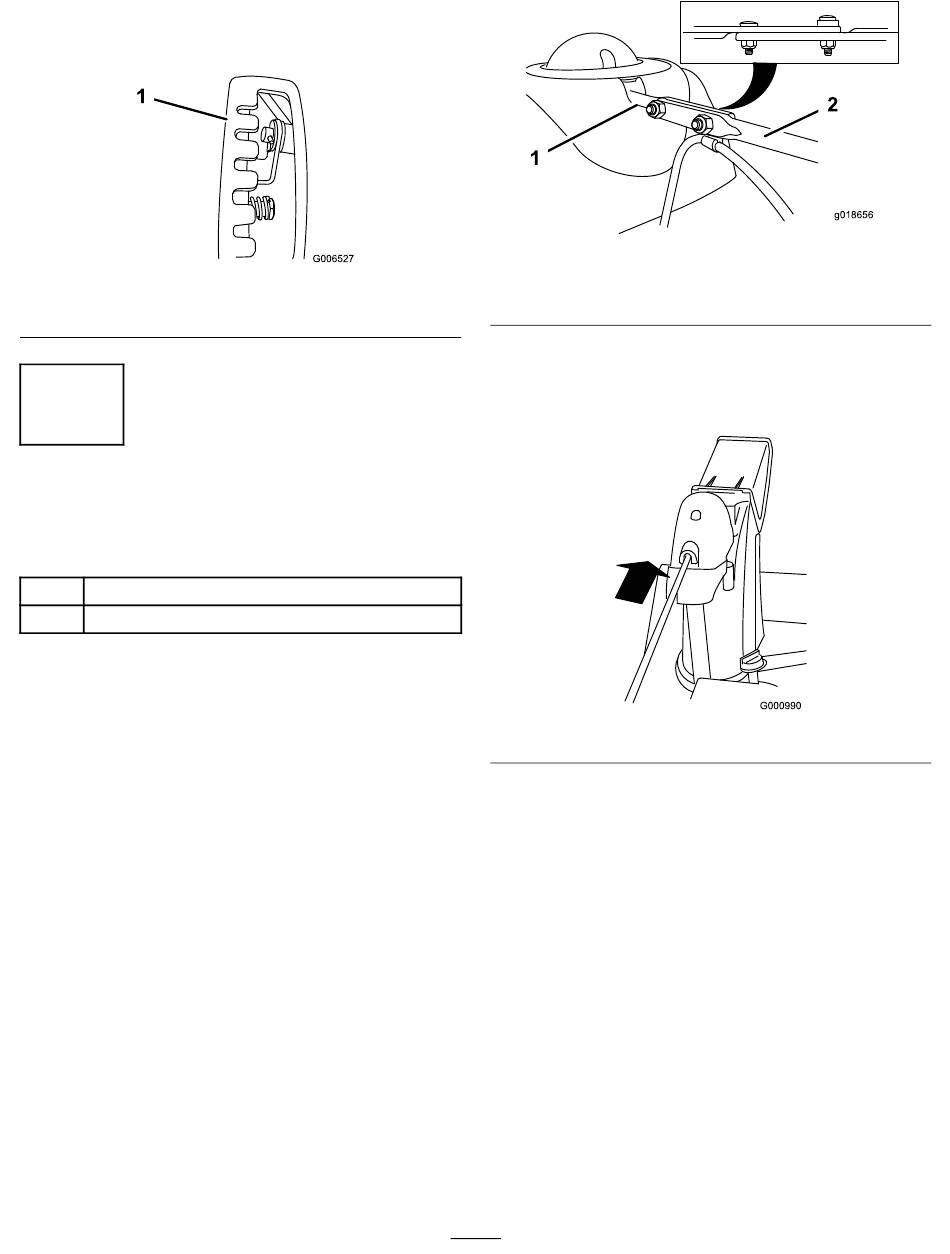

Opmerking: Kijk naar beneden door de opening in
de toerenregelaar om de montage te vergemakkelijken
(Figuur 13).
1. Toerenregelaar
4
De bedieningsstang van het
uitwerpkanaal monteren
Benodigde onderdelen voor deze stap:
2
Slotbouten
2
Borgmoeren
Procedure
1. Wikkel de Quick Stick los en draai deze zodanig dat hij
zich in het midden bevindt en naar boven gericht is.
2. Hou de blauwe dop van de trekker omlaag en trek de
hendel volledig naar achteren.
Opmerking: Het uitwerpkanaal en de geleider
moeten naar voren gericht zijn. Als dat niet het geval
is, hou dan de blauwe dop van de trekker omlaag (maar
laat de Quick Stick zitten) en draai het uitwerpkanaal tot
het uitwerpkanaal en de geleider naar voren gericht zijn.
3. Lijn het platte achteruiteinde van de lange
bedieningsstang van het uitwerpkanaal uit met het
platte vooruiteinde van de korte bedieningsstang die
uit het bedieningspaneel steekt. Zorg ervoor dat ze in
elkaar passen (Figuur 14).
Figuur 13
1. Korte stang
4. Steek het vooruiteinde van de stang in de opening in de
achterkant van de tandwielkast van het uitwerpkanaal.
De stang moet in het tandwiel van het uitwerpkanaal
glijden (Figuur 15).
5. Lijn de in elkaar passende uiteinden van de stangen uit.
Monteer 2 slotbouten (uit de zak met losse onderdelen)
door de korte stang, van de linkerkant van de machine
(gezien vanuit de bestuurderspositie).
6. Breng de kabelklem die de geleiderkabel ondersteunt
aan onder de kop van de voorste slotbout. Bevestig
de slotbouten met borgmoeren uit de zak met losse
onderdelen (Figuur 16).
10
g018656
Figuur 14
2. Lange bedieningsstang
van uitwerpkanaal
Figuur 15
