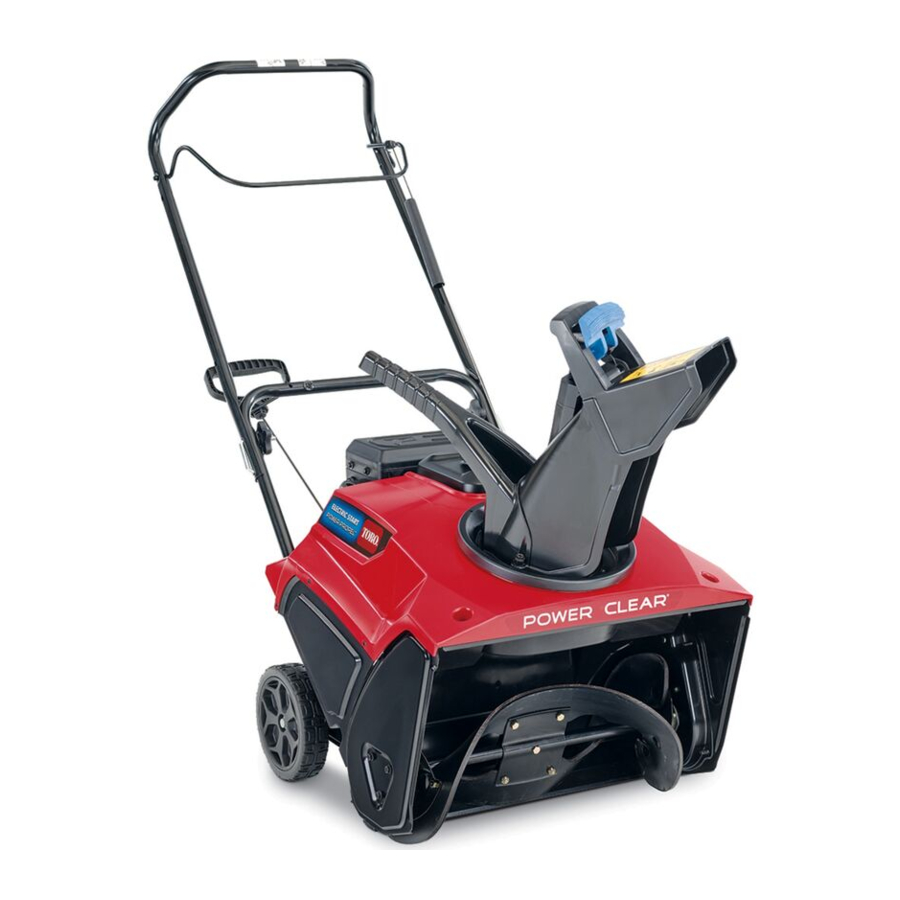

Toro Power Clear 721, 38751 Handleiding

Inleiding

Deze machine is bedoeld voor gebruik door particuliere huiseigenaren. Deze is primair ontworpen voor het verwijderen van sneeuw van verharde oppervlakken, zoals opritten en trottoirs, en andere oppervlakken voor verkeer op residentieel of commercieel terrein. De machine is niet ontworpen voor het verwijderen van andere materialen dan sneeuw, noch is deze ontworpen voor het ruimen van oppervlakken met grind.
Opmerking: de machine kan rubber strepen achterlaten op nieuw geborsteld of lichtgekleurd beton. Test op een onopvallende plaats alvorens te gebruiken.
Lees deze informatie aandachtig door om te leren hoe u uw product op de juiste manier bedient en onderhoudt en om letsel en schade aan het product te voorkomen. U bent verantwoordelijk voor het correct en veilig bedienen van het product.
U kunt rechtstreeks contact opnemen met Toro via www.Toro.com voor productveiligheids- en bedieningslesmateriaal, informatie over accessoires, hulp bij het vinden van een dealer, of om uw product te registreren.
Wanneer u service, originele Toro-onderdelen of aanvullende informatie nodig hebt, neem dan contact op met een erkende service-dealer of de Toro-klantenservice en houd de model- en serienummers van uw product bij de hand. Figuur 1 geeft de locatie van de model- en serienummers op het product weer. Schrijf de nummers in de daarvoor bestemde ruimte.

Scan met uw smartphone of tablet de QR-code op de sticker met het serienummer om toegang te krijgen tot garantie, onderdelen en andere productinformatie.

1. Locatie van model- en serienummer

Deze handleiding identificeert mogelijke gevaren en bevat veiligheidsberichten die worden aangeduid met het veiligheidswaarschuwingssymbool (Figuur 2), dat een gevaar aangeeft dat ernstig letsel of de dood kan veroorzaken als u de aanbevolen voorzorgsmaatregelen niet opvolgt.

Figuur 2

1. Veiligheidswaarschuwingssymbool

Deze handleiding gebruikt 2 woorden om informatie te benadrukken. Belangrijk vestigt de aandacht op speciale mechanische informatie en Opmerking benadrukt algemene informatie die speciale aandacht verdient.

Als u deze machine gedurende een langere periode boven 1500 m gebruikt, zorg er dan voor dat de High Altitude Kit is geïnstalleerd, zodat de motor voldoet aan de CARB/EPA-emissievoorschriften. De High Altitude Kit verhoogt de motorprestaties en voorkomt tegelijkertijd vervuiling van de bougie, moeilijk starten en verhoogde emissies. Nadat u de kit hebt geïnstalleerd, bevestigt u het high-altitude label naast de serienummersticker op de machine. Neem contact op met een geautoriseerde Toro-servicedealer om de juiste High Altitude Kit en het juiste high-altitude label voor uw machine te verkrijgen. Om een dealer bij u in de buurt te vinden, gaat u naar onze website op www.Toro.com of neemt u contact op met onze Toro-klantenservice op het nummer/de nummers dat/die vermeld staat/staan in uw garantiebewijs voor emissiebeheersing.
Verwijder de kit van de motor en zet de motor terug in de oorspronkelijke fabrieksconfiguratie wanneer u de motor onder 1500 m gebruikt. Gebruik geen motor die is omgebouwd voor gebruik op grote hoogte op lagere hoogten; anders kan de motor oververhit raken en beschadigd raken.

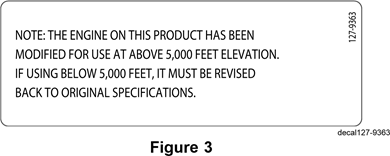

Als u niet zeker weet of uw machine is omgebouwd voor gebruik op grote hoogte, zoek dan naar het volgende label (Figuur 3).

Het is een overtreding van California Public Resource Code Section 4442 of 4443 om de motor te gebruiken of te bedienen op met bos bedekt, met struiken bedekt of met gras bedekt land, tenzij de motor is uitgerust met een vonkenvanger, zoals gedefinieerd in Section 4442, die in effectieve werkende staat wordt gehouden, of de motor is geconstrueerd, uitgerust en onderhouden voor de preventie van brand.

Installatie

De hendel uitvouwen

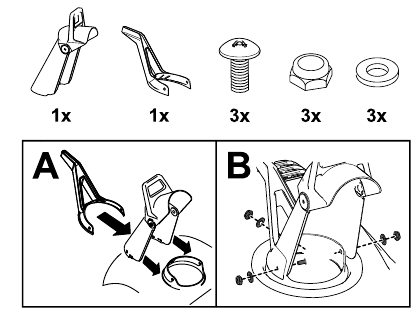

De uitwerpkoker installeren

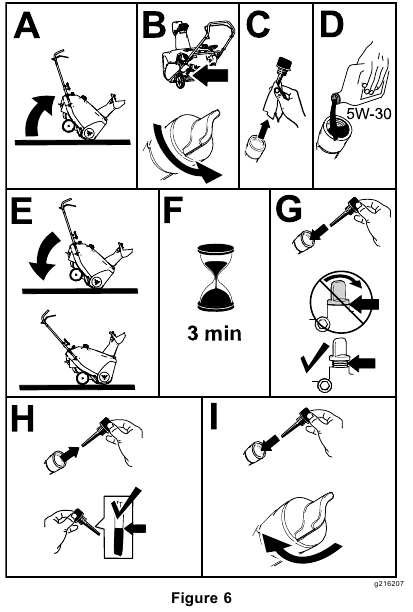

De motor met olie vullen

De bedieningskabel afstellen
Zie De bedieningskabel afstellen.

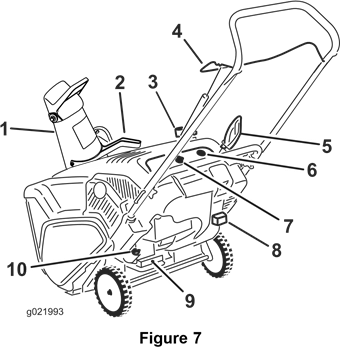

Productoverzicht

1. Uitwerpkoker
2. Handgreep uitwerpkoker
3. Brandstoftankdop
4. Bedieningshendel
5. Handgreep terugslagstarter

6. Primer
7. Contactsleutel
8. Chokeklep
9. Olieaftapplug
10. Olievuldop

Bediening

Opmerking: Bepaal de linker- en rechterkant van de machine vanuit de normale bedieningspositie.

Voor de bediening
Veiligheid vóór de bediening

• Alleen voor modellen met elektrische start: Gebruik verlengsnoeren en contactdozen zoals aangegeven in de handleiding. Inspecteer het elektriciteitssnoer grondig voordat u het in een stroombron steekt. Gebruik het niet als het snoer beschadigd is. Vervang het beschadigde snoer. Trek de stekker uit het stopcontact wanneer u de machine niet start.
• Draag voldoende winterkleding wanneer u de machine bedient. Draag stevige, slipvaste schoenen die de grip op gladde oppervlakken verbeteren. Vermijd loszittende kleding die in bewegende onderdelen kan blijven haken.
• Draag altijd een oogbescherming tijdens het bedienen of bij het uitvoeren van een aanpassing of reparatie om uw ogen te beschermen tegen vreemde voorwerpen die de machine kan wegslingeren.
• Inspecteer grondig het gebied waar u de machine gaat gebruiken en verwijder alle deurmatten, sleeën, planken, draden en andere vreemde voorwerpen.
• Als een schild, veiligheidsvoorziening of sticker beschadigd, onleesbaar of afwezig is, repareer of vervang deze dan voordat u met de bediening begint. Draai ook eventuele losse bevestigingsmiddelen vast.

Brandstof is extreem ontvlambaar en explosief. Een brand of explosie van brandstof kan u en anderen verwonden.

• Om te voorkomen dat een statische lading de brandstof ontsteekt, plaatst u de container en/of de machine op de grond voordat u gaat vullen, niet in een voertuig of op een object.
• Vul de tank buiten wanneer de motor koud is. Veeg gemorste brandstof op.
• Hanteer geen brandstof tijdens het roken of in de buurt van open vuur of vonken.
• Bewaar brandstof in een goedgekeurde brandstofcontainer, buiten het bereik van kinderen.
• Kantel de machine niet naar voren of naar achteren met brandstof in de brandstoftank; anders kan er brandstof uit de machine lekken.

De brandstoftank vullen

• Gebruik voor het beste resultaat alleen schone, verse (minder dan 30 dagen oud) loodvrije benzine met een octaangetal van 87 of hoger ((R+M)/2 beoordelingsmethode).
• Zuurstofhoudende brandstof met maximaal 10% ethanol of 15% MTBE per volume is acceptabel.
• Gebruik geen ethanolmengsels van benzine (zoals E15 of E85) met meer dan 10% ethanol per volume. Dit kan leiden tot prestatieproblemen en/of motorschade die mogelijk niet onder de garantie vallen.
• Gebruik geen benzine die methanol bevat.
• Bewaar geen brandstof in de brandstoftank of brandstofcontainers gedurende de winter, tenzij u een brandstofstabilisator gebruikt.
• Voeg geen olie toe aan benzine.
  Vul niet boven de onderkant van de brandstoftank (Afbeelding 8).

  Afbeelding 8

Opmerking: Voor het beste resultaat koopt u alleen de hoeveelheid brandstof die u verwacht binnen 30 dagen te gebruiken. Anders kunt u brandstofstabilisator toevoegen aan nieuw gekochte brandstof om deze tot 6 maanden vers te houden.

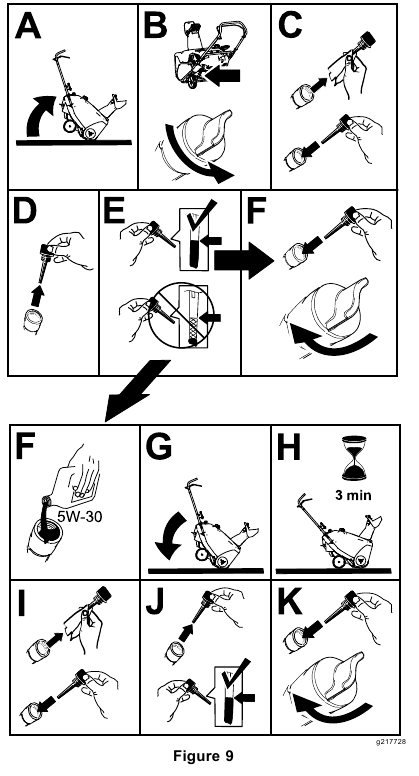

Het motoroliepeil controleren
Service-interval: Vóór elk gebruik of dagelijks: controleer het motoroliepeil en vul indien nodig olie bij.

Tijdens de bediening
Veiligheid tijdens de bediening

• Zet de motor uit voordat u de machine ontstopt en gebruik altijd een stok of de sneeuwruimer (indien aanwezig).
• Een roterende vijzel kan handen of voeten verwonden. Blijf achter de handgrepen en uit de buurt van de uitwerpopening tijdens het bedienen van de machine. Houd uw gezicht, handen, voeten en elk ander deel van uw lichaam of kleding uit de buurt van bewegende of roterende onderdelen.
• Richt de uitworp nooit op mensen of gebieden waar schade aan eigendommen kan ontstaan.
• Wees voorzichtig om uitglijden of vallen te voorkomen. Zorg altijd voor een goede basis en houd de handgrepen stevig vast. Loop; ren nooit.
• Wees uiterst voorzichtig bij het werken op hellingen.
• Bedien de machine nooit zonder goed zicht of licht.
• Bedien de machine niet als u ziek, moe of onder invloed van alcohol of drugs bent.
• Kijk achterom en wees voorzichtig bij het achteruitrijden met de machine.
• Wanneer u niet actief sneeuw ruimt, schakelt u de stroom naar de vijzel uit.
• Wees uiterst voorzichtig bij het rijden op of over grindpaden, trottoirs of wegen. Let op verborgen gevaren of verkeer.

• Probeer nooit aanpassingen te doen terwijl de motor draait.

• Nadat u een vreemd voorwerp hebt geraakt, zet u de motor af, verwijdert u de contactsleutel (alleen modellen met elektrische start), inspecteert u de machine grondig op schade en repareert u de schade voordat u de machine start en bedient.
• Als de machine abnormaal begint te trillen, zet dan de motor af en controleer de oorzaak.
• Laat de motor niet binnenshuis draaien, tenzij er voldoende ventilatie is (bijv. een buitendeur open laten staan); uitlaatgassen zijn gevaarlijk.
• Overbelast de machinecapaciteit niet door te proberen sneeuw te ruimen met een te hoge snelheid.
• Raak nooit een hete motor of uitlaatdemper aan.

De motor starten

1. Draai de contactsleutel met de klok mee naar de stand ON (Aan) (Afbeelding 10).

2. Trek de chokehendel uit (Afbeelding 11 en Afbeelding 12).

   1. Chokehendel

      Afbeelding 12
   2. Symbolen op de chokehendel die aangeven dat de chokehendel moet worden uitgetrokken om de choke te activeren.
3. Duw de primer stevig in met uw duim zoals aangegeven in de onderstaande tabel, en houd de primer een seconde ingedrukt voordat u deze elke keer loslaat (Afbeelding 13).

   Temperatuur	Aanbevolen aantal keer primen
   -23°C (-10°F) en hoger	3
   Onder -23°C (-10°F)	6

   Opmerking: Trek uw handschoen uit wanneer u de primer indrukt, zodat er geen lucht uit het primergat kan ontsnappen.

   Gebruik de primer of de choke niet als de motor heeft gedraaid en heet is. Overmatig primen kan de motor overspoelen en voorkomen dat deze start.
4. Trek aan de trekstarter (Afbeelding 14).
   Opmerking: Als u aan de trekstarter trekt en geen weerstand voelt, kan de starter bevroren zijn. Laat de starter ontdooien voordat u de machine probeert te starten.

5. Terwijl de motor draait, duwt u de chokehendel langzaam naar binnen.

De rotorbladen inschakelen
Om de rotorbladen in te schakelen, houdt u de bedieningsstang tegen de handgreep (Afbeelding 15).

De rotorbladen uitschakelen
Om de rotorbladen uit te schakelen, laat u de bedieningsstang los (Afbeelding 16).

Afbeelding 16

De motor uitschakelen
Om de motor uit te schakelen, draait u de contactsleutel tegen de klok in naar de stand OFF (Uit) (Afbeelding 17).

De uitwerpkanaal en de deflector van de uitwerpkanaal aanpassen
Om de uitwerpkanaal aan te passen, beweegt u de kanaalhendel en de deflectorhendel van de kanaal zoals weergegeven (Afbeelding 18).

1. Kanaalhendel
2. Deflectorhendel van de kanaal

Een verstopte uitwerpkanaal vrijmaken
Om de kanaal vrij te maken:

• Zet de motor uit!
• Wacht 10 seconden om ervoor te zorgen dat de rotorbladen zijn gestopt met draaien.
• Gebruik altijd een reinigingsgereedschap; gebruik nooit uw handen.

Bedieningstips

De rotorbladen kunnen stenen, speelgoed en andere vreemde voorwerpen wegslingeren en ernstig persoonlijk letsel veroorzaken bij u of omstanders.

• Houd het gebied dat moet worden schoongemaakt vrij van alle objecten die de rotorbladen kunnen oppikken en wegslingeren.
• Houd alle kinderen en huisdieren uit de buurt van het bedieningsgebied.
• Verwijder de sneeuw zo snel mogelijk nadat deze is gevallen.
• Overlap elke strook om volledige sneeuwruiming te garanderen.
• Werp de sneeuw indien mogelijk in de windrichting weg.
• Als de machine zichzelf niet voortbeweegt op gladde oppervlakken of in zware sneeuw, duw dan de handgreep naar voren, maar laat de machine in zijn eigen tempo werken.

Na de bediening
Veiligheid na de bediening

• Bewaar de machine nooit met brandstof in de brandstoftank in een gebouw waar ontstekingsbronnen aanwezig zijn, zoals warmwaterboilers, ruimteverwarming of wasdrogers. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.
• Als u de machine langer dan 30 dagen opslaat, raadpleeg dan Opslag voor belangrijke details.

Bevriezing voorkomen na gebruik

• Laat de motor een paar minuten draaien om te voorkomen dat bewegende onderdelen bevriezen. Zet de motor af, wacht tot alle bewegende onderdelen zijn gestopt en verwijder ijs en sneeuw van de machine.
• Maak alle sneeuw en ijs van de basis van de kanaal schoon.
• Draai de uitwerpkanaal naar links en rechts om deze te bevrijden van eventuele ijsvorming.
• Met de contactsleutel in de stand OFF (Uit) trekt u de trekstarter meerdere keren aan of sluit u het elektriciteitssnoer aan op een stroombron en de machine en drukt u eenmaal op de elektrische startknop om te voorkomen dat de trekstarter en/of de elektrische starter bevriezen (alleen modellen met elektrische start).
• In sneeuwachtige en koude omstandigheden kunnen sommige bedieningselementen en bewegende onderdelen bevriezen. Gebruik geen overmatige kracht wanneer u bevroren bedieningselementen probeert te bedienen. Als u moeite heeft met het bedienen van een bedieningselement of onderdeel, start dan de motor en laat hem een paar minuten draaien.

Onderhoud

Aanbevolen onderhoudsschema('s)

Veiligheid bij onderhoud
Lees de volgende veiligheidsmaatregelen voordat u onderhoud aan de machine uitvoert:

• Voordat u onderhoud, service of afstellingen uitvoert, moet u de motor uitschakelen en de sleutel verwijderen. Neem contact op met een erkende servicehandelaar als er grote reparaties nodig zijn.

• Controleer alle bevestigingsmiddelen regelmatig op de juiste vastheid om ervoor te zorgen dat de machine in veilige staat verkeert.
• Wijzig de toerentalregelaar niet op de motor.
• Koop alleen originele Toro-vervangingsonderdelen en accessoires.

De bedieningskabel afstellen
De bedieningskabel controleren
Onderhoudsinterval: Na het eerste uur—Controleer de bedieningskabel en stel deze indien nodig af.
Jaarlijks—Controleer de bedieningskabel en stel deze indien nodig af.

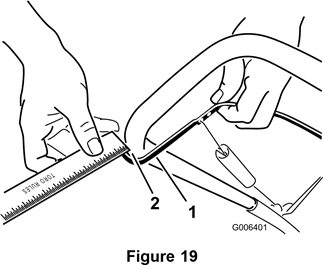

Beweeg de bedieningsstang terug naar de handgreep om de speling in de bedieningskabel te verwijderen (Afbeelding 19).

1. Bedieningsstang
2. 2 mm tot 3 mm (1/16 inch tot 1/8 inch) opening

Opmerking: Zorg ervoor dat er een opening van 2 tot 3 mm (1/16 tot 1/8 inch) is tussen de bedieningsstang en de handgreep (Afbeelding 19).

De bedieningskabel moet wat speling hebben wanneer u de bedieningsstang loslaat, zodat de rotorbladen goed kunnen stoppen.

De bedieningskabel afstellen

1. Schuif de veerhoes omhoog en haak de veer los van de stelkoppeling (Afbeelding 20).

   1. Stelkoppeling
   2. Z-fitting
   3. Veerhoes
   4. Haak de veer hier los.
      Opmerking: U kunt de stelkoppeling en kabel omhoog trekken om het loshaken van de veer te vergemakkelijken.
2. Verplaats de Z-fitting naar een hoger of lager gat op de stelkoppeling, indien nodig, om de opening van 2 tot 3 mm (1/16 tot 1/8 inch) tussen de bedieningsstang en de handgreep te verkrijgen (Afbeelding 19).
   Opmerking: Als u de Z-fitting hoger verplaatst, wordt de opening tussen de bedieningsstang en de handgreep kleiner; als u hem lager verplaatst, wordt de opening groter.
3. Haak de veer aan de stelkoppeling en schuif de veerhoes over de stelkoppeling.
4. Controleer de afstelling; raadpleeg De bedieningskabel controleren.
   Opmerking: Na langdurig gebruik kan de aandrijfriem slijten en zijn juiste riemspanning verliezen. Als de aandrijfriem slipt (continu piept) onder zware belasting, koppelt u de veer los van de stelkoppeling en verplaatst u het bovenste uiteinde van de veer naar het gat dat verder van het draaipunt in de bedieningsstang verwijderd is (Afbeelding 21). Sluit vervolgens de veer aan op de stelkoppeling en stel de bedieningskabel af.

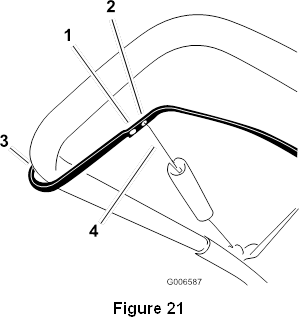

   1. Verwijder het bovenste uiteinde van de veer uit dit gat.
   2. Plaats het bovenste uiteinde van de veer in dit gat.
   3. Draaipunt
   4. Bovenste uiteinde van de veer
      Opmerking: De riem kan slippen (piepen) in natte omstandigheden; om het aandrijfsysteem te drogen, start u de rotor en laat u deze 30 seconden zonder belasting draaien.

De rotorbladen inspecteren
Onderhoudsinterval: Elke 25 uur—Inspecteer de rotorbladen en laat een erkende servicehandelaar de rotorbladen en schraper vervangen indien nodig.
Jaarlijks—Inspecteer de rotorbladen en laat een erkende servicehandelaar de rotorbladen en schraper vervangen indien nodig.
Inspecteer de rotorbladen voor elke sessie op slijtage. Wanneer een rotorbladrand tot aan het slijtage-indicatiegat is versleten, laat u een erkende servicehandelaar de rotorbladen en de schraper vervangen (Afbeelding 22).

1. Het slijtage-indicatiegat is intact; u hoeft de rotorbladen niet te vervangen.

2. Het slijtage-indicatiegat is blootgesteld; vervang de rotorbladen en de schraper.

De motorolie vervangen
Onderhoudsinterval: Na de eerste 2 uur
Elke 50 uur Jaarlijks
Laat de motor indien mogelijk een paar minuten draaien voordat u de olie ververst om hem op te warmen. Warme olie stroomt beter en voert meer verontreinigingen af.

Specificaties motorolie

1. Hiertoe zuigt u de brandstof uit de brandstoftank in een goedgekeurd brandstofreservoir of laat u de motor draaien totdat hij afslaat.
2. Plaats de machine op een vlakke ondergrond.
3. Plaats een olieopvangbak onder de olieaftapplug, verwijder de plug en kantel de machine naar achteren en laat de gebruikte olie in de bak lopen (Afbeelding 23).

4. Nadat u de gebruikte olie hebt afgetapt, brengt u de machine terug in de werkstand.
5. Installeer de olieaftapplug en draai deze goed vast.

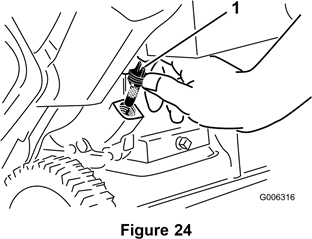

6. Maak schoon rond de olievuldop (Afbeelding 24).

   1. Olievuldop
7. Draai de olievuldop los en verwijder deze (Afbeelding 24).

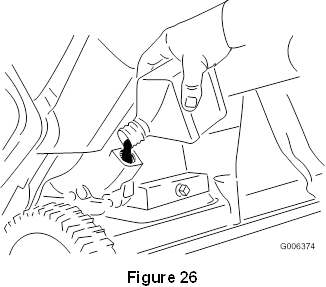

8. Met de machine in de werkstand giet u voorzichtig olie in het olievulgat tot het punt van overlopen (Afbeelding 26).
   Opmerking: U kunt de machine naar voren kantelen (handgreep omhoog) om het toevoegen van olie te vergemakkelijken. Vergeet niet de machine terug te brengen in de werkstand voordat u het oliepeil controleert.

   Kantel de machine niet helemaal naar voren op zijn neus, anders kan er brandstof uit de machine lekken.

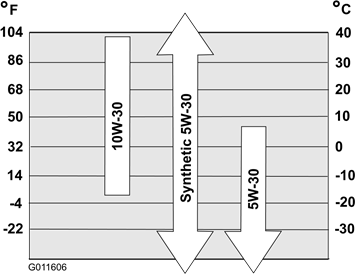

   Gebruik Afbeelding 25 hieronder om de beste olieviscositeit te selecteren voor het verwachte buitentemperatuurbereik.

   Afbeelding 25

9. Wacht 3 minuten totdat de olie is bezonken en voeg voldoende olie toe om het tot het punt van overlopen te brengen.
10. Schroef de olievuldop in het olievulgat en draai deze met de hand stevig vast.
11. Veeg gemorste olie op.
12. Voer de gebruikte olie op de juiste manier af bij een plaatselijk recyclingcentrum.

Onderhoud aan de bougie
Onderhoudsinterval: Elke 50 uur
Jaarlijks—Verricht onderhoud aan de bougie en vervang deze indien nodig.
Gebruik een NGK BPR6ES of Champion RN9YC bougie of een gelijkwaardige bougie.

1. Schakel de motor uit en wacht tot alle bewegende delen tot stilstand zijn gekomen.
2. Draai de uitwerpkoker zodat deze naar voren wijst.

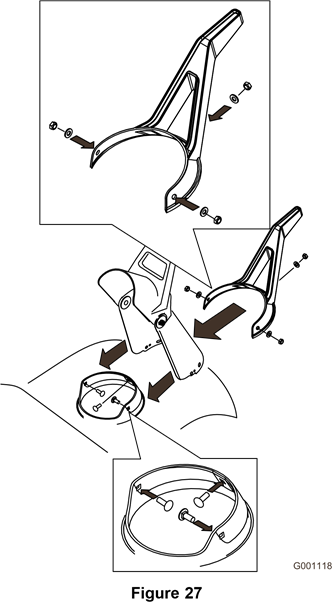

3. Verwijder de uitwerpkoker door de 3 schroeven te verwijderen die de koker en de schroeven vasthouden die de kokerafdichting vasthouden (Afbeelding 27).

4. Verwijder de 4 schroeven waarmee de afdekking is bevestigd (Afbeelding 28).


   1. Schroef (4)
   2. Afdekking
   3. Bougie
   4. Bougiekabel
5. Verwijder de brandstoftankdop.

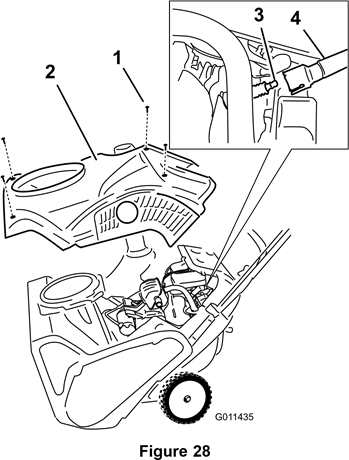

6. Verwijder de afdekking (Afbeelding 28).
7. Installeer de brandstoftankdop.
8. Koppel de kabel los van de bougie.
9. Maak schoon rond de bougie.
10. Verwijder de bougie uit de cilinderkop.

    Vervang een gebarsten, vuile of verontreinigde bougie. Maak de elektroden niet schoon omdat er gruis in de cilinder kan komen en de motor kan beschadigen.

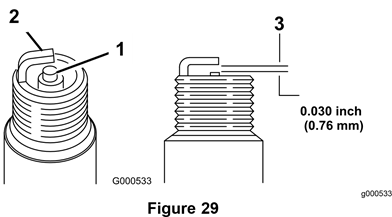

11. Stel de afstand op de bougie in op 0,030 inch (0,76 mm) zoals weergegeven in Afbeelding 29.


    1. Isolator middenelektrode
    2. Zij-elektrode
    3. Luchtspleet (niet op schaal)
12. Installeer de bougie en draai deze vast met een koppel van 27 tot 30 N·m (20 tot 22 ft-lb).
13. Sluit de kabel aan op de bougie.

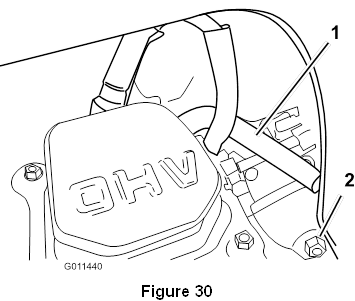

    Opmerking: Zorg ervoor dat de ontluchtingsslang boven de bougiekabel is geleid, zoals weergegeven in Afbeelding 30.

    1. Ontluchtingsslang
    2. Aftapbout carburateur
14. Verwijder de brandstoftankdop.
15. Installeer de afdekking met de schroeven die u in stap 4 hebt verwijderd.
    Opmerking: Zorg ervoor dat de bovenste en onderste afdekking in de zijgroeven in elkaar passen.
16. Installeer de brandstoftankdop.
17. Installeer de kokerafdichting, de uitwerpkoker en de handgreep van de uitwerpkoker op de machine met behulp van de hardware die u in stap 3 hebt verwijderd.
    Opmerking: De kleine schroef gaat door het kleine gat in de kokerafdichting aan de voorkant van de opening van de uitwerpkoker.

De aandrijfriem vervangen
Onderhoudsinterval: Elke 50 uur
Jaarlijks
Als de aandrijfriem versleten, doordrenkt met olie, overmatig gebarsten, gerafeld of anderszins beschadigd is, vervangt u de riem.

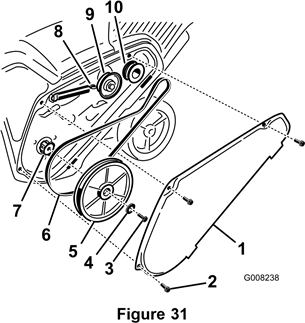

1. Verwijder de afdekking van de aandrijfriem door de 3 bouten te verwijderen, zoals weergegeven in Afbeelding 31.

   1. Afdekking aandrijfriem
   2. Bout (3)
   3. Rotorpoelie-bout
   4. Gebogen sluitring
   5. Rotorpoelie
   6. Aandrijfriem
   7. Rotoras
   8. Remveer (haak hier los van de spanarm)
   9. Spanrol
   10. Motorpoelie
2. Haak de remveer los van de spanarm om de riemspanning te ontlasten (Afbeelding 31).
3. Verwijder de schroef en gebogen sluitring waarmee de rotorpoelie wordt vastgehouden (Afbeelding 31).
4. Verwijder de rotorpoelie en de aandrijfriem (Afbeelding 31).
5. Installeer de nieuwe aandrijfriem en leid deze zoals weergegeven in Afbeelding 32.

   1. Remveer (installeer hier op de spanarm)
   2. Spanrol
   3. Motorpoelie
   4. Rotorpoelie
   Opmerking: Leid de nieuwe aandrijfriem eerst rond de motorpoelie, vervolgens de spanrol en tenslotte rond de losse rotorpoelie die net boven de rotoras is geplaatst (Afbeelding 31).
6. Installeer de rotorpoelie op de rotoras (Afbeelding 31).
7. Installeer de gebogen sluitring en de rotorpoelie-bout en draai ze goed vast (Afbeelding 31).
   Opmerking: De concave zijde van de gebogen sluitring komt tegen de buitenkant van de poelie.
8. Installeer de remveer op de spanarm (Afbeelding 32).
9. Installeer de afdekking van de aandrijfriem met de bouten die u in stap 1 hebt verwijderd.
   Opmerking: Zorg ervoor dat de aandrijfriem correct is afgesteld en werkt; raadpleeg De bedieningskabel controleren en De bedieningskabel afstellen.

Opslag

De machine voorbereiden op opslag

Brandstofdampen zijn licht ontvlambaar, explosief en gevaarlijk bij inademing. Als u het product opslaat in een ruimte met een open vlam, kunnen de brandstofdampen ontbranden en een explosie veroorzaken.

• Sla de machine niet op in een huis (woonruimte), kelder of een andere ruimte waar ontstekingsbronnen aanwezig kunnen zijn, zoals warmwaterboilers, elektrische kachels, wasdrogers, ovens en andere apparaten.
• Kantel de machine niet naar voren of naar achteren met brandstof in de brandstoftank; anders kan er brandstof uit de machine lekken.
• Sla de machine niet op met de hendel naar beneden op de grond; anders lekt er olie in de motorcilinder en op de grond, en start of loopt de motor niet.

1. Voeg bij de laatste tankbeurt van het seizoen brandstofstabilisator toe aan verse brandstof volgens de aanwijzingen van de fabrikant van de brandstofstabilisator.

   Bewaar brandstof niet langer dan de periode die wordt aanbevolen door de fabrikant van de brandstofstabilisator.
2. Laat de motor 10 minuten draaien om de behandelde brandstof door het brandstofsysteem te verspreiden.
3. Zet de motor af, laat hem afkoelen en hevel de brandstoftank leeg of laat de motor draaien tot hij afslaat.
4. Start de motor en laat hem draaien tot hij afslaat.
5. Gebruik de choke of pomp de motor voor, start hem een derde keer en laat de motor draaien tot hij niet meer start.
6. Tap de brandstof in de carburateur af via de aftapbout van de carburateur in een goedgekeurde benzinecontainer.
7. Voer ongebruikte brandstof op de juiste manier af. Recycle het volgens de plaatselijke voorschriften of gebruik het in uw auto.
8. Vervang de motorolie terwijl de motor nog warm is. Raadpleeg Motorolie vervangen.
9. Verwijder de bougie.
10. Spuit 10 ml (2 theelepels) olie in het bougiegat.
11. Installeer de bougie met de hand en draai hem vervolgens vast met een aanhaalmoment van 27 tot 30 N∙m.
12. Met de contactsleutel in de OFF (UIT) stand trekt u langzaam aan de hendel van de terugslagstarter om de olie aan de binnenkant van de cilinder te verdelen.
13. Reinig de machine.
14. Werk beschadigde oppervlakken bij met verf die verkrijgbaar is bij een erkende servicehouder. Schuur de aangetaste plekken voordat u gaat schilderen en gebruik een roestwerend middel om te voorkomen dat de metalen onderdelen gaan roesten.
15. Draai losse bevestigingsmiddelen vast. Repareer of vervang beschadigde onderdelen.
16. Dek de machine af en bewaar hem op een schone, droge plaats buiten het bereik van kinderen. Laat de motor afkoelen voordat u de machine in een omheining opbergt.

Veiligheid

Algemene veiligheid
Deze machine voldoet aan de ANSI B71.3-specificaties.

• Lees en begrijp de inhoud van deze gebruikershandleiding voordat u de motor start. Zorg ervoor dat iedereen die dit product gebruikt, weet hoe het product moet worden gebruikt en de waarschuwingen begrijpt.
• Steek uw handen of voeten niet in de buurt van bewegende onderdelen op de machine.
• Gebruik de machine niet zonder alle beschermkappen en andere veiligheidsvoorzieningen op hun plaats en in werking.
• Blijf uit de buurt van elke uitwerpopening. Houd omstanders op veilige afstand van de machine.
• Houd kinderen uit de buurt van het werkgebied. Sta kinderen nooit toe de machine te bedienen.
• Zet de motor af voordat u de machine ontstopt, onderhoudt of van brandstof voorziet.
  U kunt aanvullende veiligheidsinformatie vinden in de betreffende secties in deze handleiding. decal94-2577

Veiligheids- en instructiestickers

Veiligheidsstickers en instructies zijn goed zichtbaar voor de bestuurder en bevinden zich in de buurt van elk potentieel gevaarlijk gebied. Vervang een beschadigde of ontbrekende sticker.

94-2577

1. Om de rotorbladen in te schakelen, houdt u de bedieningsbalk tegen de hendel.
2. Laat de bedieningsbalk los om de rotorbladen uit te schakelen.

115-5660

1. Snij-/verminkingsgevaren voor hand of voet, waaier en vijzel—steek uw hand niet in de uitwerppijp; verwijder de contactsleutel en lees de instructies voordat u onderhoud uitvoert.

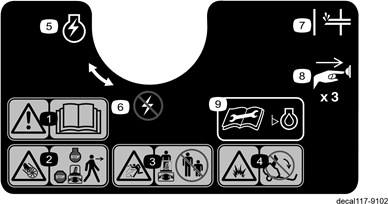

117-9102 (alleen model 38741)
Bestel onderdeelnummer 117-6036

1. Waarschuwing—lees de gebruikershandleiding.
2. Snij-/verminkingsgevaar, waaier—zet de motor af en wacht tot de vijzel tot stilstand is gekomen voordat u de machine verlaat.
3. Gevaar voor weggeslingerde objecten—houd omstanders op veilige afstand van de machine.
4. Gevaar voor brandstoflekkage—kantel de machine niet achterover.
5. Motorschakelaar aan

6. Motorschakelaar uit
7. Primer
8. Druk 3 keer op de primer om de motor voor te pompen.
9. Lees de gebruikershandleiding voordat u het motoroliepeil controleert.

Referenties

• Grasmaaiers, golfuitrusting, landschapsuitrusting, irrigatie | Toro

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Toro Power Clear 721, 38751 Handleiding

Beschikbare talen
