Elektrische aansluiting
Bij alle werkzaamheden geldt:
GEVAAR!
Levensgevaar door elektrische stroom!
De elektrische installatie mag enkel door
gekwalificeerde elektromonteurs worden
uitgevoerd.
Schakel de installatie spanningsvrij en be-
veilig deze tegen inschakelen, alvorens u
het apparaat opent!
WAARSCHUWING!
Volg de geldige EN-, VDE- en/of lokale vei-
ligheidsvoorschriften op bij de installa-
tie en uitvoering van werkzaamheden aan
elektrische aansluitingen.
Houd rekening met de technische eisen
van de bevoegde energiebedrijven (indien
van toepassing)!
AANWIJZING.
Alle kabels die onder spanning staan, moeten
worden gestript, voor ze in het kabelkanaal van
de schakelkast worden gelegd!
ATTENTIE
De stroomvoorziening van de warmtepomp en
het elektrische verwarmingselement moet uitge-
rust zijn met een vermogensschakelaar volgens IEC
60947-2 die op alle polen is aangesloten en een af-
stand van minstens 3 mm tussen de contacten
heeft.
Let op de waarde van de uitschakelstroom.
Overzicht 'Technische gegevens/leveringsom-
vang', hoofdstuk 'Elektriciteit'.
12
Technische wijzigingen voorbehouden | 83053600eNL – vertaling van de installatie- en gebruikershandleiding | ait-deutschland GmbH

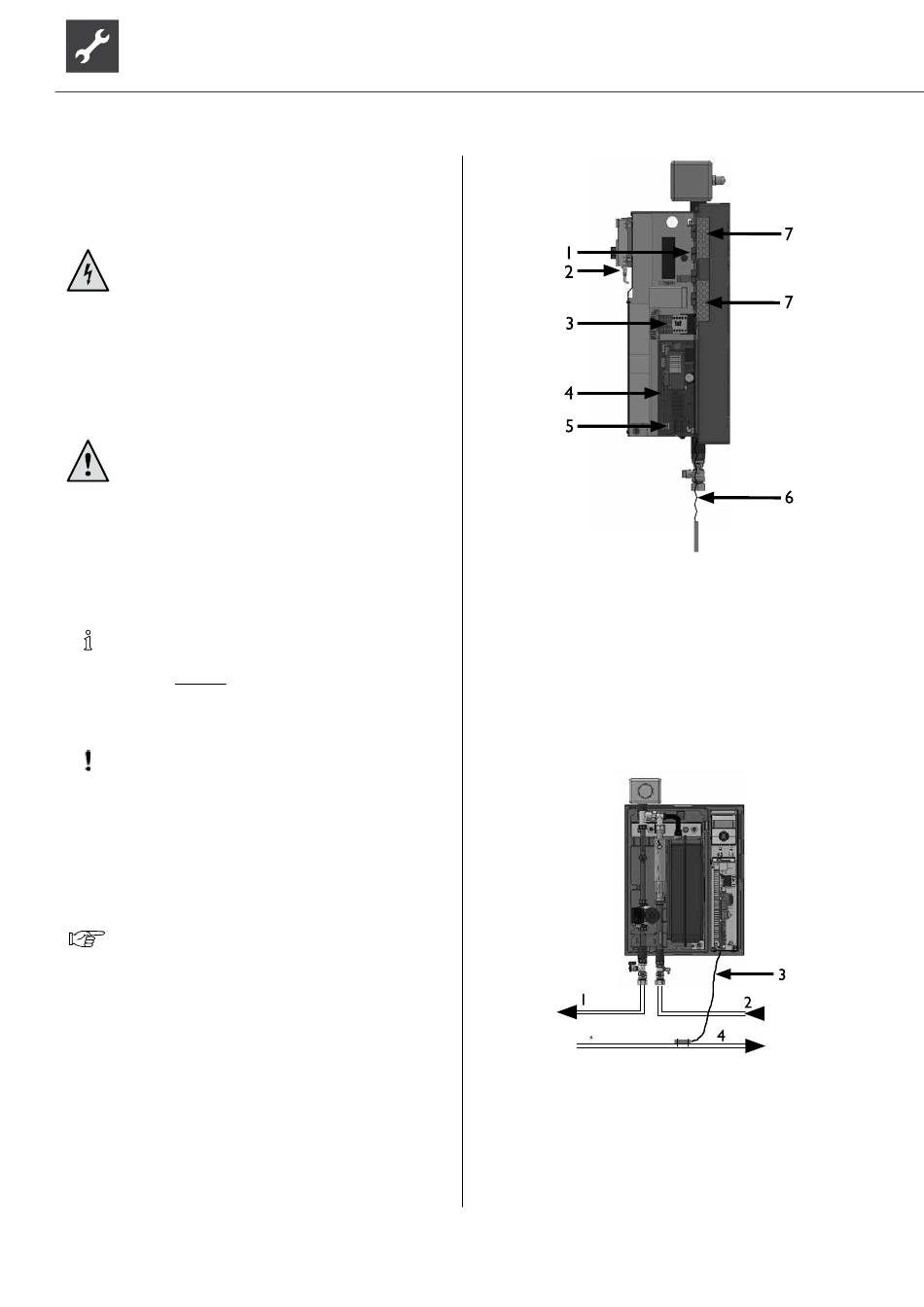

Voorbeeld: HMD 1/E:
1 Klemlijst toevoerleiding
- warmtepomp
- verwarmingselement
2 Aansluiting bus-kabel
3 Stuurspanning
4 230V-ingangen
5 Klemlijst externe sensoren
6 Sensor retourleiding
7 Doorvoeren
Voorbeeld: HMD 1/E:
1 Aanvoer naar verwarmingscircuit/
warmtapwaterbuffervat
2 Aanvoer van warmtepomp
3 Sensor retourleiding – 1,5 m
aan de hydraulische module
4 Retour naar warmtepomp
