Als alle elektrische aansluitingswerkzaamheden voltooid
zijn, de schakelkast binnen in het apparaat afsluiten. Sluit
het apparaat, voor zover binnen korte tijd niet nog an-
dere installatiewerkzaamheden in het apparaat moeten
worden uitgevoerd.
Spoelen, vullen en ontluchten
van de installatie
ATTENTIE
Het systeem moet volledig vrij van lucht
zijn, alvorens het in bedrijf wordt gesteld.
Vuildeeltjes en afzettingen in de installatie kunnen sto-
ringen veroorzaken.
SPOELEN, VULLEN EN ONTLUCHTEN VAN HET VER-
WARMINGSCIRCUIT
ATTENTIE
De druk tijdens het doorspoelen mag de 2,5 bar
niet overschrijden. De afvoerleiding van de vei-
ligheidsklep van het verwarmingscircuit moet
vóór het doorspoelen en vullen worden aan-
gesloten.

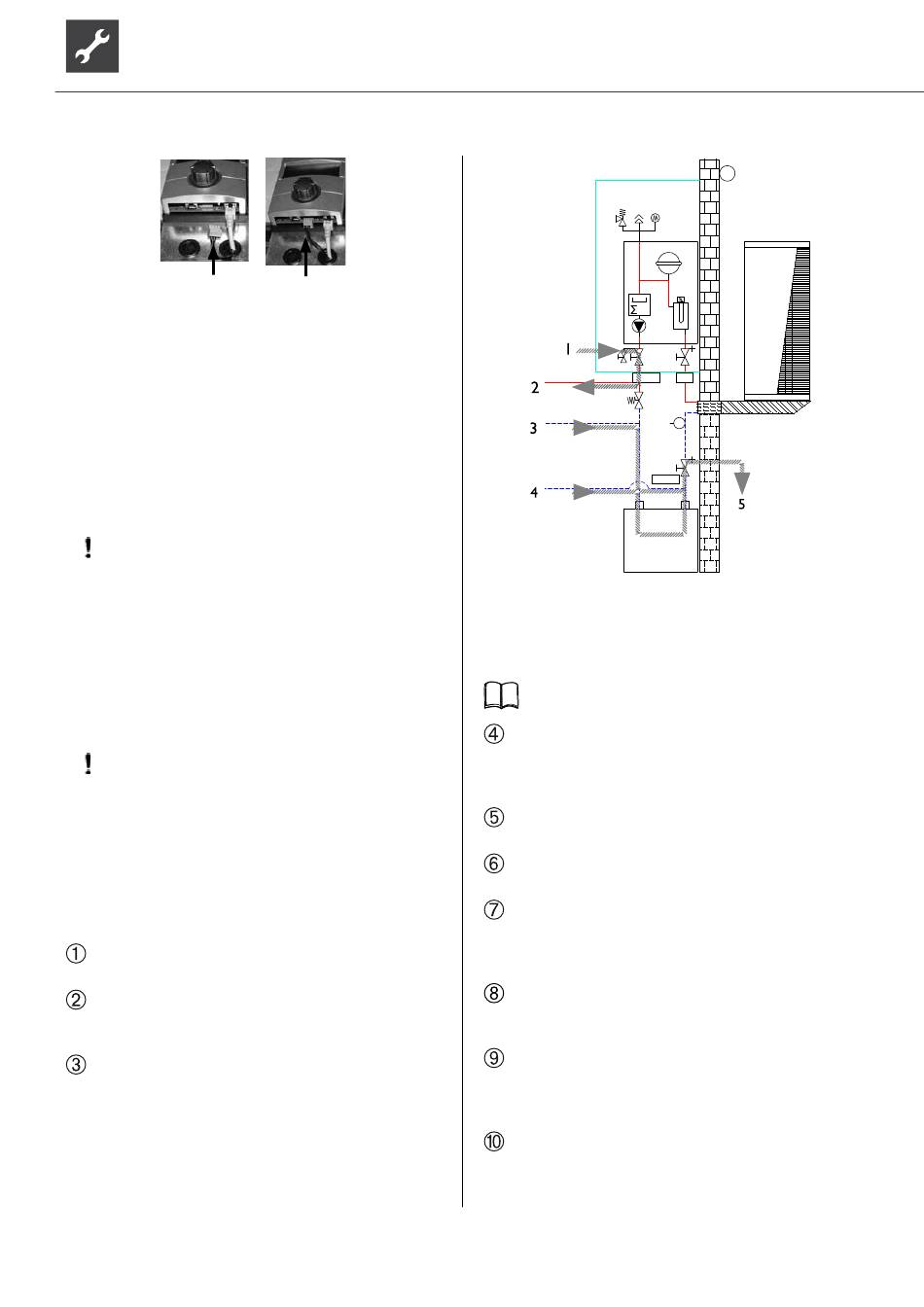

Voorbeeld met in serie geschakelde buffervatenaanslu-
iting:
De slang op de vul- en aftapkraan aansluiten en naar
een afvoer leiden.
De vul- en aftapkraan op de hydraulische modu-
le (verwarmingswateruitlaat naar de warmtepomp)
aansluiten.
De afsluiters in de hydraulische module naar de
warmtepomp toe sluiten. De afsluiters naar het ver-
warmingscircuit openen.
14
Technische wijzigingen voorbehouden | 83053600eNL – vertaling van de installatie- en gebruikershandleiding | ait-deutschland GmbH
000
J
offen
zu
H
offen
1 Vulkraan
2 Aanvoer verwarmingswater/warm tapwater
3 Retour verwarmingswater
4 Retour warm tapwater
5 Afvoer
Handleiding 'Omschakelklep'
De motor van de 3 wegklep voor de warmtapwater-
bereiding (toebehoren) demonteren. Hiervoor de
beugelstift aan de onderzijde van de motor verwijde-
ren en de motor voorzichtig naar boven aftrekken.
De spil 180° draaien en het warmtapwaterlaadcir-
cuit ca. 1 minuut doorspoelen.
De spil 180° terugdraaien in de originele positie (af-
geronde kant van de spil wijst naar B).
Verwarmingscircuit doorspoelen! Indien nodig kun-
nen het verwarmingscircuit en het warmtapwater-
laadcircuit ook gelijktijdig worden gespoeld! Draai
hiervoor de spil 30°.
Als het doorspoelen en vullen voltooid is, de spil
weer in de oorspronkelijke stand zetten en de mo-
tor van de 3 wegklep monteren.
Het opparaat ontlucht automatisch, als de ontluch-
ters (zwarte kap) van de veiligheidscomponent open
staan. Als het verwarmingscircuit gevuld of geleegd
wordt, gaat de ontluchtingsklep open.
De afsluiters in de hydraulische module naar de
warmtepomp toe openen. De afsluiters naar het
verwarmingscircuit sluiten. De plaatselijke afsluiters
naar de warmtepomp sluiten.
