2.3.3 POWRBANK XPRO (EU-versie)
1.
Generator afstandsbediening Aansluitingen voor draden om start- en stopsignalen naar een
aangesloten dieselgenerator te sturen (circuit is normaal open).
2.
Paneelmontage CEE-form inlaat 16A 230V inlaat voor onderhoudslading.
3.
Paneelmontage CEE-stopcontacten 125A 400V
4.
Paneelmontage CEE-vormige inlaat 125A 400V
5.
Noodstop Indrukken om de AC-uitgang onmiddellijk uit te schakelen.
6.
ECM Het brein van de POWRBANK; interfacet met en bestuurt de verschillende
systeemcomponenten terwijl het data logt en verbinding maakt met het cloudplatform.
7.
Veiligheidseindschakelaar Schakelt de AC-uitgang uit wanneer de onderste distributieklep is
geopend.
8.
AC Input Busbar aansluitklemmen
9.
Generator RS485 Bus Aansluitklemmen voor de RS485-bus van een generatorbedieningspaneel
naar de ECM.
10.
Aardingsrail Aardingangs/uitgangsaansluiting voor de eenheid.
11.
AC-uitgang Busbar aansluitklemmen
12.
Uitgangsstroomonderbreker
13.
Paneel gemonteerde CEE-stopcontacten 16A 230V
14.
RJ45-aansluiting (WAN)
15.
MC4 Ingang zonnepaneel

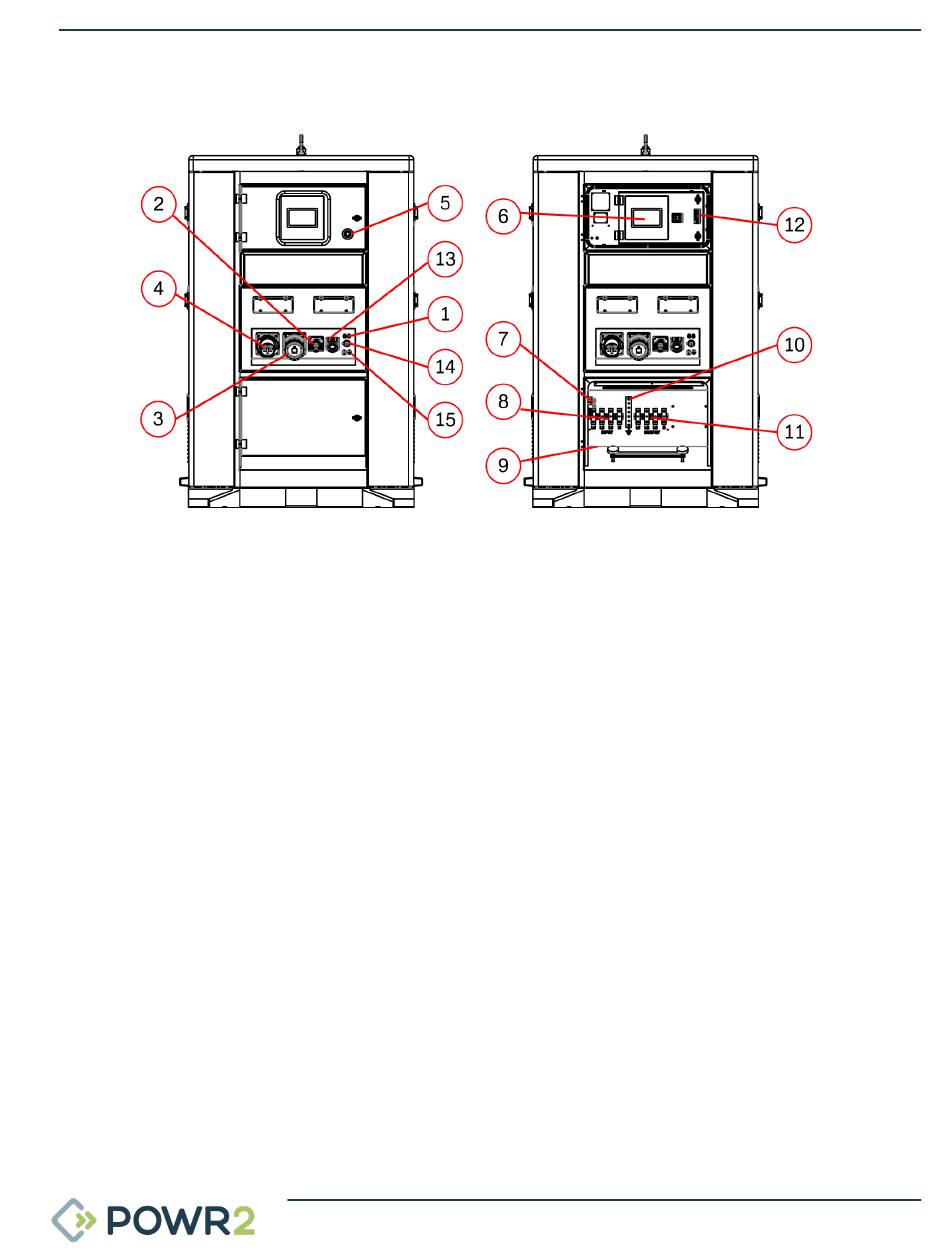

Fig. 4 - EU versie bedieningspaneel
