3.5.6 SYSTEEM-scherm
Het tabblad systeem toont algemene systeeminformatie voor de POWRBANK met toegang tot de reset
van de omvormer & ventilatortestfuncties, systeembeschrijvingen en de betekenis van VEBus-foutcodes.
N
Beschrijving
r
Beperkingen Dit diagram toont 'in één oogopslag' of het systeem beperkingen heeft, meestal om schade aan interne
1
onderdelen te voorkomen of omdat het systeem is uitgeschakeld. De kleur van de pijlen geeft de
vermogensbeperkingen tussen de systeemelementen aan, waarbij Grijs betekent beperkt en Blauw betekent
toegestaan.
Informatie over alarmen & modi tik om naar het informatiescherm Systeem te gaan. Zie punt 3.5.6.1
2
3
Resetten omvormer & ventilator testen tik om naar het informatiescherm Systeem te gaan. Zie punt
3.5.6.2
3
Systeemmodus & Alarmen Zie beschrijving van systeemmodi in sectie 3.5.6.1
• GX communication Error Powr2 asset controller alarm LED (rood/groen).
• Noodstop waarschuwings-LED (oranje/groen)
• Eindschakelaar/RCD waarschuwings-LED (oranje/groen)
• Waarschuwings-LED vooroverontladingsbeveiliging (oranje/groen).
FAN Toont de status (ON/OFF).
4
• Ventilatorsnelheid Van 0% tot 100%
• Temperatuur van de omvormer: Sensor geplaatst boven omvormers om de piek interne temperatuur te meten
• Luchtinlaat Temperatuur: Sensor bij de luchtinlaat om de buitentemperatuur te meten
• VENTILATOR ingeschakeld statusindicator (AAN/UIT).
Modus & alarmen omvormer Toont de status van de inverters die AAN, Alleen lader, UIT of Communicatiefout
5
kunnen zijn.
• Omvormerstatus codenummer & alarm-LED (rood/groen). Zie de beschrijving van de status van de omvormer in
hoofdstuk 3.5.6.1
• VE.Busfout codenummer & waarschuwings-LED (oranje/groen). Zie de beschrijving van fouten in punt 3.5.6.1
• Overbelasting omvormer waarschuwingsled (oranje/groen).
• Schakelfout omvormer alarm-led (rood/groen).

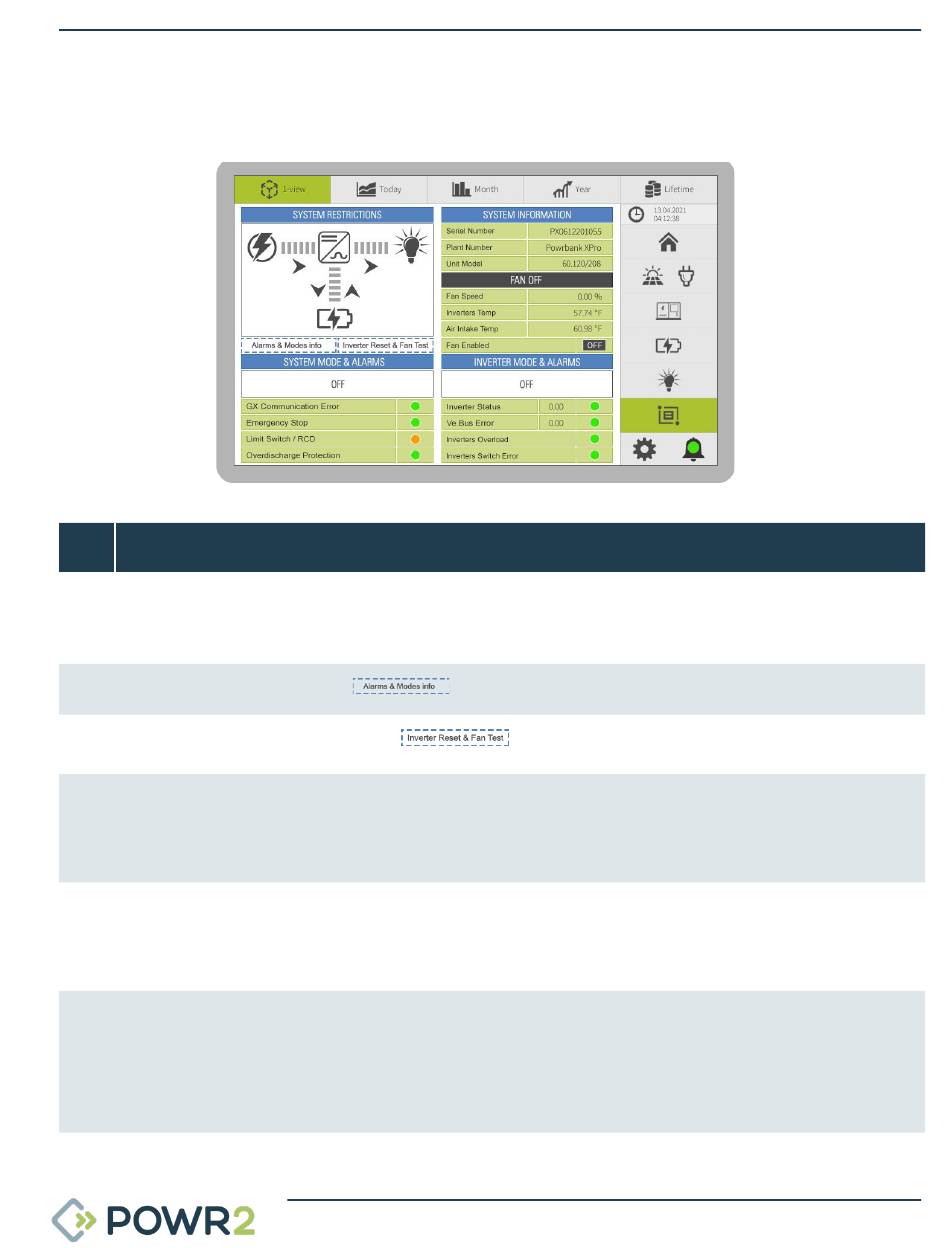

Fig. 21 - ECM SYSTEEM-scherm
WWW.POWR2.COM | POWRBANK GEBRUIKERSHANDLEIDING | 32
