2.3.4 POWRBANK XPRO (VS-versie)
1.
Generator afstandsbediening Aansluitingen voor draden om start- en stopsignalen naar een
aangesloten dieselgenerator te sturen (circuit is normaal open).
2.
Noodstop Indrukken om de AC-uitgang onmiddellijk uit te schakelen.
3.
Nema 5-15P Inlaat onderhoudslading
4.
ECM-controller Het brein van de Powrbank; interfacet met en bestuurt de verschillende
systeemcomponenten terwijl hij gegevens logt en verbinding maakt met het cloudplatform.
5.
Veiligheidseindschakelaar Schakelt de AC-uitgang uit wanneer de onderste distributieklep is
geopend.
6.
Input Busbar aansluitklemmen
7.
Generator RS485 Bus aansluitklemmen voor de RS485-bus van een generatorbedieningspaneel
naar de ECM.
8.
Uitgangsstroomonderbreker
9.
Aardingsrail Aardingangs/uitgangsaansluiting voor de eenheid.
10.
Output Busbar aansluitklemmen
11.
Input CAM-connectors
12.
CAM-connectors
13.
Nema 5-20R uitlaat
14.
RJ45-aansluiting (WAN)
15.
Solar MC4-connectors
16.
480V Uitgang Busbar aansluitklemmen
13 | POWRBANK GEBRUIKERSHANDLEIDING | WWW.POWR2.COM

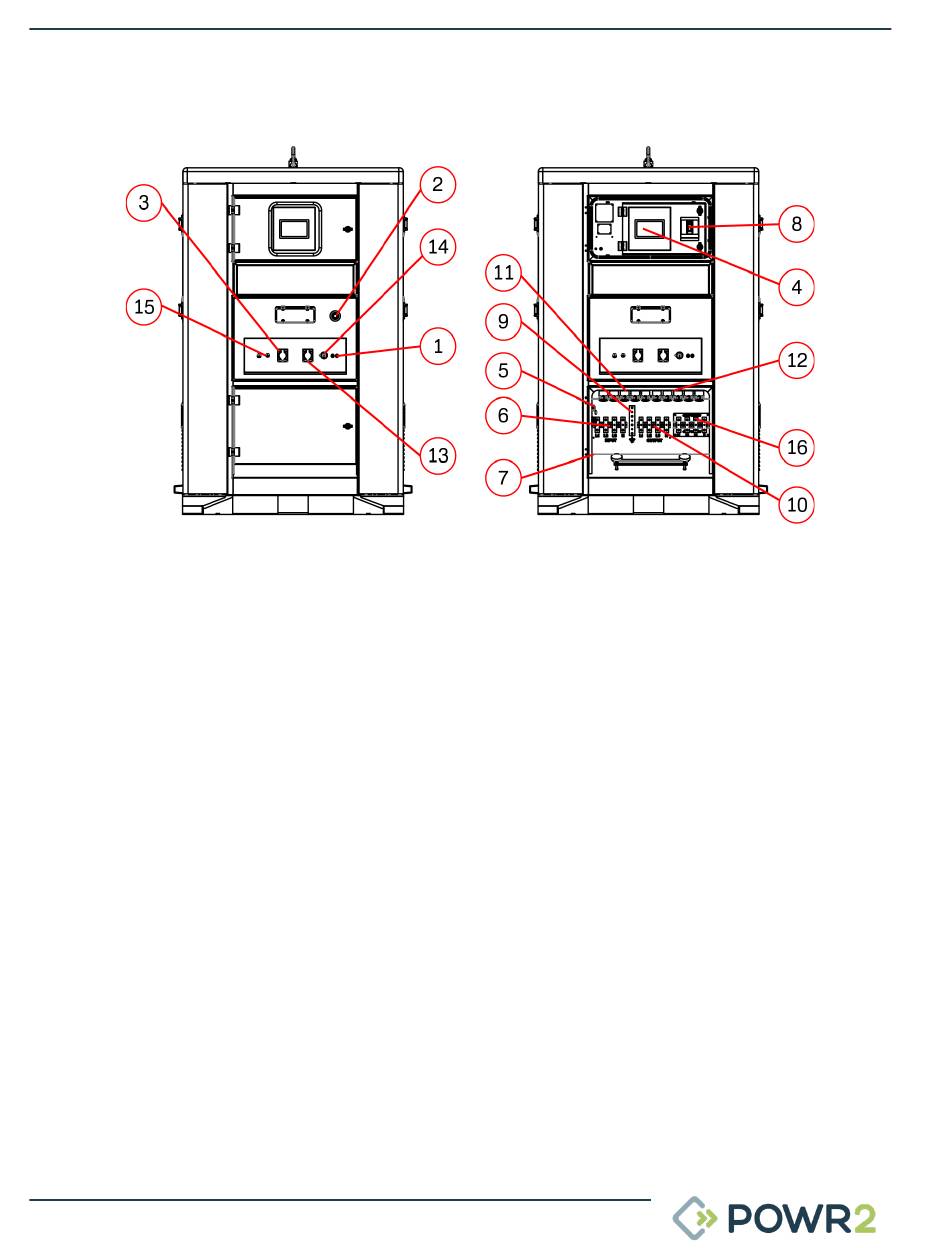

Fig. 5 - US versie bedieningspaneel
