Demontage waaier
Vervolgens wordt de waaier gedemonteerd, om daarna de binnenrotor te kunnen
demonteren.
1 Demonteer de cilinderkopschroeven (0800) en til met een hijsinrichting het complete
tussendeksel met scheidingsbus en waaier aan het lantaarnstuk uit het pomphuis.
2 Leg het tussendeksel op zijn kant, zijdelings rustend op het lantaarnstuk.
3 Blokkeer de waaier met een schroevendraaier en demonteer de dopmoer (1820).
Soms is het nodig om de moer vooraf op te warmen om de Loctite-verbinding te
verbreken.
4 Verwijder de waaier (0120) met een koppelingtrekker (men kan de waaier ook
loswrikken met bijvoorbeeld 2 grote schroevendraaiers tussen waaier en
tussendeksel (1000).
5 Verwijder de waaierspie (1860).
Demontage binnenrotor
1 Leg het tussendeksel plat neer. Het werkblad moet hiertoe voorzien van een gat om
het aseinde in te plaatsen. Als dit niet aanwezig is, plaats dan het tussendeksel
rustend op bv. 2 houten balken.
2 Demonteer cilinderkopschroeven (0850) en verwijder het lantaarnstuk (0250).
Verwijder de pakking (0330).
3 Indien de pomp uitgerust is met een temperatuursensor verwijder voorzichtig de klem
door middel van schroef A los te draaien (figuur 5). Draai vervolgens B los en
verwijder de aansluitkop met pijp en geleid de temperatuursensor van binnenuit door
het gat.
A

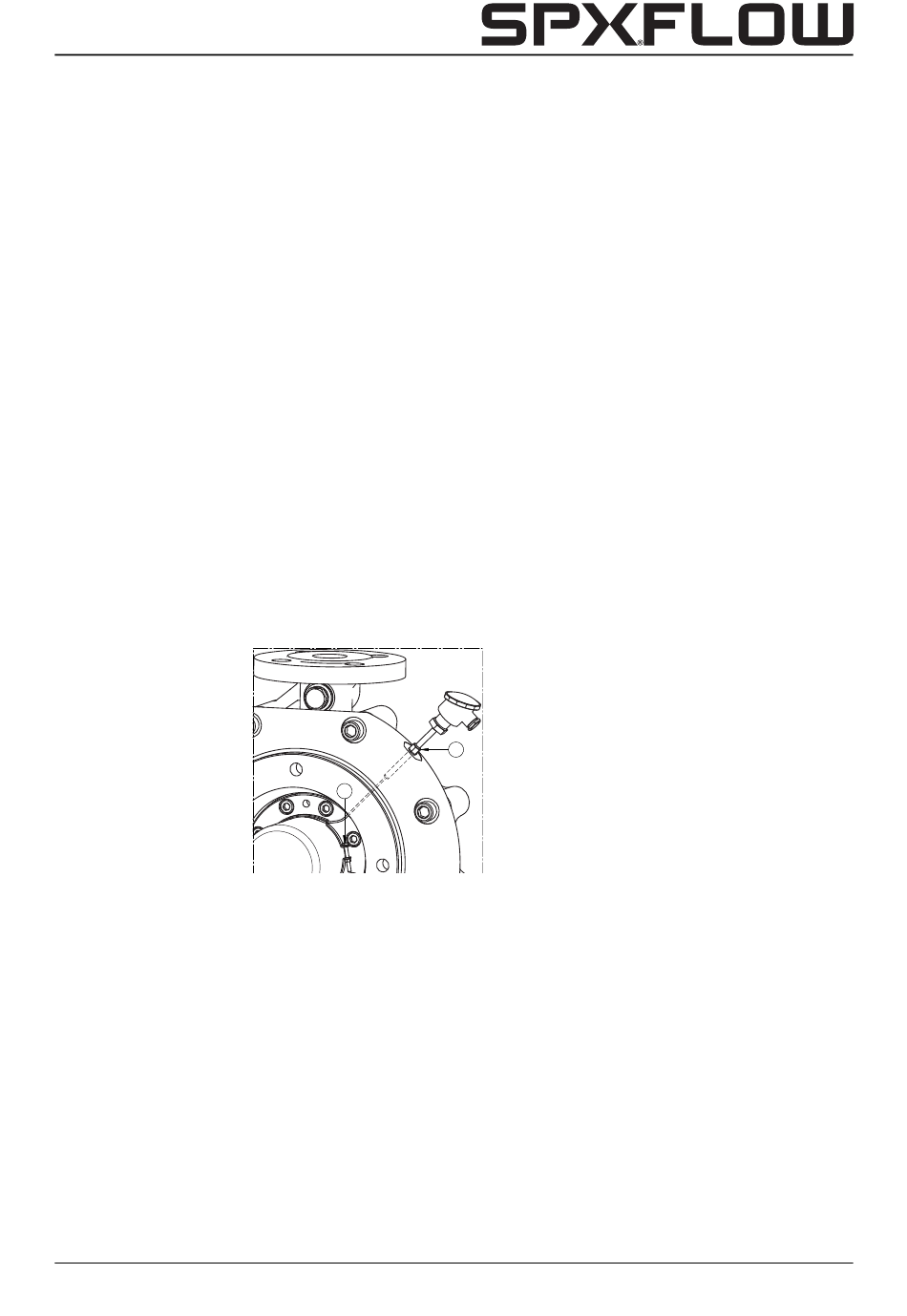

Figuur 5:
Aansluiting temperatuursensor.
4 Demonteer cilinderkopschroeven (1270) en verwijder de scheidingsbus (1320).
Verwijder de pakking (0230).
5 Plaats ter bescherming van het aseinde stukken roodkoper of messing over de
bekken van de bankschroef, plaats het gehele tussendeksel er op en klem het
aseinde aan waaierzijde in de bankschroef.
6 MAG 75: Demonteer moer (1300) en verwijder onderlegring (1290). Verwijder de
binnenrotor (1200).
7 MAG 110 / 135: Demonteer cilinderkopschroeven (1280). Verwijder de binnenrotor
(1200).
8 MAG 110 / 135: Demonteer bout (1300) en verwijder onderlegring (1290) en
schotelveer (1305).
Alle typen:
9 Demonteer het axiaallager motorzijde (1240). Verwijder spie (1840).
