3. De antenne verwijderen:
a) Verwijder de antennekabels uit de routegeleiders in de beeldschermvoet [1].
b) Verwijder de twee schroeven (M2x2.5) waarmee de antennemodules (2) aan het middelste frame zijn bevestigd [2].
c) Verwijder voorzichtig de tape waarmee de antennekabels (2) op het middelste frame zijn bevestigd [3].
d) Maak de antennemodules (2) los uit de lipjes en til de antennemodules uit het middelste frame.
De antennes plaatsen

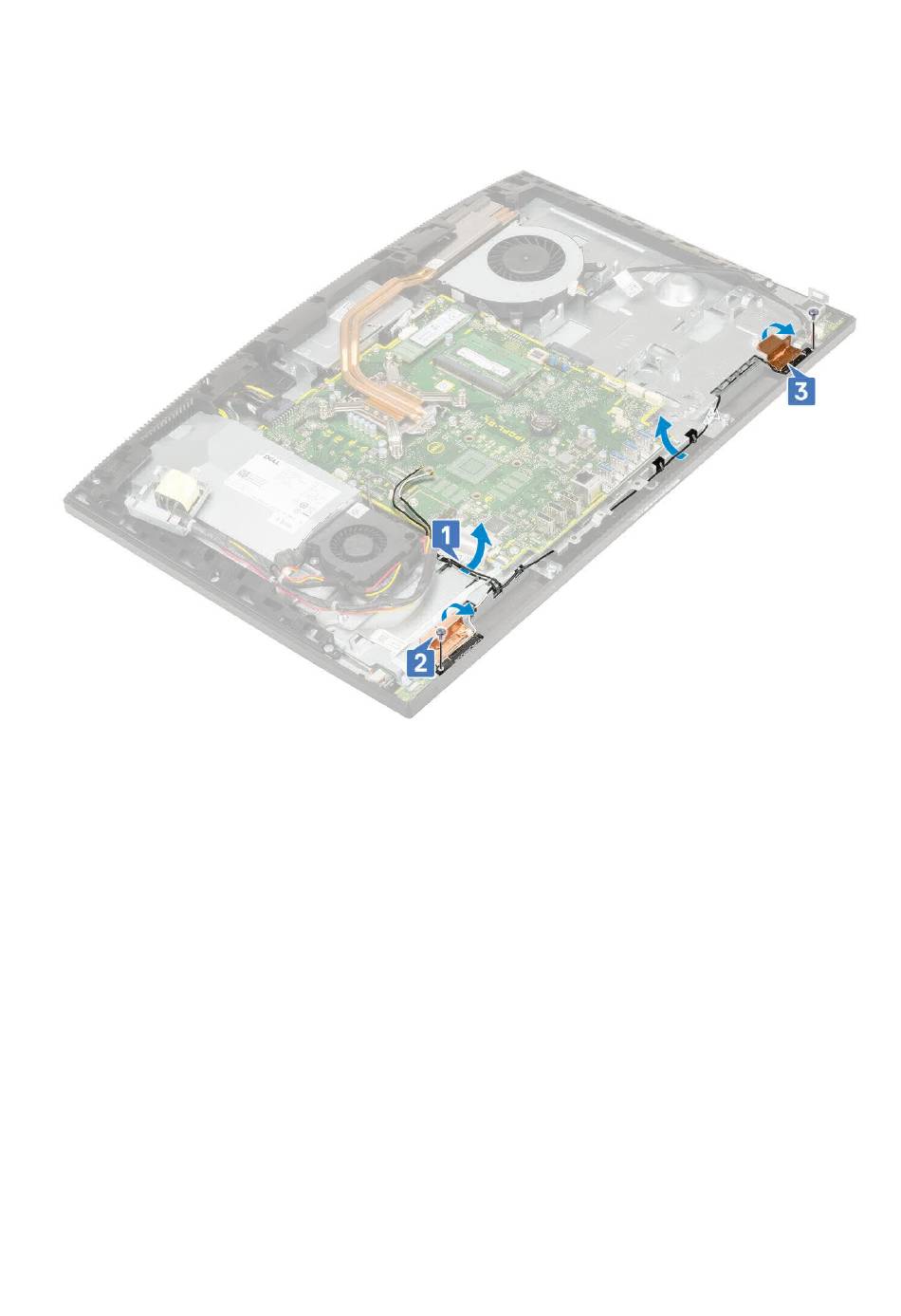

1. De antennemodules terugplaatsen:
a) Lijn de antennemodules (2) uit met de sleuven op het middelste frame.
b) Bevestig de tape waarmee de antennekabels (2) aan het middelste frame vastzitten [1].
c) Plaats de twee schroeven (M2x2.5) terug waarmee de antennemodules (2) aan het middelste frame zijn bevestigd [2].
d) Leid de antennekabels door de routegeleiders op de beeldschermvoet [3].
