27 alles-in-één
Inhoudsopgave
OPMERKING:
Schrijf op hoe de kabels lopen voordat u ze uit de geleiders haalt.
2. Trek voorzichtig de koperfolie los waarmee de antennekabels aan beide zijden van de basis van de beeldschermeenheid zijn bevestigd.
3. Til de antennemodule uit de basis van de beeldschermeenheid.
De antennes plaatsen
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

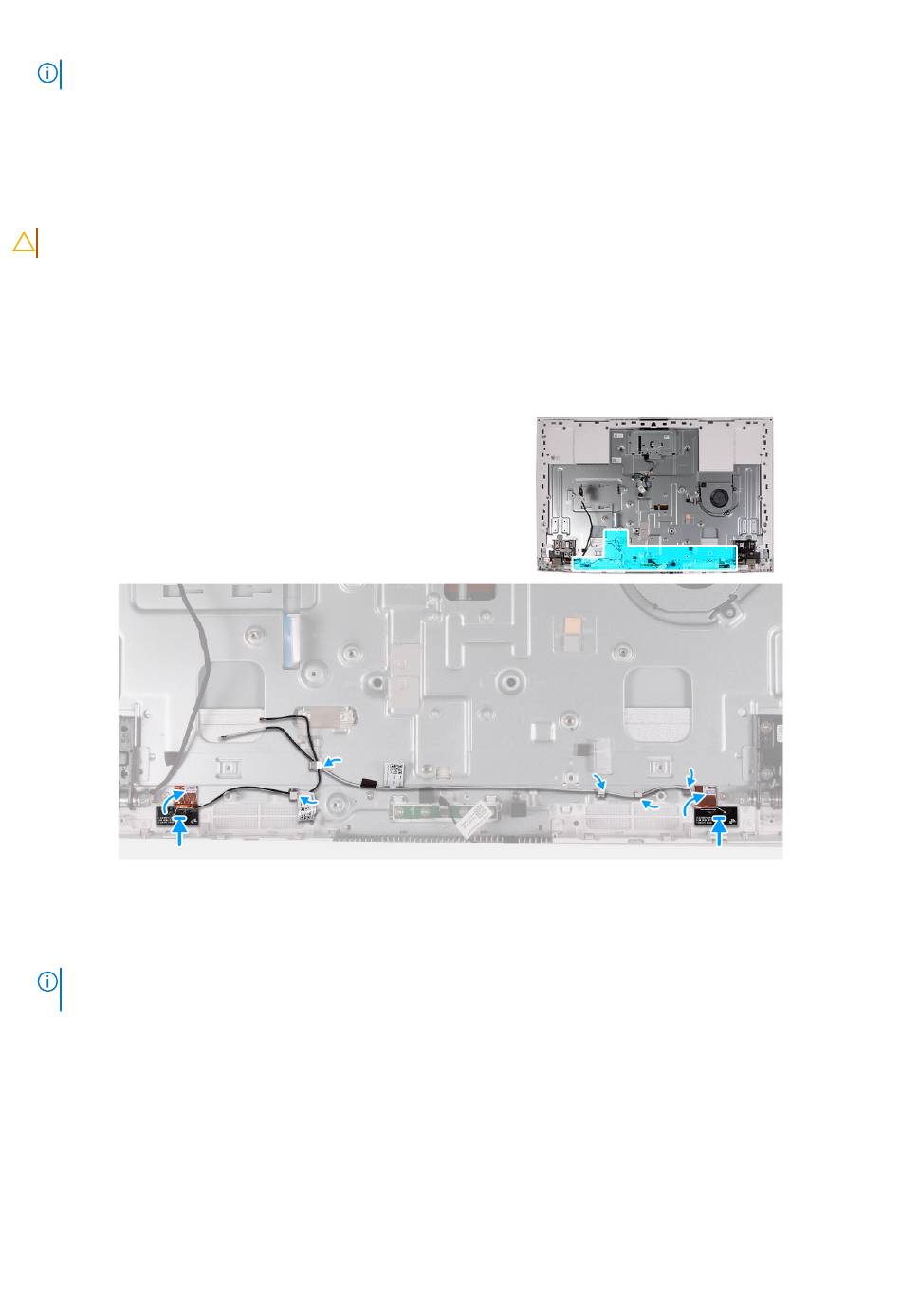

De volgende afbeelding geeft de locatie van de antennes aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 59. De antennes plaatsen
Stappen
1. Lijn de antennemodule uit en plaats deze in de slots op de basis van de beeldschermeenheid.
OPMERKING:
De locatie van de antennemodules is gedrukt op de basis van het beeldscherm als ANT-B (zwart) en ANT-W
(wit).
2. Bevestig de koperfolie waarmee de antennekabels aan beide zijden van de basis van de beeldschermeenheid worden bevestigd.
3. Leid de antennekabels door de geleiders op de basis van de beeldschermeenheid.
Vervolgstappen
1. Plaats de
aan-uitknopkaart met
2. Plaats de standaardscharnieren.
3. Installeer de luidsprekers.
4. Installeer de systeemkaart.
5. Installeer de
geïntegreerde koelplaat
USB.
of de
afzonderlijke
koelplaat, afhankelijk van welke van toepassing is.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
85
