Schakelaar voor neutraalstand
afstellen
Nadat de pompplaat is afgesteld, moet u de werking van de
schakelaar voor de neutraalstand (Fig. 54) controleren en
deze indien nodig als volgt afstellen:
1. Parkeer de machine op een horizontaal oppervlak en zet
de motor af.
2. Draai de borgmoer los waarmee de stelschroef van de
schakelaar is vastgezet. Draai deze van de schakelaar
weg totdat de schroefkop vrijkomt van de schakelaar.

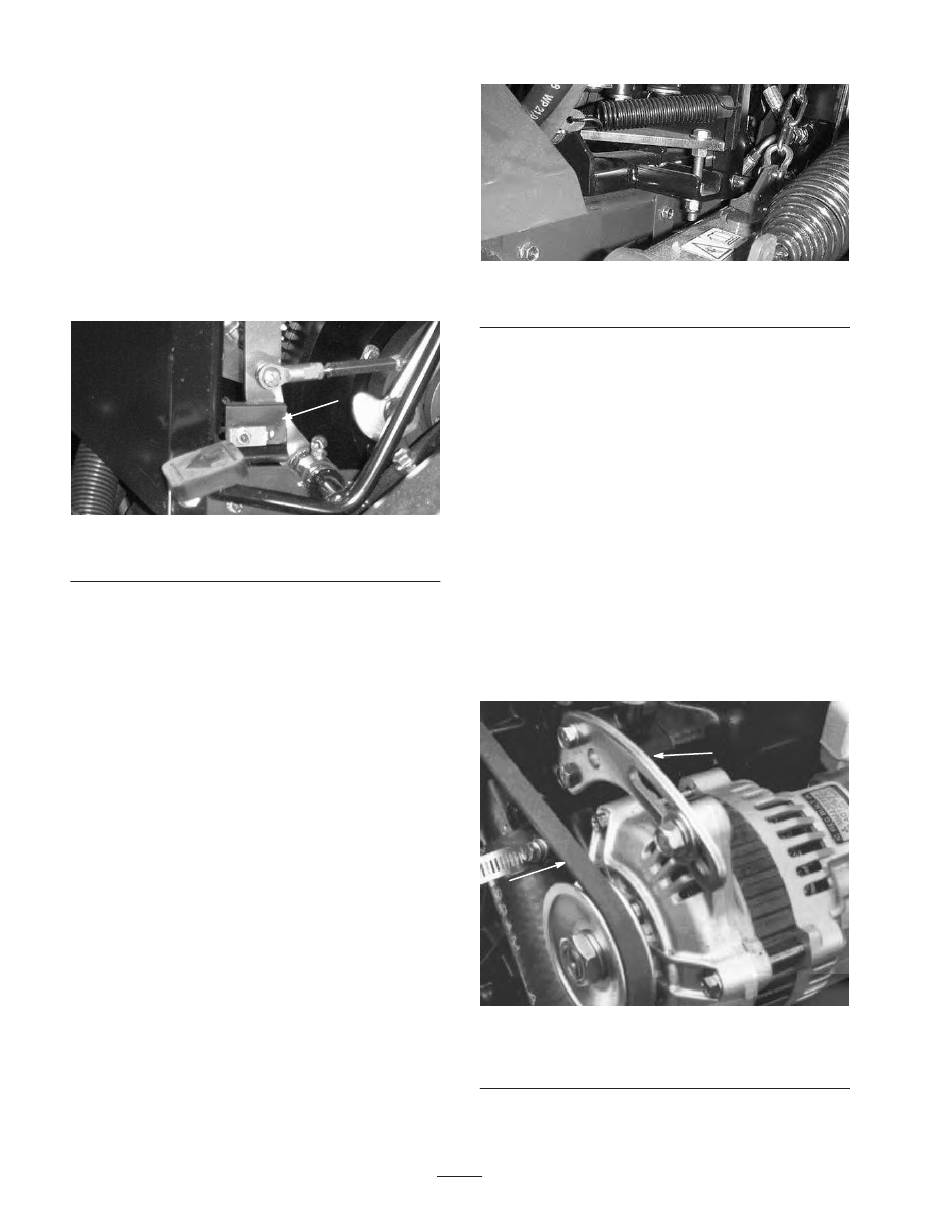

Figuur 54
1. Schakelaar voor neutraalstand
3. Stel de positie van de schakelaar af totdat er een circuit
ontstaat als deze in de neutraalstand komt, en dit circuit
wordt onderbroken als het tractiepedaal een slag van
25 mm maakt.
4. Draai de borgmoer vast.
De riemen afstellen
Zorg ervoor dat de riemen de juiste spanning hebben zodat
de machine naar behoren kan werken en onnodige slijtage
wordt voorkomen. Controleer de spanning van nieuwe
riemen na 8 bedrijfsuren.
Riem van hydraulische pomp
Een nieuwe riem van een hydraulische pomp moet een
speling van 3 mm hebben als u halverwege op de riem
drukt met een kracht van 7–8 kg. Een gebruikte riem moet
een speling van 3 mm hebben als u halverwege op de riem
drukt met een kracht van 5–6 kg.
Draai aan de moer op de afstelstang (Fig. 55) tot de riem de
gewenste spanning heeft.
Opmerking: Draai de riem vast om slippen (gieren onder
belasting) te verhelpen, maar draai deze niet te vast.
1. Afstelstang
Riem van wisselstroomdynamo
1
1. Controleer de spanning door de riem midden tussen de
poelies van de krukas en de wisselstroomdynamo in te
drukken met een kracht van ongeveer 98 N. Een nieuwe
riem moet een speling van 8–13 mm hebben. Een
gebruikte riem moet een speling van 10–14 mm hebben.
Als de speling niet correct is, gaat u verder met de
volgende stap. Indien de speling correct is, gaat u verder
met uw werkzaamheden.
2. Om de riemspanning af te stellen, gaat u als volgt te
werk:
A. Draai de montagebouten van de
B. Draai met een staaf de wisselstroomdynamo totdat
1
1. Riem van
wisselstroomdynamo
44
Figuur 55
wisselstroomdynamo los.
de riem de correcte spanning heeft; zet de
montagebouten daarna vast.
Figuur 56
2. Beugel van
1
2
wisselstroomdynamo
