10.5 TOEGESTANE SYSTEEMTYPES
Het aansluiten van twee telefooncentrales in wederzijds exclusieve modus is alleen mogelijk op systemen
met meerdere kolommen overeenkomstig de volgende systeemschema's.
OPGELET!
Elk ander type is niet toegestaan. In het bijzonder is het niet mogelijk om twee X-OR-
telefooncentrales te gebruiken wanneer het systeem slechts één kolom heeft.

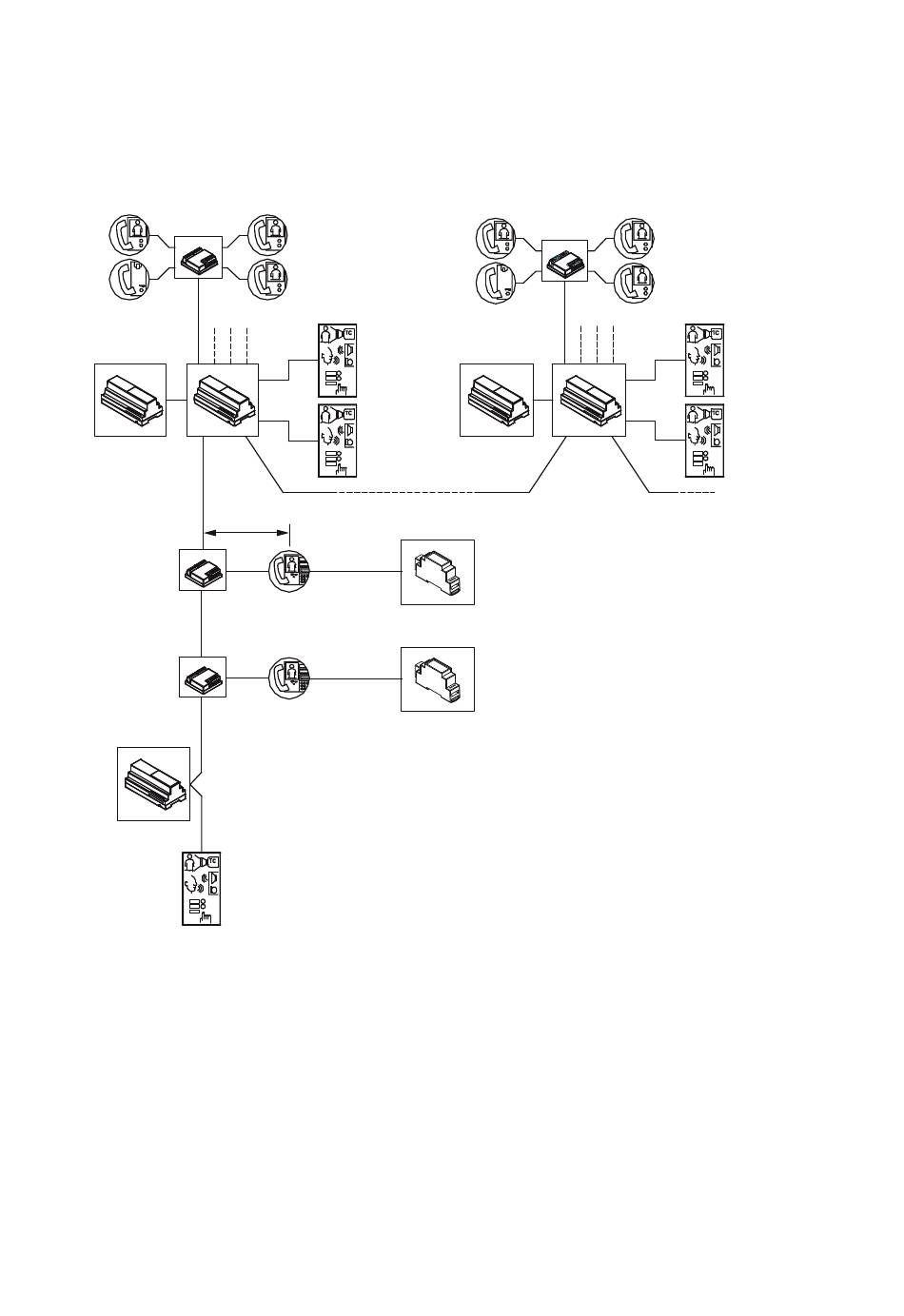

SYSTEEMCONFIGURATIE MET SLECHTS 1 OPROEPPOST
kolominterface
voeding
verdeler
verdeler
voeding
OPGELET!
Bij de maximale systeemuitbreiding tussen de oproeppost en de laatste kolominterface
moet ook rekening worden gehouden met de verbindingsleidingen (d) tussen de
verdeler en de telefooncentrale.
50
secundaire
oproeppost
d
telefooncentrale 00
telefooncentrale 01
hoofdoproeppost
kolominterface
voeding
d = max 50 m
voeding
geleverd
voeding
geleverd
secundaire
oproeppost
DS1083-146A
