1.4
Elektrische aansluitingen
Let op:
24 V AC. regelcircuit
9 V AC. besturingsplaatcircuit
Primaire trafowikkeling en RDU. -
230V
AC
pompvoeding
-
1.4.1

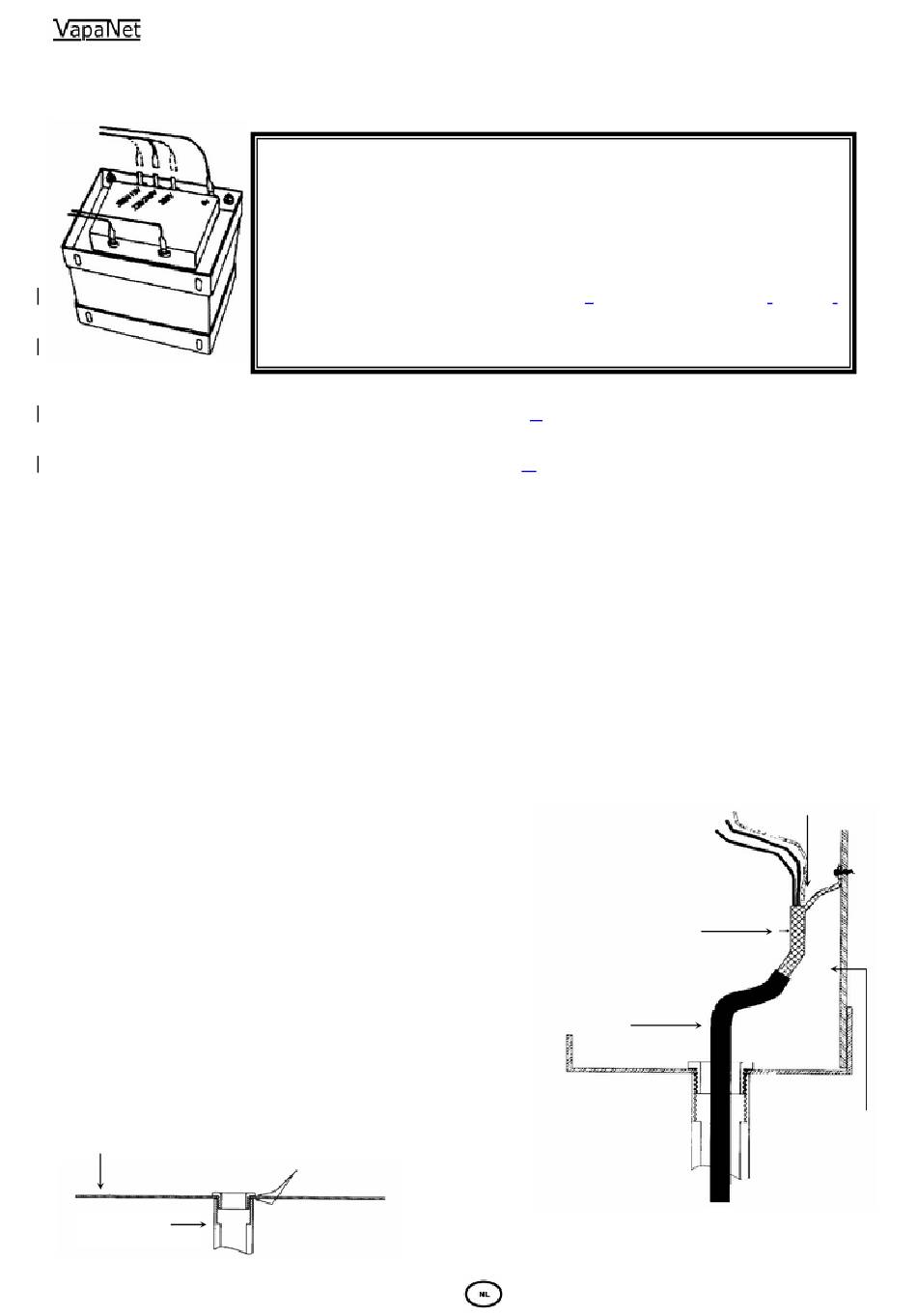

Belangrijke EMC-voorschriften
Voer zowel de besturingskabel als de kabels voor het
vrijgavecircuit over de gehele lengte door goed geaarde
metalen buizen. Waar nodig kan voor beide circuits van
dezelfde buis gebruik gemaakt worden. Om radiostoring te
voorkomen moeten de buizen goed metaal-op-metaal contact
maken met aarde.
Gebruik voor de verbindingen in het besturings- en het
beveiligingscircuit uitsluitend afgeschermde signaal-
kabels, waarbij de afscherming aan de VAPANET zijde
wordt aangesloten op aarde (op de achterplaat van het
elektrische gedeelte). De afscherming moet tot zo dicht
mogelijk aan de kabeleinden
verbinding tussen de omvlechting en de aardklem moet zo
kort mogelijk zijn (max. 50 mm)
Stuurkabel/beveiligingscircuit
Kabeldoorvoering
Omkasting van het elektrische
gedeelte
Metalen buis
Belangrijke aansluitvoorschriften
Voedingaansluiting van de Vapac trafo met 24V en 9 V secondaire spanning:
Vapac units zijn bedraad voor aansluiting op diverse netspanningen.
Voer de volgende eenvoudige controles uit, voordat u de elektrische voeding aansluit.
Sluit de RODE aansluiting op de primaire wikkeling van de VAPANET trafo aan
volgens de markering die overeenkomt met de netspanning die wordt aangesloten
tussen de VAPANET klemmen A1 en A2.
De aansluitklemmen voor de primaire wikkeling van de transformator zijn duidelijk
gemarkeerd:- 200V, 230V, 380, 415 & 440V. Wanneer de werkelijke
spanning gelijk is aan 400 Volt, sluit deze dan aan op de tap 380 Volt. De
transformator is gemonteerd onder de opvangbak en is te bereiken door twee
schroefjes los te draaien en het deksel naar u toe te schuiven.
-
Zekering 6.3 A 20 mm (traag), gemonteerd op VAPANET printplaat
(onderdeelnr.1150630).
-
Zekering 2 A 20 mm (snel), gemonteerd op VAPANET printplaat
(onderdeelnr.1150630).
Het stuurstroomcircuit wordt beveiligd door 2 zekeringen in de zekeringhouder.
Zekering F1 is 2,0A (traag) en beveiligt de primaire wikkeling van de trafo en
indien van toepassing de RDU. Zekering F2 is 2,0 A (snel) en beveiligt de
primaire wikkeling van de trafo en de pomp(en).
De pomp of bij een unit met dubbele cilinder beide pompen, worden vanaf de
hoofdtransformator gevoed via een 230V aftakwikkeling. De pompen worden
beveiligd door de bovengenoemde zekeringen F1 en F2 in de primaire
wikkeling van de transformator.
intact
blijven
en
Alle metalen delen die onderling
contact maken moeten volledig vrij
zijn van verf, vet, vuil enz. Dit zorgt
voor een goede verbinding met
aarde, zodat radiosignalen met een
lage impedantie naar aarde kunnen
worden afgevoerd.
10
Aansluiting regelsignaal, vrijgave en de
Kabels naar signaalaansluitingen
Laat de afscherming intact
de
Buitenmantel
(gemeten)
afscherming
Houd de aansluiting zo
kort mogelijk
(korter dan 50mm)
achterpaneel geaard
