Bijlage 2

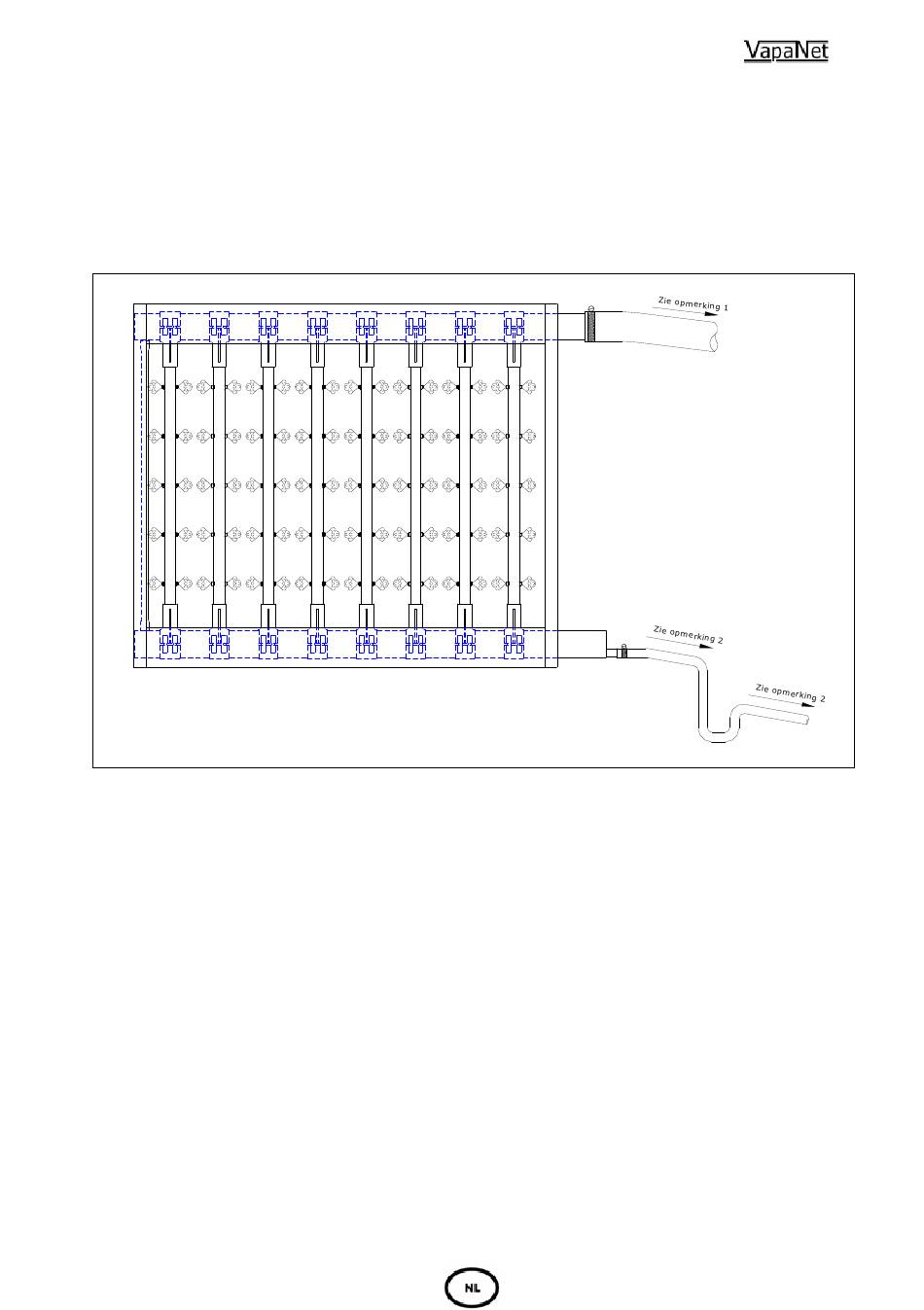

Richtlijnen voor de montage van het VapacSorb stoomverdeelsysteem.
Vapac Humidity Control Ltd. verstrekt deze informatie uitsluitend als richtlijn en
aanvaardt geen enkele aansprakelijkheid voor de plaatsing van stoomleidingen en
verdeelsystemen in een systeem. Dit blijft de verantwoordelijkheid van de ontwerper.
Opmerkingen:
1
Stoomleidingen moeten altijd schuin lopen
onder een hoek van minimaal 8 - 12% ten
opzichte van horizontaal, zodat condensaat
altijd terug kan stromen naar de cilinder of
naar een condensaatafscheider. NOOIT
HORIZONTALE LEIDINGEN EN GEEN 90°
KNIEËN.
2
Monteer condensaatleidingen onder een
hoek van minimaal 10° of 18% ten opzichte
van horizontaal, zodat het condensaat af
kan vloeien naar een aftappunt. Om te
voorkomen dat er stoom ontsnapt via de
condensaatopening moet er een waterslot
aangebracht worden van geschikte grootte.
Zorg voor voldoende ondersteuning van
?
stoomslangen, zodat er geen zakken
ontstaan, waarin zich condensaat kan
verzamelen. Hierdoor raakt de doorlaat
vernauwd of zelfs geblokkeerd en dit leidt tot
te hoge drukverliezen in de stoomleidingen.
41
Zolang de stoom nog niet is opgenomen in de
?
luchtstroom moet het luchtkanaal vrij zijn van
obstructies, verloopstukken of bochten
Humidity Control Ltd. adviseert een vrije
lengte van 1,5 x de te verwachten
absorptielengte als vermeld in de "Multipe"
ontwerpgegevens, bijgevoegd bij de offerte.
Wanneer de stoomleiding vanaf de Vapac
?
unit schuin naar beneden af moet lopen, dan
moet er voor het aftappen van condensaat
op het laagste punt een
condensaatafscheider gemonteerd worden.
Het condensaat moet naar een geschikte
afvoer weggeleid worden.
. Vapac
