AANSLUITINGEN EN CONNECTOREN
De connectoren van REC-zonnepanelen hebben alleen de beschermingsklasse IP67 wanneer ze zijn aangesloten. Alle connectoren moeten goed vastzitten
en elektrisch en mechanisch in orde zijn. Er moet gebruik worden gemaakt van UV-bestendige kabels en -connectoren die geschikt zijn voor buitengebruik.
De doorsnede van de geleiders moet zo worden gekozen dat gelijkstroomverliezen (spanningsval) tot een minimum beperkt blijven (<1%).
Neem bij de keuze van kabels alle lokale regelgeving in acht. Gebruik voor stringaansluitingen kabels met een minimumdoorsnede van 4 mm
die zijn geïsoleerd voor een maximale bedrijfstemperatuur van 90°C. Zet de kabels vast met kabelklemmen of andere materialen die UV-bestendig zijn.
Losse, niet-vastgemaakte kabels moeten tegen schade worden beschermd (bijvoorbeeld mechanische of schuurschade, scherpe voorwerpen, dieren).
Vermijd blootstelling van kabels aan direct zonlicht en permanente spanning.
Voor duurzame en veilige aansluitingen tussen panelen en de overige systeemonderdelen moeten de volgende instructies worden nageleefd om de
elektrische aansluitingen te beschermen tegen de weerselementen. Meer informatie hierover is te vinden in de Guide to Best Practice - Connections and
Connectors (Beste-praktijkgids - Aansluitingen en connectoren), die beschikbaar is via het online Download Center van REC (www.recgroup.com/downloads).
Veiligheid staat voorop bij het werken met elektrische connectoren. Voer nooit installatiewerkzaamheden uit aan onderdelen die onder spanning of belasting
staan. Aansluitingen mogen niet worden losgekoppeld terwijl deze onder belasting staan en het systeem moet van de netstroom worden afgekoppeld vóór
het uitvoeren van onderhoud of reparaties.
COnneCtORen
Om de compatibiliteit van connectoren te garanderen en het risico op beschadiging van de panelen en andere systeemonderdelen te beperken raadt REC
aan gekoppelde connectoren van dezelfde fabrikant en van hetzelfde connectortype te gebruiken. De in de fabriek geïnstalleerde REC-connectoren zijn
van het "MC4-type". Daarom staat REC alleen toe de in de fabriek geïnstalleerde connectoren te koppelen aan connectoren van dezelfde fabrikant en van
hetzelfde type en aan Stäubli MC4-connectoren, zoals aangegeven in de tabel hieronder (afb. 21):
Afb. 21: Overzicht van connectorkoppelingen
In fabriek geïnstalleerde REC-connector
In fabriek geïnstalleerde REC-connector
In fabriek geïnstalleerde REC-connector
In sommige landen en/of regio's gelden specifieke regels voor de koppeling van connectoren. Het is de verantwoordelijkheid van de installateur
om ervoor te zorgen dat het systeem aan dergelijke plaatselijke regelgeving voldoet.
Het doorknippen van kabels is alleen toegestaan om een in de fabriek geïnstalleerde connector te vervangen door een ander merk van connector
om een gelijkaardige koppeling te garanderen wanneer aan extern apparaat van een andere fabrikant dan REC wordt aangesloten. Alle andere
wijzigingen zijn verboden en doen de REC-garantie vervallen. Het vervangen van connectoren moet correct gebeuren door de installateur
volgens de instructies voor het vervangen van connectoren van de fabrikant. De gekozen vervangingsconnector moet ook voldoen aan alle
relevante technische specificaties en gecertificeerd zijn volgens de geldende normen (bv. EN 50521, IEC 62852 of UL 6703) om te garanderen
dat hij geschikt en veilig is. Storingen die zijn veroorzaakt door vervangen connectoren vallen niet onder de REC-garantie.
•
Een duidelijk hoorbare klik geeft aan dat connectoren veilig zijn gekoppeld.
•
Het gebruik van chemicaliën of smeermiddelen op connectoren of contacten is alleen toegestaan mits dit gebeurt volgens de instructies van de
fabrikant van de connectoren.
Alle andere aanpassingen aan het paneel zijn verboden, waaronder het openen van de aansluitdoos, tenzij uitdrukkelijk toegestaan door REC.
Hierdoor zal de garantie vervallen.
KabeLs besCHeRMen
•
Voorkom spanning op de aansluitdoos door ervoor te zorgen dat de kabel in een rechte lijn uit de doos komt voordat hij afbuigt.
•
De kabels van
REC-zonnepanelen

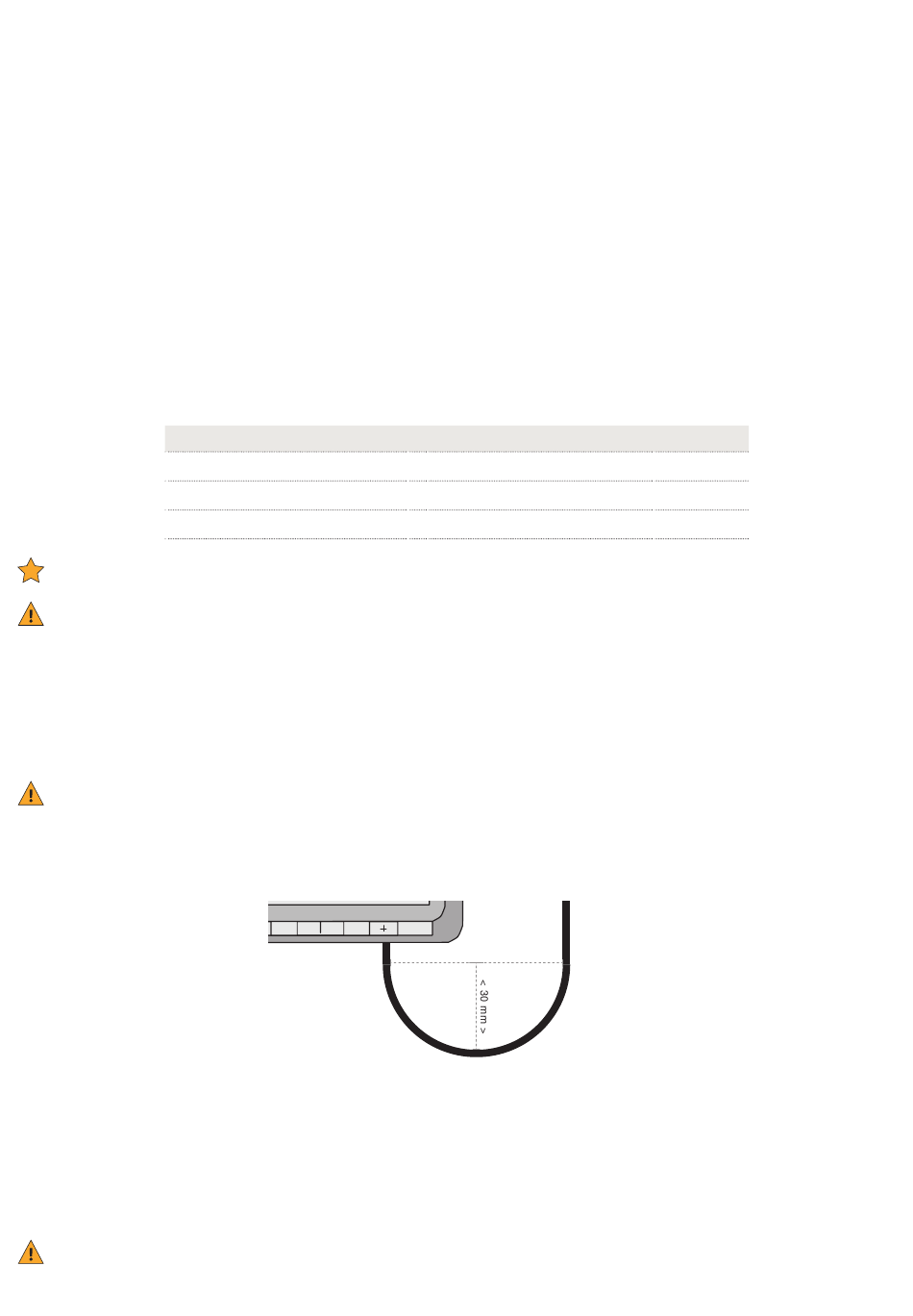

Afb. 22: Minimale buigstraal van kabel
•
Laat geen kabels loshangen waar ze schade kunnen oplopen door wrijving of spanning, bijvoorbeeld door wind of grazende dieren.
•
Bescherm connectoren tegen vallend of druipend water door ze direct onder een paneel te plaatsen.
•
Maak kabels stevig vast aan de constructie, maar span ze niet te veel op. Dit kan de kabelisolatie beschadigen.
KabeLs en COnneCtORen vastMaKen
•
Maak de connector zo vast dat er voldoende luchtcirculatie rondom mogelijk is. Zo kan de connector goed drogen en vermijdt u het risico op
beschadiging of een slechte aansluiting.
•
Het wordt aangeraden de kabel aan beide zijden van de connector vast te maken. Zorg er hierbij voor dat er geen spanning wordt uitgeoefend op
het connectorhuis of de kabelingang.
Om ervoor te zorgen dat de connectoren goed kunnen afkoelen en drogen mag de connector niet van extra bescherming worden voorzien,
bijvoorbeeld een krimpkous, vet of tape.
Connector 1
+
+
+ In fabriek geïnstalleerde REC-connector
+
hebben een minimale buigstraal van 30 mm om beschadiging van de isolatie te voorkomen (afb. 22).
Connector 2
Stäubli MC4
Alle overige connectors
< 60 mm >
Installatiehandleiding REC - Producten met 72 cellen - IEC 61215 /61730
Rev A - 06.17
