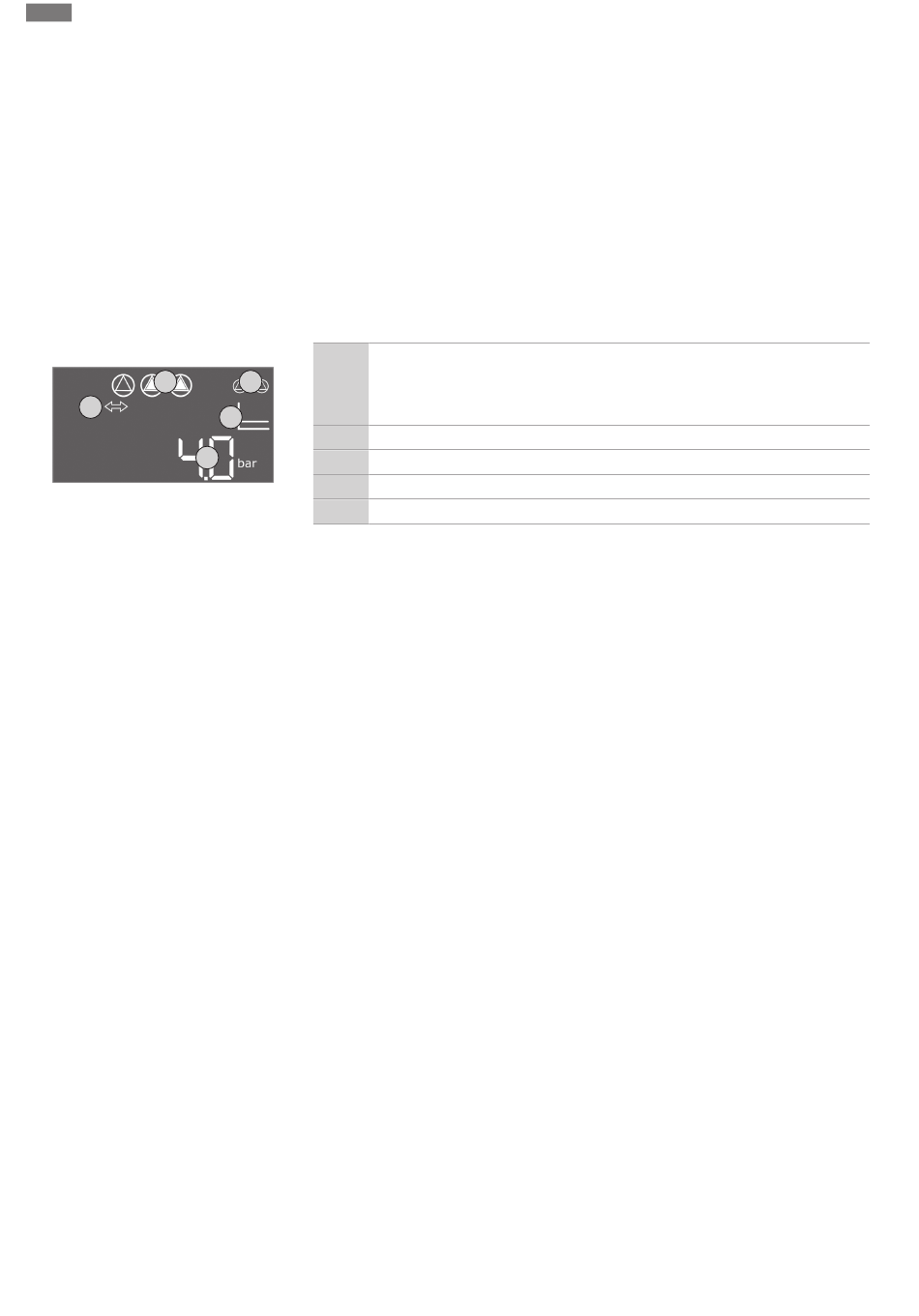

Fig. 34: Startscherm
8.3
Eerste configuratie starten
8.3.1
Parameterinvoer vrijgeven
30
✓
Schakelkast is afgesloten.
✓
Installatie is correct uitgevoerd.
✓
Alle signaalgevers en verbruikers zijn aangesloten en in de bedrijfsruimte ingebouwd.
✓
Wanneer er een droogloopbeveiliging aanwezig is, is het schakelpunt correct ingesteld.
✓
Motorbeveiliging volgens de specificaties van de pomp vooraf ingesteld (alleen "Con-
trol EC-Booster").
1.
Hoofdschakelaar naar de positie "ON" draaien.
2.
Schakelkast start.
- Alle leds branden 2 s.
- De display licht op en het startscherm verschijnt.
- Het stand-bysymbool verschijnt op de display.
▶
De schakelkast is bedrijfsgereed, start de eerste configuratie of het automatisch
bedrijf.
1
Actuele pompstatus:
- Aantal aangemelde pompen
5
- Pomp geactiveerd/gedeactiveerd
4
- Pompen aan/uit
2
Veldbus actief
3
3
Werkelijke drukwaarde
4
Regelingstype (bijv. p-c)
5
Functie reservepomp geactiveerd
Stel de volgende parameters in tijdens de eerste configuratie:
•
Parameterinvoer vrijgeven.
•
Menu 5: Basisinstellingen
•
Menu 1: In-/uitschakelwaarden
•
Menu 2: Veldbuskoppeling (indien aanwezig)
•
Menu 3: Pompen vrijgeven.
•
Motorstroombewaking instellen.
•
Draairichting van de aangesloten pompen controleren.
Volgende punten tijdens de configuratie in acht nemen:
•
Als er gedurende 6 minuten geen invoer of bediening plaatsvindt:
–
Schakelt de displayverlichting uit.
–
Toont de display weer het hoofdscherm.
–
Wordt de parameterinvoer geblokkeerd.
•
Sommige instellingen kunnen alleen worden gewijzigd als er geen pomp in bedrijf is.
•
Het menu past zich automatisch aan de hand van de instellingen aan. Voorbeeld: De me-
nu's 5.41 ... 5.43 zijn alleen zichtbaar als de functie "Pomp-kick" (menu 5.40) is geacti-
veerd.
•
De menustructuur is voor alle EC-schakelkasten (bijv. HVAC, Booster, Lift, Fire, ...) geldig.
Daarom kan het tot hiaten in de menustructuur komen.
Standaard worden de waarden alleen weergegeven. Om waarden te wijzigen, de parameter-
invoer in het menu 7.01 vrijgeven:
Inbouw- en bedieningsvoorschriften • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
