6.5.13
Aansluiting gewenste waarde van
het toerental
0-10 V
x

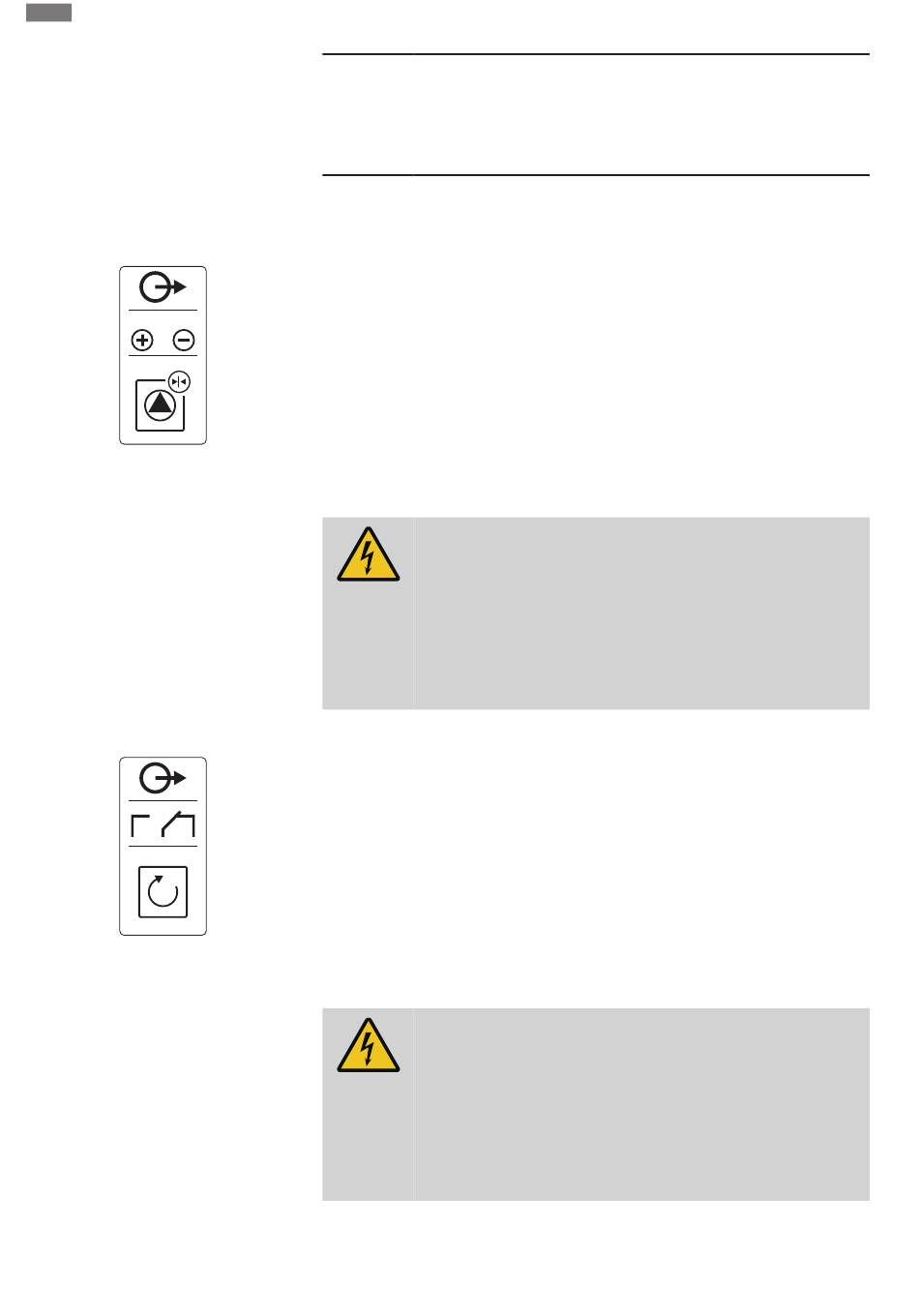

Fig. 24: Symbool-overzicht van de aansluitin-
gen
6.5.14
Aansluiting verzamelbedrijfsmel-
ding (SBM)
Fig. 25: Symbool-overzicht van de aansluitin-
gen
6.5.15
Aansluiting verzamelstoringsmel-
ding (SSM)
22
VOORZICHTIG
Materiële schade door externe spanning!
Een aangebrachte externe spanning vernielt het onderdeel.
• Geen externe spanning aankoppelen.
LET OP! De aansluiting kan uitsluitend op de schakelkast Wilo-Control ECe-B worden
uitgevoerd!
Voor elke pomp wordt de gewenste waarde van het toerental via een afzonderlijke uitgang
afgegeven. Op de uitgang wordt hiervoor een spanning van 0 – 10 V afgegeven.
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevestigen.
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan. Neem het
klemnummer over van het overzicht van de aansluitingen in de afdekking. De "x" in het
symbool geeft de betreffende pomp aan:
•
1 = Pomp 1
•
2 = Pomp 2
•
3 = Pomp 3
LET OP! Afgeschermde aansluitkabels gebruiken! Afscherming op beide zijden plaatsen!
GEVAAR
Levensgevaar door elektrische stroom!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los.
• Werkzaamheden aan de elektrische installatie door een elektromon-
teur laten uitvoeren.
• Neem de lokale voorschriften in acht.
Via een afzonderlijke uitgang wordt een bedrijfsmelding voor alle pompen (SBM) afgegeven:
•
Contacttype: potentiaalvrij wisselcontact
•
Contactbelasting:
–
Minimaal: 12 V=, 10 mA
–
Maximaal: 250 V~, 1 A
•
Ter plaatse gelegde aansluitkabels door de kabelschroefverbindingen voeren en bevesti-
gen.
•
Sluit de aders overeenkomstig het aansluitschema op de klemmenstrook aan.
•
Neem het klemnummer over van het overzicht van de aansluitingen in het deksel van het
schakeltoestel.
GEVAAR
Levensgevaar door elektrische stroom!
De spanning van de externe spanningsvoorziening ligt ook bij een uitge-
schakelde hoofdschakelaar aan de klemmen aan!
• Klem voor alle werkzaamheden de externe spanningsvoorziening los.
• Werkzaamheden aan de elektrische installatie door een elektromon-
teur laten uitvoeren.
• Neem de lokale voorschriften in acht.
Inbouw- en bedieningsvoorschriften • Wilo-Control EC/ECe-Booster • Ed.02/2023-08
