5 Montage
5.1 Montagepositie
5.2 Handwiel monteren
Hoe te werk te gaan 1. Indien nodig tussenring [1] op ingaande as [2] steken.
5.3 Aandrijving op afsluiter monteren
AANWIJZING
Bij gebruik van vet als smeermiddel kan het hier beschreven product in elke
willekeurige montagepositie worden gebruikt.
Bij gebruik van olie in plaats van vet in de aandrijvingsbehuizing (schakelruimte) is
een verticale montagepositie, met de flens naar beneden, verplicht. Het gebruikte
soort smeermiddel is op het typeplaatje van de aandrijving vermeld (afkorting F...=
vet; O...= olie).

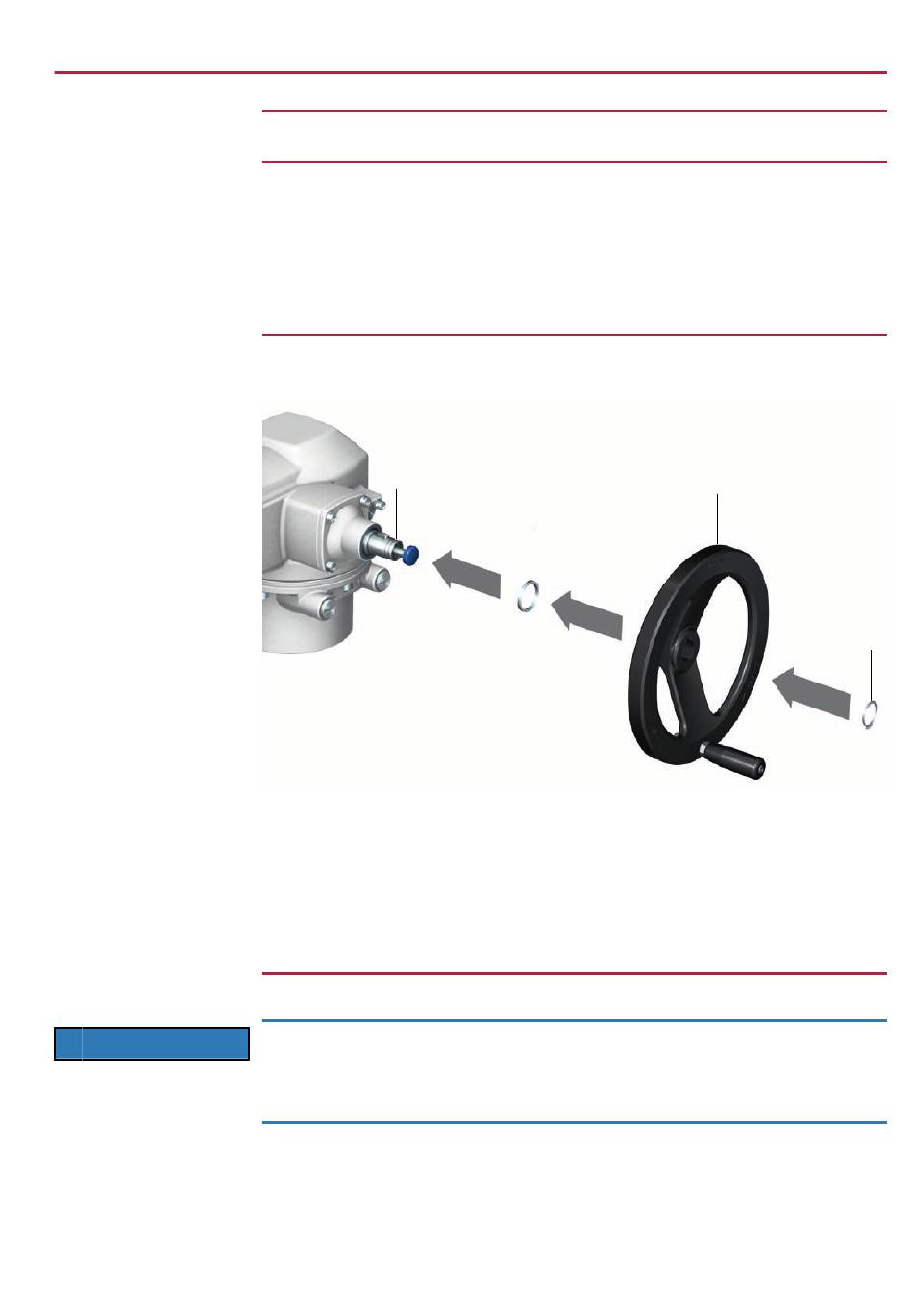

Afbeelding 7: Handwiel
[2]
[1]
Tussenring
[3]
Handwiel
2. Handwiel [3] op ingaande as steken.
3. Handwiel [3] met circlip [4] borgen.
Informatie: De circlip [4] bevindt zich bij uitlevering (samen met deze
bedieningsinstructies) in een weerbestendige tas die aan het toestel is bevestigd.
Corrosie door beschadiging verflaag en vorming van condenswater!
à Beschadiging van de laklaag na werkzaamheden aan het toestel herstellen.
à Na de montage van het toestel direct elektrisch aansluiten zodat het
verwarmingselement de vorming van condenswater verminderen kan.
De montage van de aandrijving op de afsluiter wordt ofwel via een koppelbus
(standaard) ofwel via een hefboom uitgevoerd. Voor de montage op de afsluiter in de
uitvoering met voet en hefboom is er een afzonderlijke handleiding.
[1]
[2]
Ingaande as
[4]
Circlip
Montage
[3]
[4]
13
