1. Brandstofleiding koppelstuk
2. Brandstofmeter
3. Brandstoftankkap
4. Ontluchtingsschroef
1. Brandstofleiding koppelstuk
2. Brandstofmeter
3. Brandstoftankkap
4. Ontluchtingsschroef

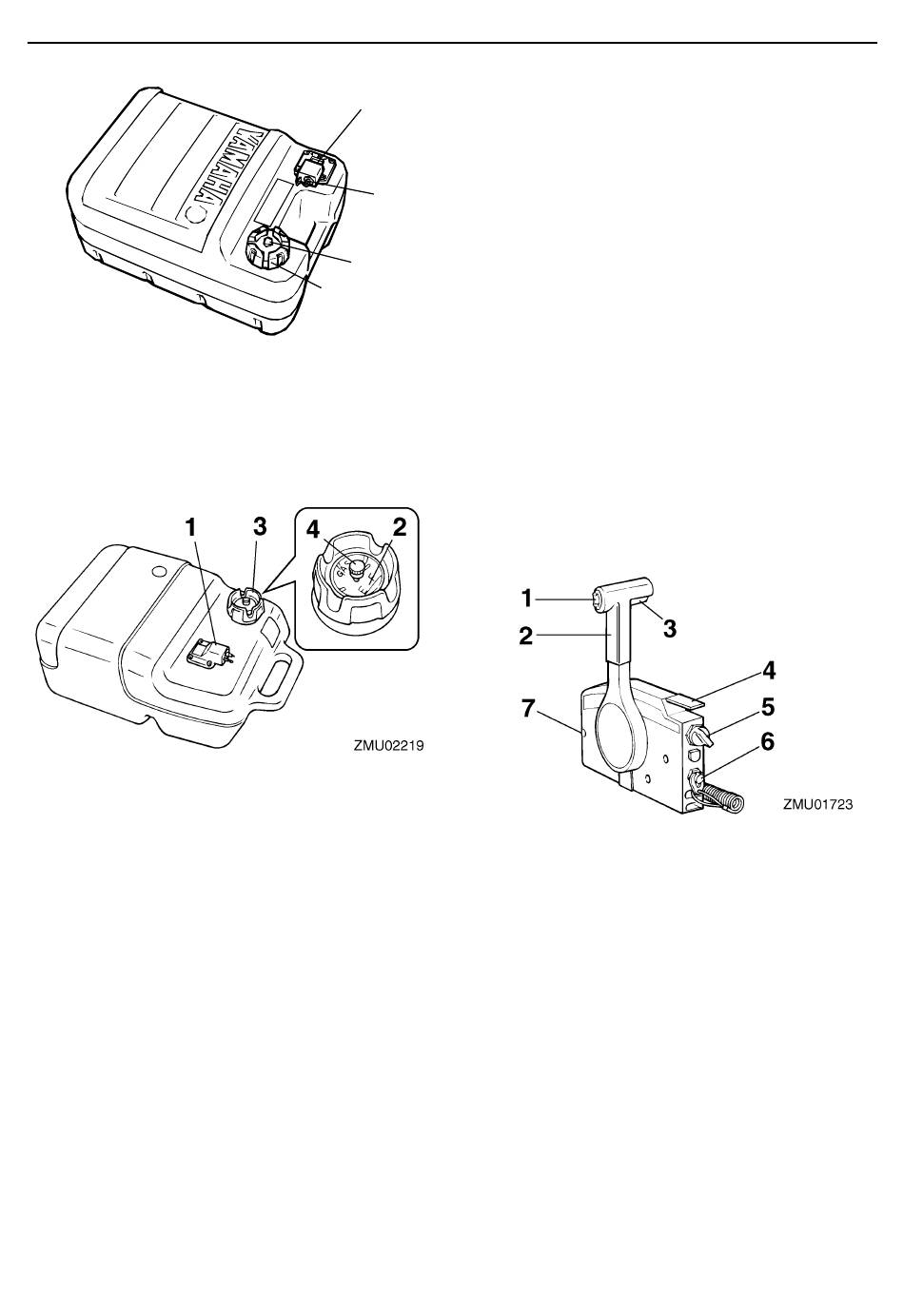

DMU25830
Brandstofleidingkoppelstuk
Dat koppelstuk wordt gebruik om de brand-
stofleiding te verbinden.
DMU25841
Brandstofmeter
Deze meter is gesitueerd op de tankdop of
op de basis van het brandstofleidingkoppel-
stuk. Deze geeft de resterende hoeveelheid
brandstof in de tank bij benadering aan.
DMU25850
Brandstoftankdop
2
Die dop sluit de brandstoftank af. Als hij ver-
wijderd is, kan de tank worden gevuld met
brandstof. Om de dop te verwijderen moet hij
1
tegen de wijzers van de klok in worden ge-
draaid.
4
DMU25860
Ontluchtingsschroef
3
Die schroef bevindt zich op de brandstof-
ZMU02284
tankdop. Om ze los te draaien moet ze tegen
de wijzers van de klok in worden gedraaid.
DMU26180
Afstandsbediening
De afstandsbedieningshendel bedient zowel
de schakelhendel als de gashendel. De elek-
trische schakelaars zijn op het afstandsbe-
dieningskastje gemonteerd.
1. Trim- en kantelbekrachtigingsschakelaar
2. Afstandsbedieningshendel
3. Neutraalvergrendelingstrekker
4. Neutraal-gashendel
5. Hoofdschakelaar / chokeschakelaar
6. Motorstopstrengschakelaar
7. Gashendelfrictieafstelling
DMU26190
Afstandsbedieningshendel
Door de hendel naar voor te duwen vanuit de
neutrale stand wordt de vooruitversnelling
ingeschakeld. Door de hendel naar achter te
trekken vanuit de neutrale stand wordt de
achteruitversnelling ingeschakeld. De motor
