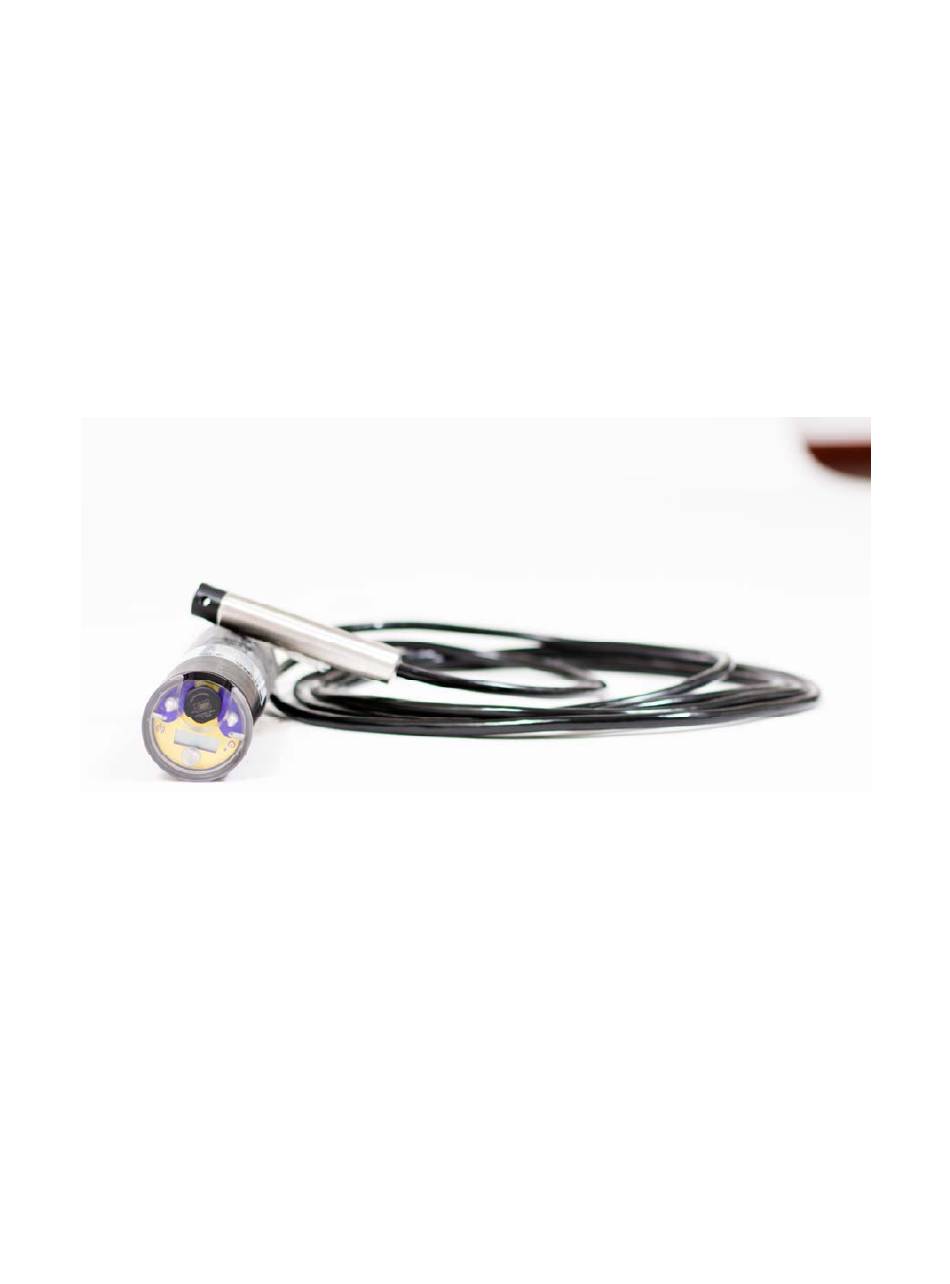

- Pagina 1 MeetH2O-D Gebruikshandleiding Instrument type nummer: 130912 Instrument hardware versie: 1.20 Datum: 20-8-2016 Handleiding versie: 1.50...
-
Pagina 2: Inhoudsopgave
Sensor aansluitingen ...................... 29 9. Interne temperatuur monitoring ..................31 10. Specificaties ....................... 32 11. Appendices ......................... 36 Formules die in de MeetH2O-D worden gebruikt ............... 36 Accessoires en gerelateerde producten ................38 Bestel gegevens ......................... 39 ElliTrack-D grondwaterstand logger... -
Pagina 3: Inleiding
De MeetH2O-D meet de waterdruk om de hoogte van de waterkolom in de peilbuis te bepalen. Het instrument is uitgerust met een klein display waarop informatie te zien is die bij het installeren en tijdens onderhoud van belang is, zoals: ... -
Pagina 4: Overzicht Van Het Systeem
1. Overzicht van het systeem De MeetH2O-D druksensor past in peilbuizen van 32 mm en groter. De behuizing van de logger past in een 2” peilfilter, zie hieronder. ElliTrack-D grondwaterstand logger... - Pagina 5 Installatie in een 2” buis: ElliTrack-D grondwaterstand logger...
- Pagina 6 Installatie in een 32 mm buis. ElliTrack-D grondwaterstand logger...
-
Pagina 7: Werking
Display functies van de MeetH2O-D De MeetH2O-D heeft 2 schakelaars die met een magneet bediend kunnen worden. De positie van de schakelaars is aangegeven op het front van de logger behuizing. De schakelaar aan de linkerzijde is bedoeld om door het menu te stappen. - Pagina 8 Dit is de berekende waterkolom in cm (dus de waterkolom boven de sensor, ofwel de diepte van de sensor onder het groundwater oppervlak). Als u de linker schakelaar bedient in het PrES menu, verschijnt het volgende menu: dEPt. ElliTrack-D grondwaterstand logger...
- Pagina 9 12.6°C. Als u de linker schakelaar bedient in het t menu, verschijnt weer het SEnd menu. Het display schakelt automatisch uit na ongeveer 30 seconden. ElliTrack-D grondwaterstand logger...
-
Pagina 10: Communicatie Met Het Ellitrack Portal
Van nu af aan verbindt de unit twee keer per dag Hetzelfde geldt voor alle andere instellingen. De MeetH2O-D kan gedwongen worden contact te maken met het portal met het SEnd menu, zodat de instellingen worden gesynchroniseerd. De verbinding tussen de logger in het veld en het portal kan niet gegarandeerd worden. De verbinding is afhankelijk van de beschikbaarheid van het mobiele netwerk en lokale omstandigheden. -
Pagina 11: Bepalen Van Het Benodigde Sensor Bereik
ElliTrack portal worden ingevoerd. U kunt dit achteraf doen of op kantoor laten doen of zelf doen met een mobiel apparaat dat met internet kan verbinden. Als de waarde in het portal is ingevoerd, laat dan de MeetH2O-D via het menu ‘SEnd’ verbinding maken met het portal. - Pagina 12 Bij een waarde van 4 of lager is geen goede verbinding mogelijk. De MeetH2O-D kan worden uitgerust met een externe antenne. Dit is zinvol als door het verplaatsen van de antenne het bereik aanzienlijk verbeterd kan worden. Bedenk dat het bereik sterk beïnvloed kan worden door weersomstandigheden en seizoenen (plantengroei, regen, sneeuw).
- Pagina 13 ElliTrack.nl webportal diepte [cm] instellingen. grond met verrekening van: temperatuur [°C] Constanten: saliniteit [g/kg] - waarde C zwaartekracht [m/s ] - waarde D peilbuis - waarde X - zwaartekracht - saliniteit druk sensor Logger: met interne temperatuur - log intervaltijd...
-
Pagina 14: Externe Antenne
Pas op bij het openen van de MeetH2O-D met externe antenne bij het verwisselen van de batterij. Om de logger te openen dient eerst de wartel op het frontje te worden losgedraaid zoals in de tekening getoond. -
Pagina 15: Ellitrack Portal
Als het nodig is kan de tape verwijderd worden en de externe antenne weer worden losgenomen. 6. ElliTrack portal De MeetH2O-D levert data af bij het ElliTrack portal middels mobiel internet (GPRS). ElliTrack.nl doet het volgende: Het stelt u in staat een groot aantal meetpunten te beheren ... - Pagina 16 In het voorbeeld kijken we naar 14031211: Druk op 'Zoeken'. ElliTrack-D grondwaterstand logger...
- Pagina 17 Voor dit meetpunt moeten verschillende instellingen worden gedaan teneinde registraties van de waterstand t.o.v. NAP te krijgen. De diepte van de sensor t.o.v. de bovenkant van de peilbuis moet in het portal worden ingevoerd, en ook de afstand van bovenkant peilbuis t.o.v. NAP moet worden ingesteld. ElliTrack-D grondwaterstand logger...
- Pagina 18 Klik op het meetpunt (het groene vlak). De grafiek van de metingen van de afgelopen week worden getoond. Onder de grafiek zijn de datatransmissies te zien die het meetpunt naar de website heeft gestuurd. Klik op de tab 'Sensoren'. ElliTrack-D grondwaterstand logger...
- Pagina 19 In dit scherm staan de instellingen voor de positie van de sensor en voor de alarmen. Ga naar het scherm voor de instellingen door op het kladblokje achter de sensor 'Waterstand' te klikken. Er verschijnt dan een overzicht van de details van deze sensor. ElliTrack-D grondwaterstand logger...
- Pagina 20 Als we andere waarden invullen zal de grafiek meteen aangepast worden en de data die onder grafiek staat wordt verrekend met deze nieuwe gegevens. Als we b.v. voor de afstand van de bovenkant peilbuis b.v. 120 cm invullen komt de grafiek er als volgt uit te zien: ElliTrack-D grondwaterstand logger...
- Pagina 21 Als er een alarm optreedt maakt het meetpunt contact met het portal om te controleren of er een alarm verstuurd moet worden en waar het naartoe moet. Bij de alarmen kan een alarmgevoeligheid worden ingesteld. De alarmgevoeligheid wordt gebruikt om bij rond de alarmwaarde fluctuerende meetwaarden niet voortdurend alarmen te krijgen. ElliTrack-D grondwaterstand logger...
- Pagina 22 Ga naar het tabblad 'Instellingen' van het meetpunt: Dit geeft een overzicht van de huidige instellingen. Klik op 'Bewerken' om dit aan te passen. In dit tabblad kunnen o.a. de alarminstellingen worden gewijzigd, waartoe we ons hier beperken. ElliTrack-D grondwaterstand logger...
- Pagina 23 Als u geen extra meetwaarden wilt hebben vult u 0 in. Als u een getal invult dat ertoe zou leiden dat het normale zendinterval wordt overschreden, is het gewone zendinterval bepalend. ElliTrack-D grondwaterstand logger...
-
Pagina 24: Batterij
7. Batterij De MeetH2O-D wordt gevoed met een D-cel Lithium batterij. Lithium batterijen vereisen speciale behandeling. Lees dit hoofdstuk aandachtig en stel zeker dat iedereen die met de batterijen werkt op de hoogte is van deze informatie. Omgaan met de batterijen... -
Pagina 25: Opslag En Ingebruikname
De temperatuur heeft een kleine maar niet geheel verwaarloosbare invloed, zeker als de batterij aan het eind van zijn levensduur is. Kouder is slechter. Bij hoge temperatuur neemt de batterijcapaciteit onherstelbaar af. ElliTrack-D grondwaterstand logger... - Pagina 26 L (nom) L (min) 1250 1500 1700 1150 0,33 1770 1333 1944 1944 Deze tabel kan slechts indicatief gebruikt worden, de werkelijke levensduur wordt bepaald door de gebruiksomstandigheden. De batterij wordt als volgt in de MeetH2O-D geplaatst: ElliTrack-D grondwaterstand logger...
- Pagina 27 Open de behuizing. PAS OP - indien de MeetH2O-D is voorzien van een externe antenne, lees dan eerst hoofdstuk 5. Schuif de batterijhouder naar buiten: De MeetH2O-D kan data gedurende 60 seconden vasthouden zonder batterij. Als het verwisselen van de batterij langer duurt dan 60 seconden gaat alle data die nog in het systeem zit verloren.
- Pagina 28 Onder de batterij zit een droogpatroon. Het wordt aanbevolen dit patroon tegelijk met de batterij te vervangen. Let op de positie van de oriëntatie nok als u de logger weer sluit. ElliTrack-D grondwaterstand logger...
-
Pagina 29: Sensor Aansluitingen
8. Sensor aansluitingen Er kunnen verschillende fabricaten sensoren worden aangesloten op de MeetH2O-D. Het aansluiten van de sensor moet door gekwalificeerd personeel worden uitgevoerd. Het verkeerd aansluiten kan leiden tot beschadiging van de sensor en/of de logger en/of leiden tot verkeerde aanwijzing van het systeem. - Pagina 30 De ontluchtingsslang moet worden afgesloten met het meegeleverde filter. Dit filter zorgt ervoor dat er geen vocht en kleine deeltjes in de ontluchtingsslang kunnen komen. Vocht en vuil dat de slang in kan zal uiteindelijk bij de sensor uitkomen en de metingen verstoren. Stel zeker dat de slang droog en schoon blijft. ElliTrack-D grondwaterstand logger...
-
Pagina 31: Interne Temperatuur Monitoring
Noord-Europese landen. Anderzijds kunnen in de winter extreem lage temperaturen optreden. De logger is geschikt voor gebruik in het veld (zie specificaties), maar de levensduur van logger en batterij worden uiteraard beïnvloed door de omstandigheden. ElliTrack-D grondwaterstand logger... -
Pagina 32: Specificaties
@ antenna connection) 850/900 MHz: GSM Power Class 4 (33 dBm ± 2 dB @ antenna connection) GSM/GPRS Receiver Sensitivity (Typical): 1800/1900 MHz: <-106 dBm, GPRS Coding Scheme 1 (CS1) 850/900 MHz: <-106 dBm, GPRS Coding Scheme 1 (CS1) ElliTrack-D grondwaterstand logger... - Pagina 33 Bereik: minimum bereik 5 mH2O (bij bestelling bereik opgeven, standaard bereiken 5- 10-15-20 en 30 meter) Kabel mantel materiaal: Kabel kleur: Zwart Omgevingstemperatuur (werkend): -10…35°C Temperatuur gecompenseerd werkgebied: 0...30°C Omgevingstemperatuur (opslag/transport): -30…60°C Sensor afmetingen: diameter: 19 mm ElliTrack-D grondwaterstand logger...
- Pagina 34 110 mm Sensor materiaal behuizing: RVS316L en POM Temperatuur verloop nulpunt: ≤ ±0.01%fso/°C Temperatuur verloop bereik: ≤ ±0.01%fso/°C ±0.1% per jaar maximum Bereik stabiliteit: Overbelasting bereik: 1.5 keer nominaal bereik Temperatuur sensor nauwkeurigheid: 1%fs (0~30°C) Keurmerken: ElliTrack-D grondwaterstand logger...
- Pagina 35 Logger afmetingen: 49 mm 30 mm 23 mm ElliTrack-D grondwaterstand logger...
-
Pagina 36: Appendices
Appendices Formules die in de MeetH2O-D worden gebruikt De MeetH2O-D meet druk. Om uit de gemeten druk de waterkolom te berekenen moet de temperatuur van het water, het zoutgehalte en de lokale zwaartekracht bekend zijn. De volgende formules worden gebruikt:... - Pagina 37 10 °C Dan volgt: rhos = 999.728 kg/m rhos = 1026.979 kg/m druk = 10077.03 N/m /m = 0.1007703 bar/m Dus als de gemeten druk 0.1 bar is, is de water kolom 0.1/0.1007703 = 0.9924 m. ElliTrack-D grondwaterstand logger...
-
Pagina 38: Accessoires En Gerelateerde Producten
Kabel geleider voor 32 mm peilfilters De volgende reserve onderdelen zijn verkrijgbaar. Silica gel droogpatroon MeetH2O batterij Magneet voor de bediening Gerelateerde producten zijn: MeetH2O-Ec geleidbaarheid logger MeetH2O-W akoestische grondwater logger ElliTrack-D grondwaterstand logger... -
Pagina 39: Bestel Gegevens
Standaard wordt de LI-18.6 sensor aangesloten. Afwijkende sensoren in overleg. Pas op: de sensor en logger horen bij elkaar. De kalibratiegegevens van de sensor worden in de logger opgeslagen en verwisselen van logger of sensor leidt tot foutieve metingen. ElliTrack-D grondwaterstand logger... - Pagina 40 GARANTIE EN AANSPRAKELIJKHEID MeetH2O & Leiderdorp Instruments BV garanderen dat dit product zorgvuldig is getest om zeker te stellen dat het aan de gepubliceerde specificaties voldoet. U kunt uitsluitend aanspraak maken op garantie wanneer het product volgens de in deze handleiding beschreven procedures is geïnstalleerd en gebruikt.
