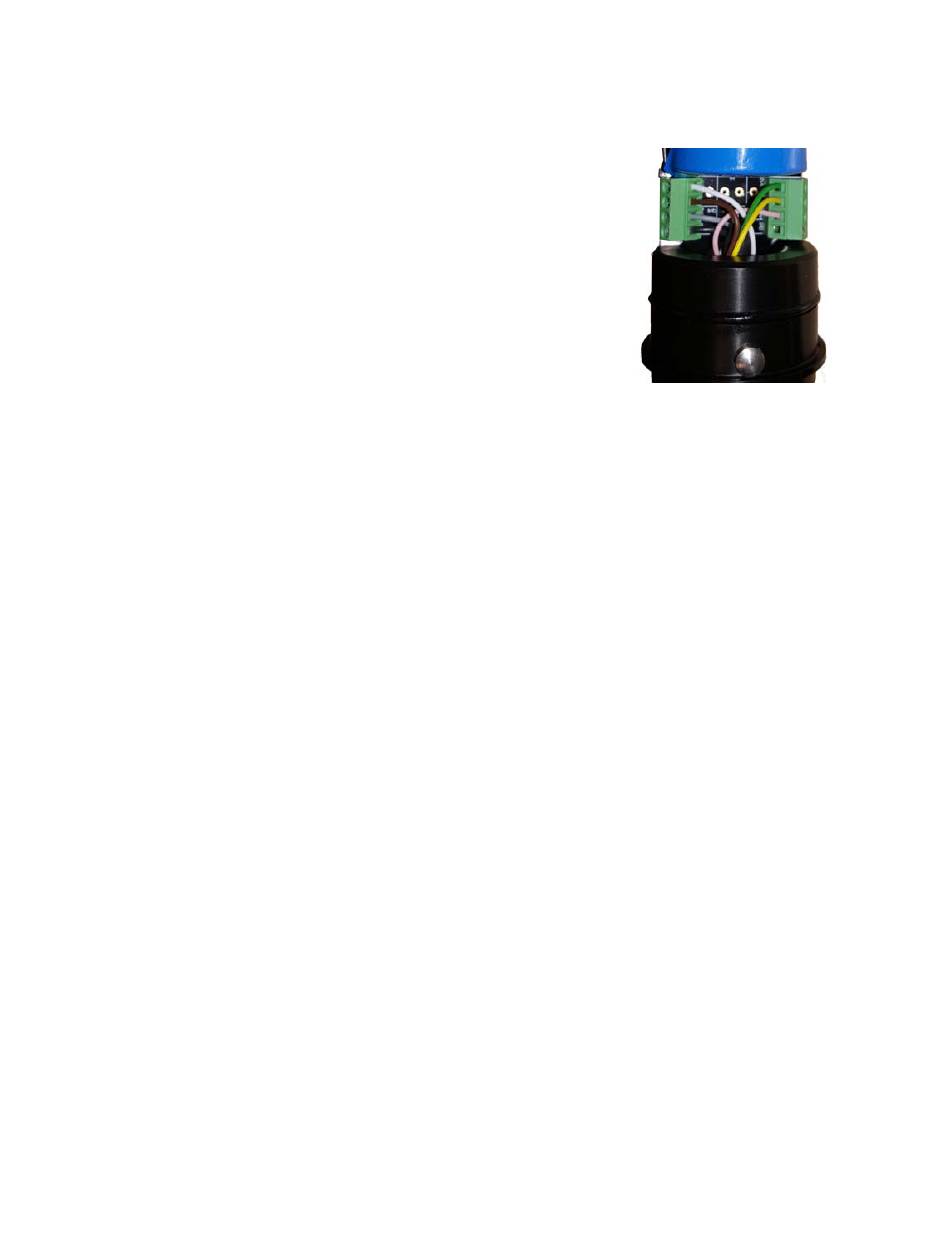

- LI-18.6 sensor (standaard uitvoering):
De kabel die aan de sensor zit heeft 6 aders en een ontluchtingsslang (bij
het z.g. gauge type, dat automatisch is gecompenseerd voor variaties in
de luchtdruk).
De functie van de aders is:
sensor voeding + (wit)
sensor voeding – (bruin)
sensor output + (groen)
sensor output – (geel)
2 x NTC (grijs en rose)
Verder wordt de afscherming van de kabel aangesloten, deze aansluiting is geïsoleerd met een zwarte
krimpkous.
De ontluchtingsslang moet worden afgesloten een filter. Dit filter zorgt ervoor dat er geen vocht en kleine
deeltjes in de ontluchtingsslang kunnen komen. Vocht en vuil dat de slang in kan zal uiteindelijk bij de
sensor uitkomen en de metingen verstoren.
Stel zeker dat de slang droog en schoon blijft.
- BCM sensor:
De kabel die aan de sensor zit heeft 6 aders en een ontluchtingsslang (bij het z.g. gauge type, dat
automatisch is gecompenseerd voor variaties in de luchtdruk).
De functie van de aders is:
Sensor voeding + (rood)
Sensor voeding – (blauw)
Sensor output + (geel)
Sensor output – (groen)
2 x NTC (wit en bruin)
Bruin en blauw worden samen aangesloten.
De ontluchtingsslang moet worden afgesloten met het meegeleverde filter. Dit filter zorgt ervoor dat er geen
vocht en kleine deeltjes in de ontluchtingsslang kunnen komen. Vocht en vuil dat de slang in kan zal
uiteindelijk bij de sensor uitkomen en de metingen verstoren.
Stel zeker dat de slang droog en schoon blijft.
ElliTrack-D grondwaterstand logger
