Aansluitingen
In deze sectie worden de verbindingen beschreven van:
–
–
–
6.1
Systeemcomponenten aansluiten
6 2

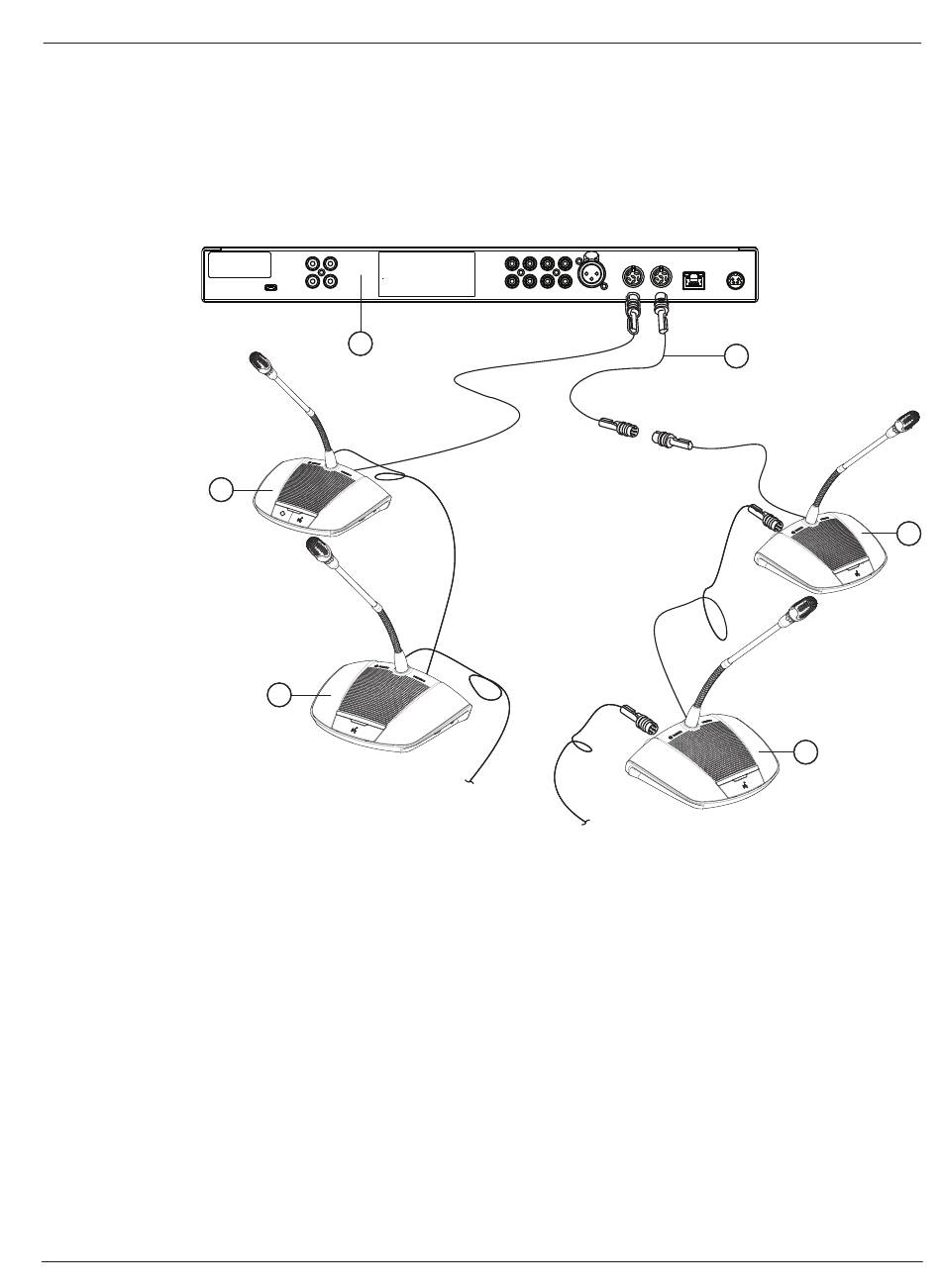

Afbeelding 6.1: Vergaderposten aansluiten
Voor gedetailleerde informatie over de aansluitingen van het Digitaal discussiesysteem
CCS 1000 D raadpleegt u:
–
–
–
1.
2.
Bosch Security B.V.
de Besturingseenheid
de Vergaderpost
de Uitbreidingseenheid
6 1
6 2
Aansluitingen besturingseenheid, pagina 27
Aansluitingen van uitbreidingseenheid, pagina 31
Aansluitingen vergaderpost, pagina 30
Sluit de vergaderposten (2) in een doorlusconfiguratie aan, indien nodig met
gebruikmaking van verlengkabels (3), op de 'Trunk'-aansluitingen aan de achterzijde van
de besturingseenheid (1) en de optionele uitbreidingseenheden.
Opmerking: in de bovenstaande afbeelding wordt enkel een klein systeem met
besturingseenheid getoond. Raadpleeg Configuraties en beperkingen, pagina 19 voor
informatie over het maximale aantal vergaderposten en uitbreidingseenheden die kunnen
worden aangesloten op een systeem, inclusief verlengkabels.
Zet indien nodig de systeemkabels vast met kabelklemmen en kabelborgklemmen.
