Digitaal discussiesysteem
6.4
Aansluitingen van uitbreidingseenheid
1

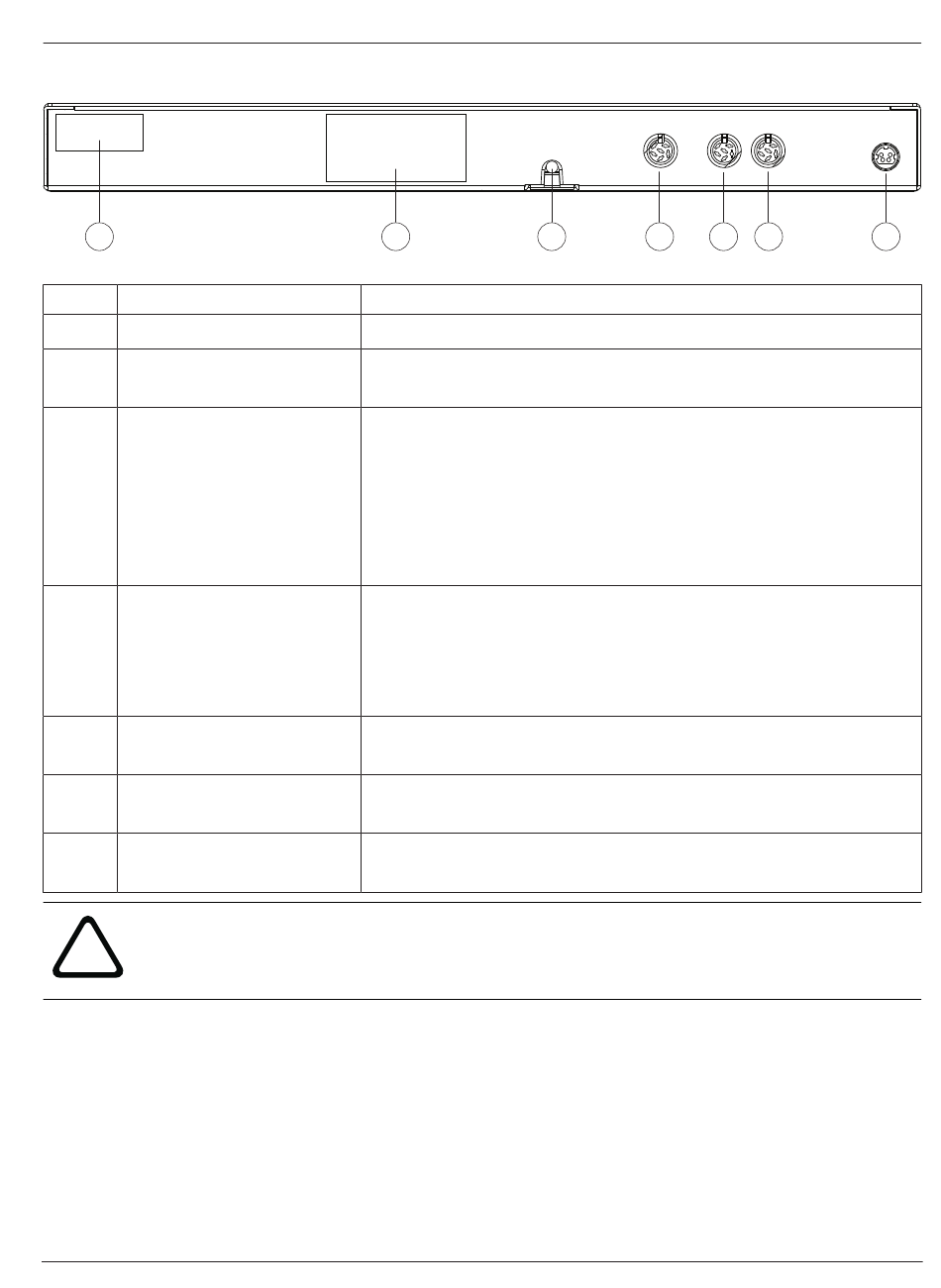

Afbeelding 6.4: Achteraanzicht van CCSD‑EXU
Nummer Item
1
FCC-label
2
Productlabel
3
Trunk-kabel met connector
4
Trunk-aansluiting
5
Aftakkingsverbinding
6
Aftakkingsverbinding
7
Voeding 24V 6A
Voorzichtig!
Niet-goedgekeurde voedingseenheden kunnen het apparaat beschadigen. Gebruik alleen de
!
originele door Bosch geleverde 24 VDC-voeding.
Bosch Security B.V.
2
Beschrijving
Label met de FCC-conformiteitsverklaring.
Label met informatie over het product, zoals producttype, serienummer,
technische gegevens en CE-markering.
Kabel van 2 m met 6‑polige ronde male connector en kabelborging voor
het aansluiten van de uitbreidingseenheid op de vorige component in de
doorlusconfiguratie. Dit kan
–
de Besturingseenheid,
–
een andere Uitbreidingseenheid,
–
een verlengkabel of
–
een Vergaderpost.
6‑polige ronde female connector voor het aansluiten van de volgende
component in de doorlusconfiguratie. Dit kan
–
een andere Uitbreidingseenheid,
–
een verlengkabel of
–
een Vergaderpost.
6‑polige ronde female connector voor het aansluiten van
vergaderposten.
6‑polige ronde female connector voor het aansluiten van
vergaderposten.
4‑polige ronde female connector voor het aansluiten van de 24 VDC-
voeding.
Instructiehandleiding
3
4
5
Aansluitingen | nl
31
6
7
2020.05 | V2.2 |
