Stappen
1. Lijn de grafische kaart uit met de connector van de PCI-Express-kaart op de systeemkaart.
2. Gebruik het uitlijningspunt om de grafische kaart op de connector aan te sluiten en druk de kaart stevig vast. Controleer of de kaart
goed is geplaatst.
3. Til het treklipje op om de PCIe-deur te sluiten.
Vervolgstappen
1. Plaats de zijplaat.
2. Volg de procedure in
Nadat u in de computer hebt
Optionele SMA-module verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de zijplaat.
Over deze taak

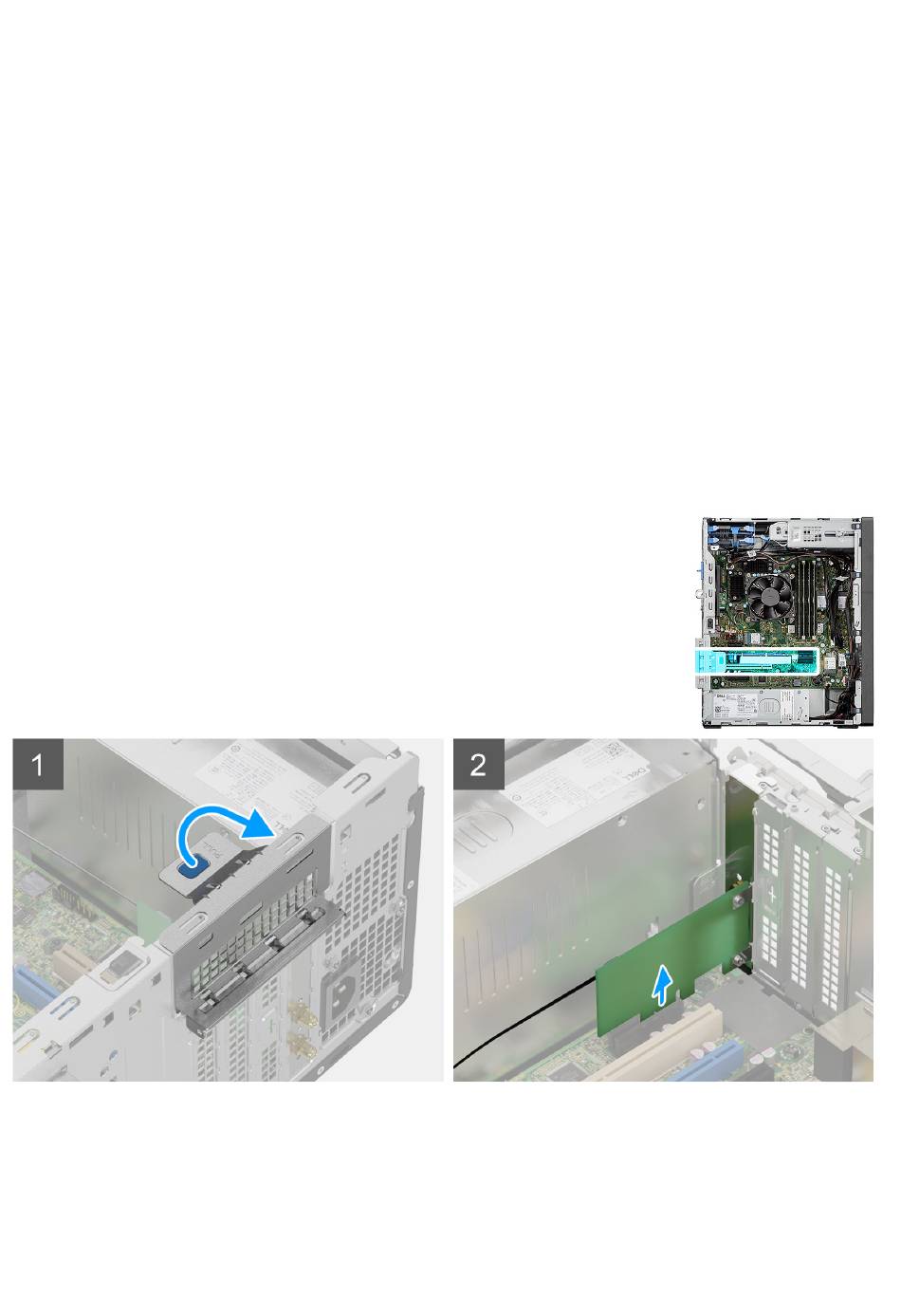

De volgende afbeeldingen geven de locatie van de optionele SMA-module aan en bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Til het treklipje op om de PCIe-deur te openen.
2. Houd de SMA-module vast en verwijder deze van de connector op de systeemkaart.
44
Onderdelen verwijderen en plaatsen
gewerkt.
werken.
