Dell OptiPlex 3000 Tower Servicehandleiding pagina 87
Inhoudsopgave

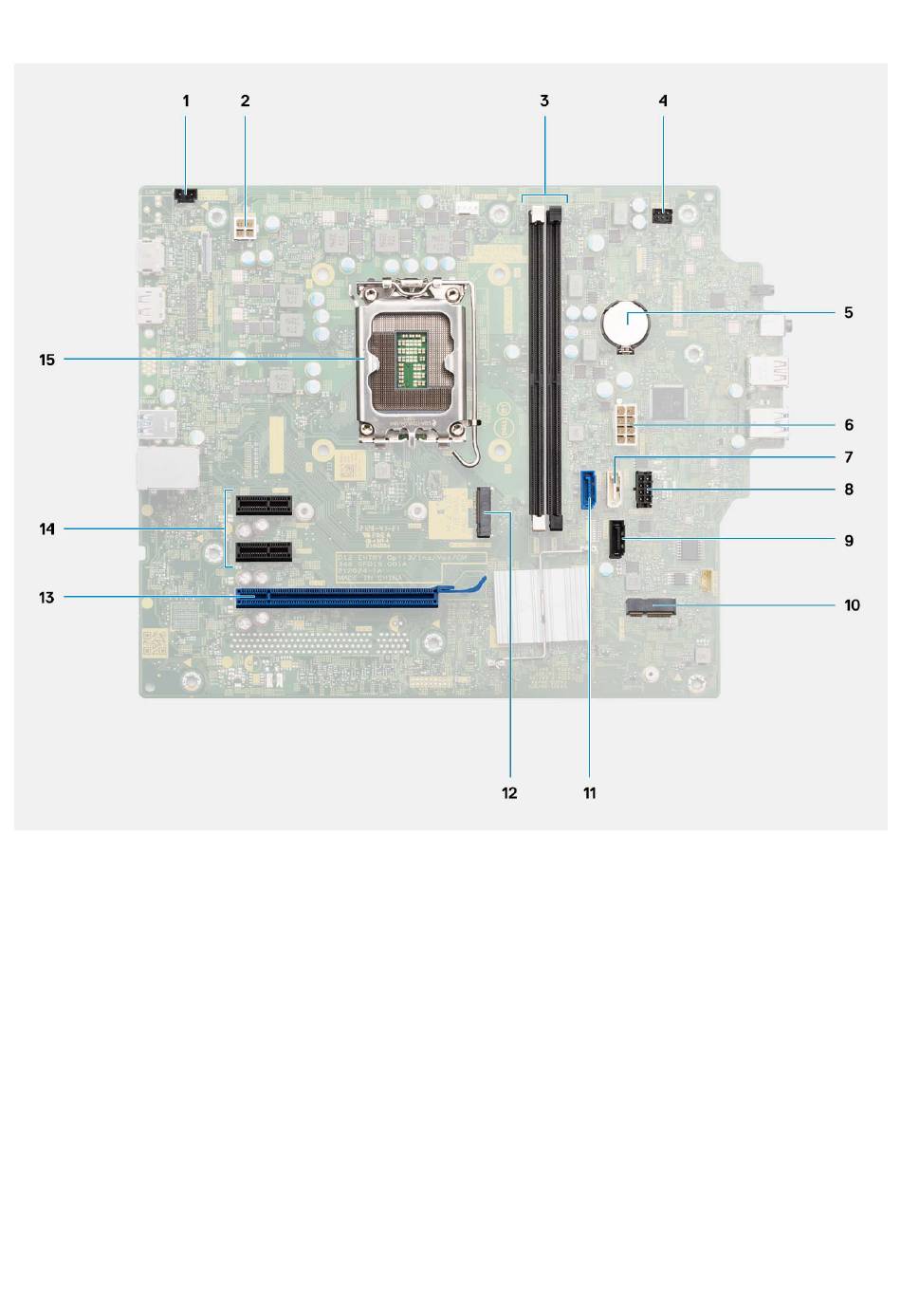

1. Connector voor de intrusieschakelaar
2. ATX CPU-voedingsconnector
3. Geheugenmoduleconnectoren
4. connector voor aan-uitknop
5. Knoopbatterij
6. Connector voor systeemvoeding
7. SATA-connector (wit)
8. Connector voor SATA-voedingskabel
9. SATA1-connector
10. M.2 WLAN-connector
11. SATA0-connector (blauw)
12. M.2 PCIe SSD-connector
13. PCIe x16 (Slot3)
14. PCIe x1 (slot 1/2)
15. Processorsocket
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de installatieprocedure.
