Technische gegevens
16 Technische gegevens
16.1 Bedradingsschema
16.1.1 Legende eengemaakt bedradingsschema
Uitgebreide handleiding voor de installateur
66
▪
Een deel van de recentste technische gegevens is beschikbaar op de regionale
Daikin-website (publiek toegankelijk).
▪
De volledige recentste technische gegevens zijn beschikbaar op het Daikin
Business Portal (authenticatie vereist).
Het bedradingsschema is bij de unit geleverd en bevindt zich op de binnenkant
van de buitenunit (onderkant van de bovenste plaat).
Voor gebruikte onderdelen en nummering, zie het bedradingsschema op de unit.
De onderdelen zijn genummerd met Arabische cijfers in oplopende volgorde en
wordt in het overzicht hieronder aangegeven door "*" in de onderdeelcode.

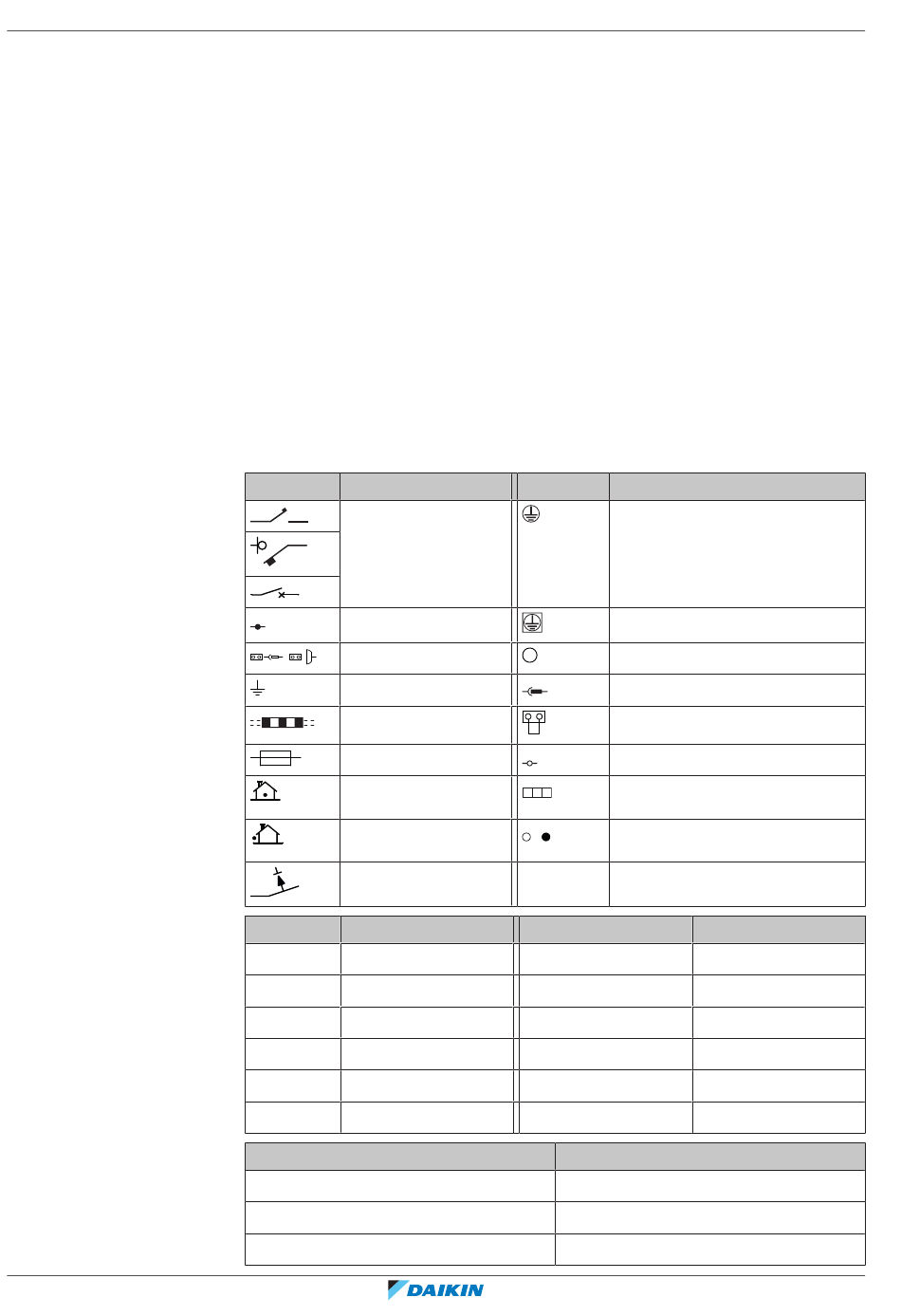

Symbool
Betekenis
Onderbreker
Aansluiting
Connector
,
Aarding
Lokale bedrading
Zekering
Binnenunit
INDOOR
Buitenunit
OUTDOOR
Reststroomapparaat
Symbool
Kleur
BLK
Zwart
BLU
Blauw
BRN
Bruin
GRN
Groen
GRY
Grijs
Symbool
A*P
BS*
BZ, H*O
Symbool
Betekenis
Veiligheidsaarding
Beschermende aarding (schroef)
A
Gelijkrichter
Relaisconnector
Kortsluitconnector
Aansluitklem
Klemmenstrook
Kabelklem
Symbool
ORG
PNK
PRP, PPL
RED
WHT
YLW
Betekenis
Printplaat
Drukknop aan/uit, bedrijfsschakelaar
Zoemer
Kleur
Oranje
Roze
Paars
Rood
Wit
Geel
RXQ-A_ARXQ-A
R32 Split-reeks
4P513661-11K – 2021.07
