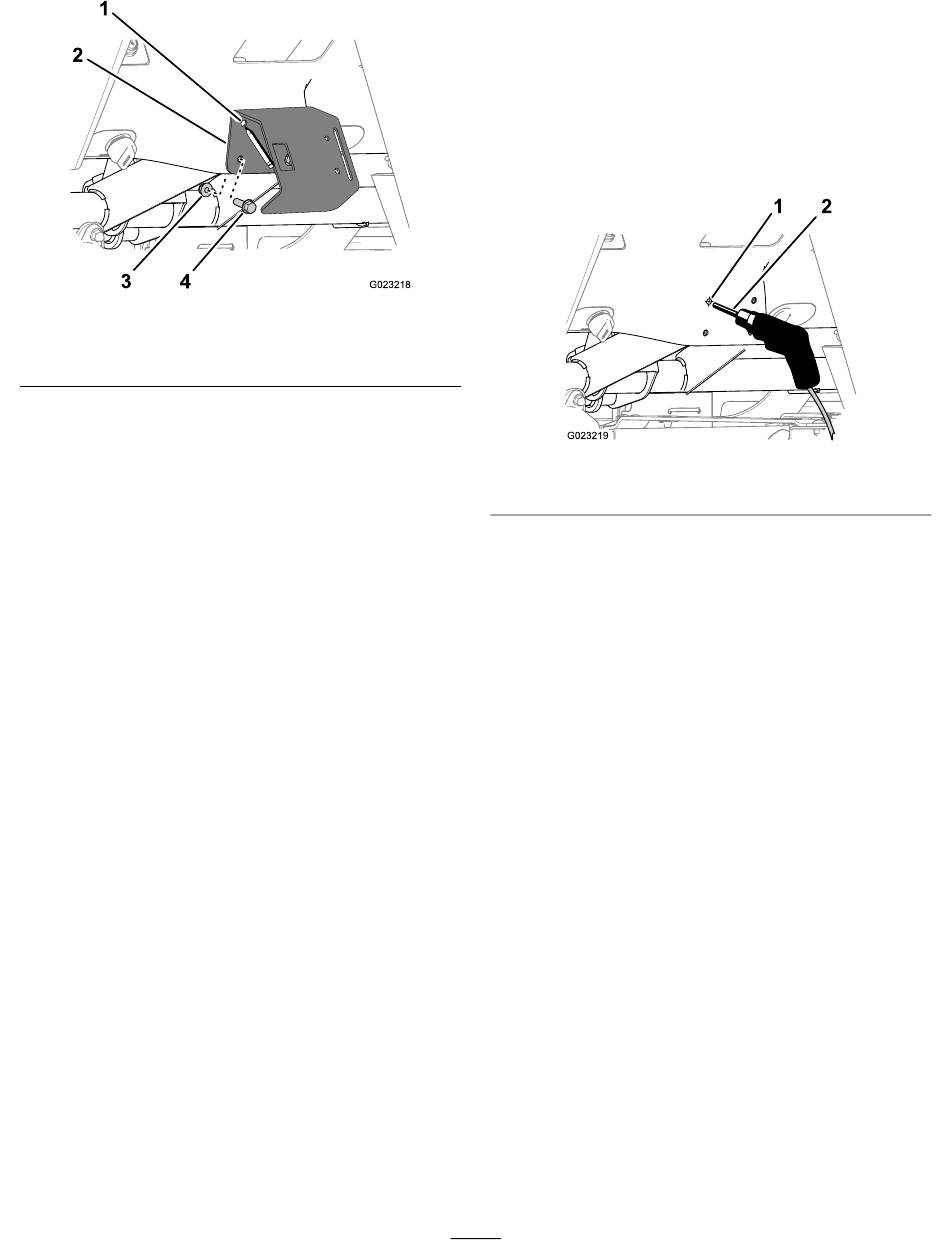

Figuur 17
1. Opening in beugel
2. Beugel van de gashendel
3. Draai de beugel van de gashendel met de hand vast
aan het dashboard; gebruik de 3 flensbouten (5/16 x 1
inch) en 3 flensmoeren
3. Flensmoer
4. Flensbout (5/16 x 1 inch)
(Figuur
17).
4. Markeer de opening bovenaan rechts in de beugel van
de gashendel op het dashboard
5. Verwijder de bouten en moeren waarmee de beugel
van de gashendel bevestigd is aan het dashboard en
verwijder de beugel.
6. Zoek het midden van de markering die u aangebracht
hebt in stap
4
en markeer deze locatie met een
centerpons.
(Figuur
1. Markering van centerpons
7. Boor op de centerponsmarkering een gat van 8,5 mm
in het dashboard
Opmerking: De bevestigingsbeugel van het
dashboard is standaard voorzien van een opening op
deze locatie.
De beugel van de gashendel monteren
1. Lijn de gaten in de beugel van de gashendel uit met de
gaten in het dashboard
2. Bevestig de beugel van de gashendel aan het dashboard;
gebruik de 4 flensbouten (5/16 x 1 inch) en 4
flensmoeren
(Figuur
9
(Figuur
17).
18).
Figuur 18
2. Boor van 8,5 mm
(Figuur
18).
(Figuur
17).
17).
