9
De kabelboom monteren
Benodigde onderdelen voor deze stap:
1
Kabelboom
5
Tie-wrap
Aansluiten op de interconnecties van
de hoofdkabelboom
1. Zoek aan de voorzijde van de machine en naast de
zekeringhouder de stekkers met 8 contacten en 8
aansluitpunten; deze zijn voor de voorste en achterste
kabelboom van de machine

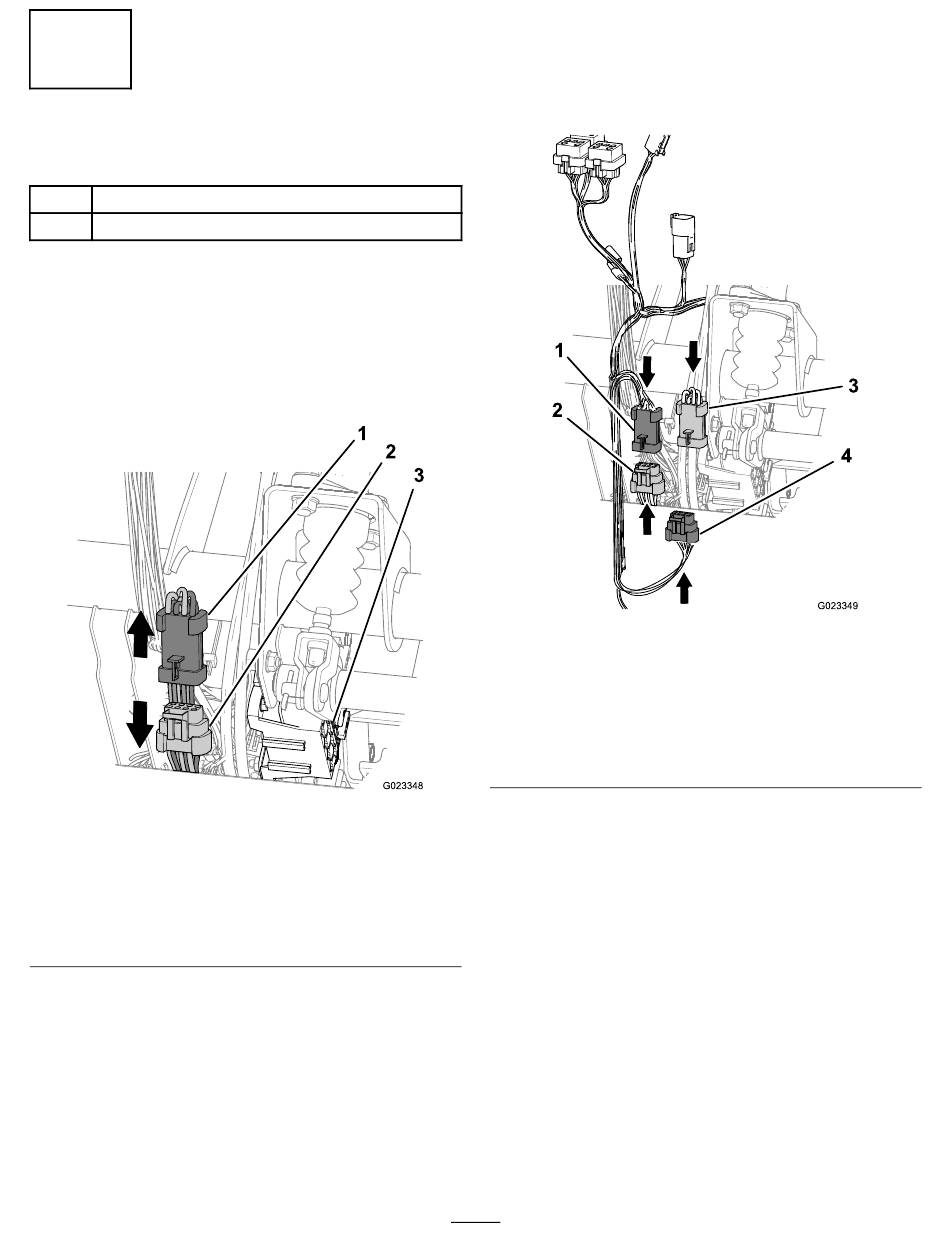

Figuur 21
1. Stekker met 8 contacten
(achterste kabelboom van
de machine)
2. Stekker met 8
aansluitpunten (voorste
kabelboom van de
machine)
(Figuur
21).
3. Zekeringhouder
2. Verwijder de stekker met 8 contacten en 8
aansluitpunten voor de voorste en achterste kabelboom
(Figuur
21).
3. Zoek de stekker met 8 contacten en 8 aansluitpunten
aan de kabelboom van de gashendelset
1. Stekker met 8 contacten
(kabelboom van
gashendel)
2. Stekker met 8
aansluitpunten (voorste
kabelboom van de
machine)
4. Sluit de stekker met 8 contacten van de
gashendelkabelboom aan op de 8 aansluitpunten voor
de voorste kabelboom van de machine
5. Sluit de stekker met 8 aansluitpunten van de
gashendelkabelboom aan op de 8 contacten voor de
achterste kabelboom van de machine
11
(Figuur
Figuur 22
3. Stekker met 8 contacten
(achterste kabelboom van
de machine)
4. Stekker met 8
aansluitpunten
(kabelboom van
gashendel)
(Figuur
(Figuur
22).
22).
22).
