Solitrend MMP40
4
7

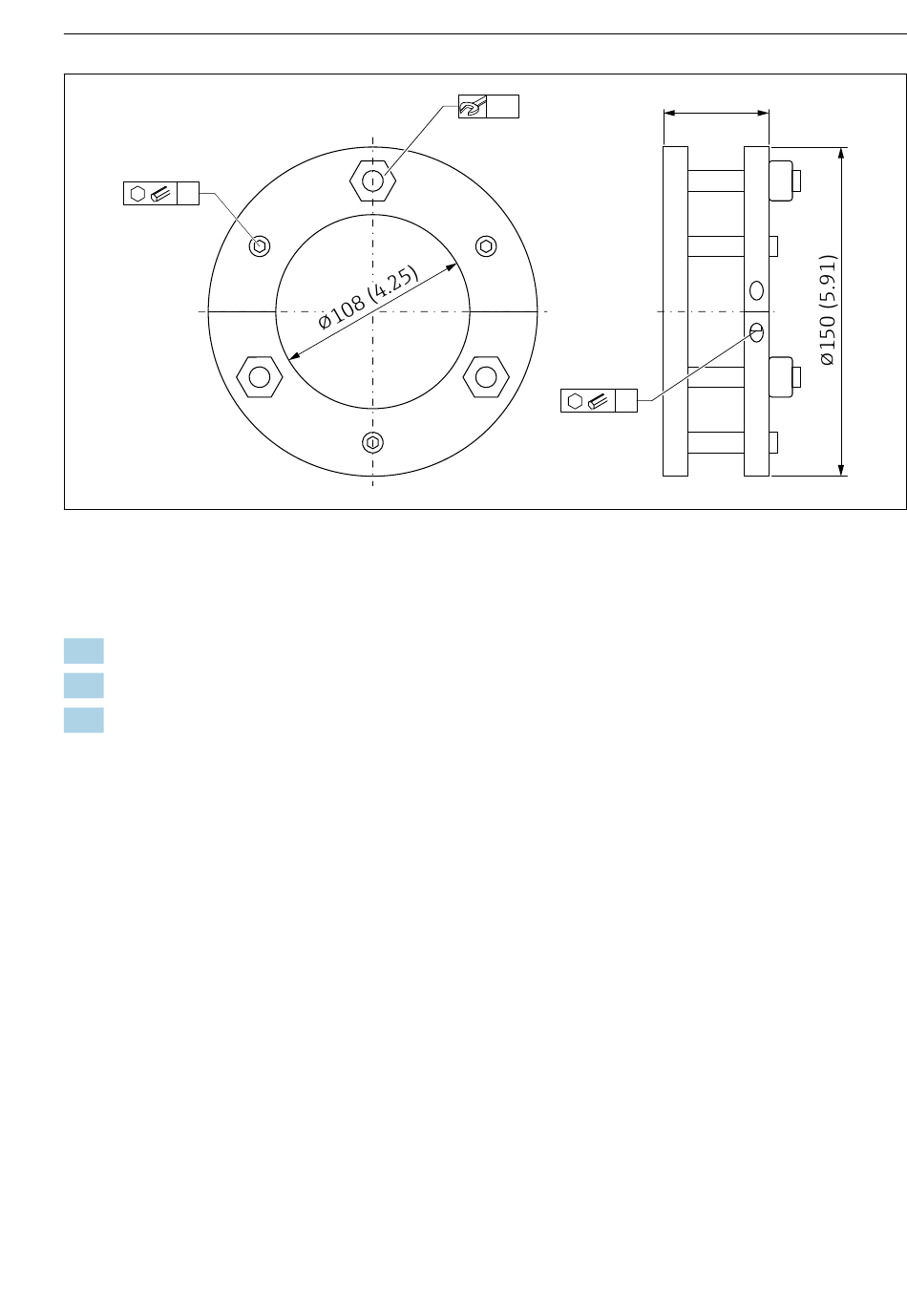

Montageframe voor ronde sensor, lange versie. Maateenheid mm (in)
Voor het lassen van de montageflens op de montagelocatie:
1.
Controleer de pasvorm tussen de sensor en montageframe
2.
Maak de uitsnede voor de sensor op de montagelocatie
3.
Monteer de sensor en lijn deze uit
Het oppervlak van de meetcel wordt vlak gemonteerd aan de materiaalzijde
6.4
Rechthoekige sensor
De rechthoekige sensor kan met vier schroeven worden geïnstalleerd (M8).
Een passende uitsparing moet worden gemaakt op de installatielocatie voor het installeren
van de meetcel met boringen om deze vast te zetten.
Endress+Hauser
17
6
Installatie
70 (2.76)
A0044664
11
