Solitrend MMP40
Aansluiting op een separaat display (optie)
18

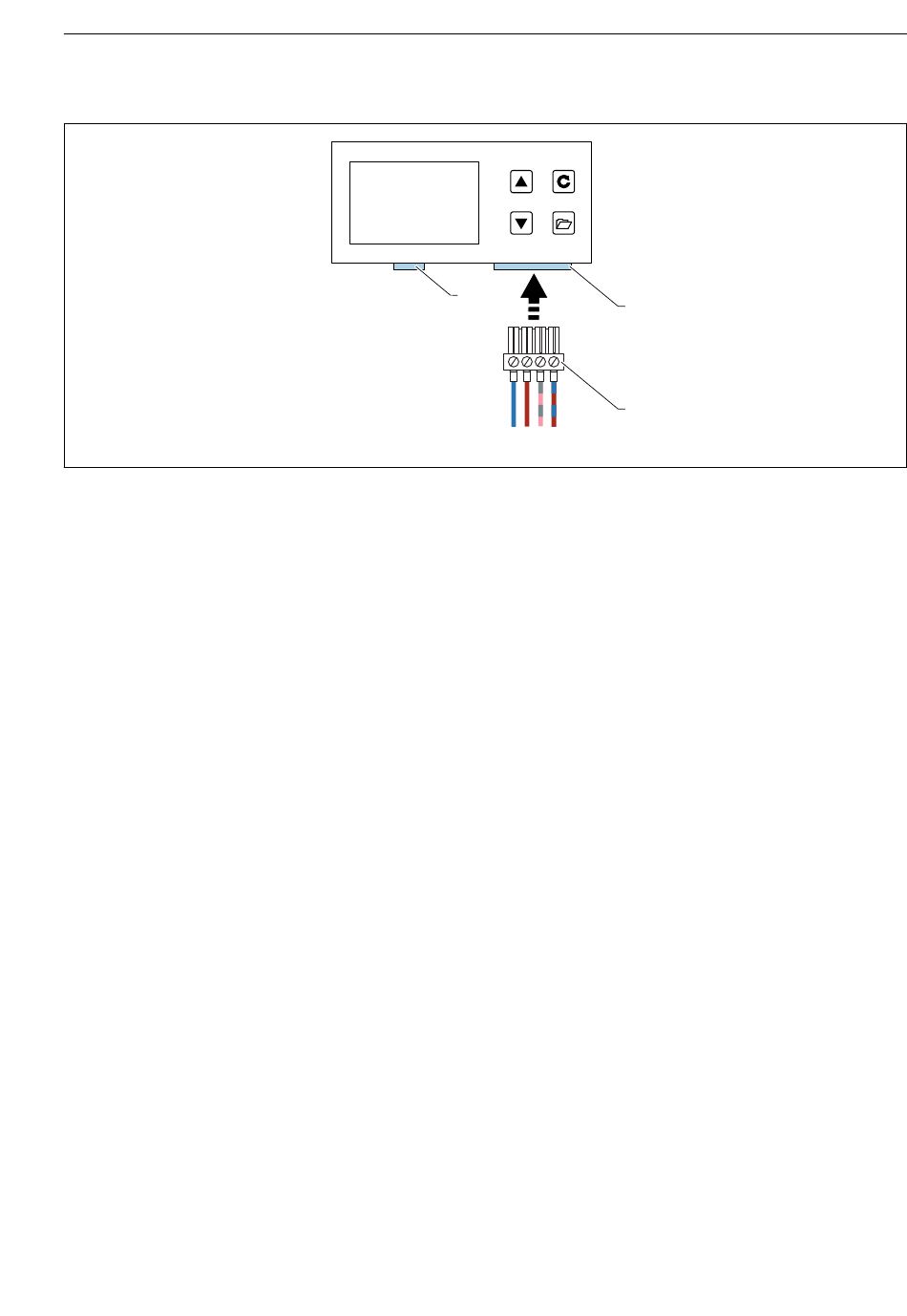

Aansluiting op een separaat display
A
USB (Mini B-type), USB-IMP-Bridge, firmware update (alleen voor servicedoeleinden)
B
Bus voor voedingsspanning en bus-interface
C
Connector voor voedingsspanning en bus-interface (opgenomen in levering voor "Separaat display")
1
0 V
voedingsspanning
DC
Aderkleur: blauw (BU)
2
12 ... 24 V
gestabiliseerde voeding
DC
Aderkleur: rood (RD)
3
IMP-Bus (RT)
Aderkleur: grijs (GY)/roze (PK)
4
IMP-Bus (COM)
Aderkleur: blauw (BU)/rood (RD)
Endress+Hauser
A
B
C
1 234
Elektrische aansluiting
A0040962
21
