Installatie
10

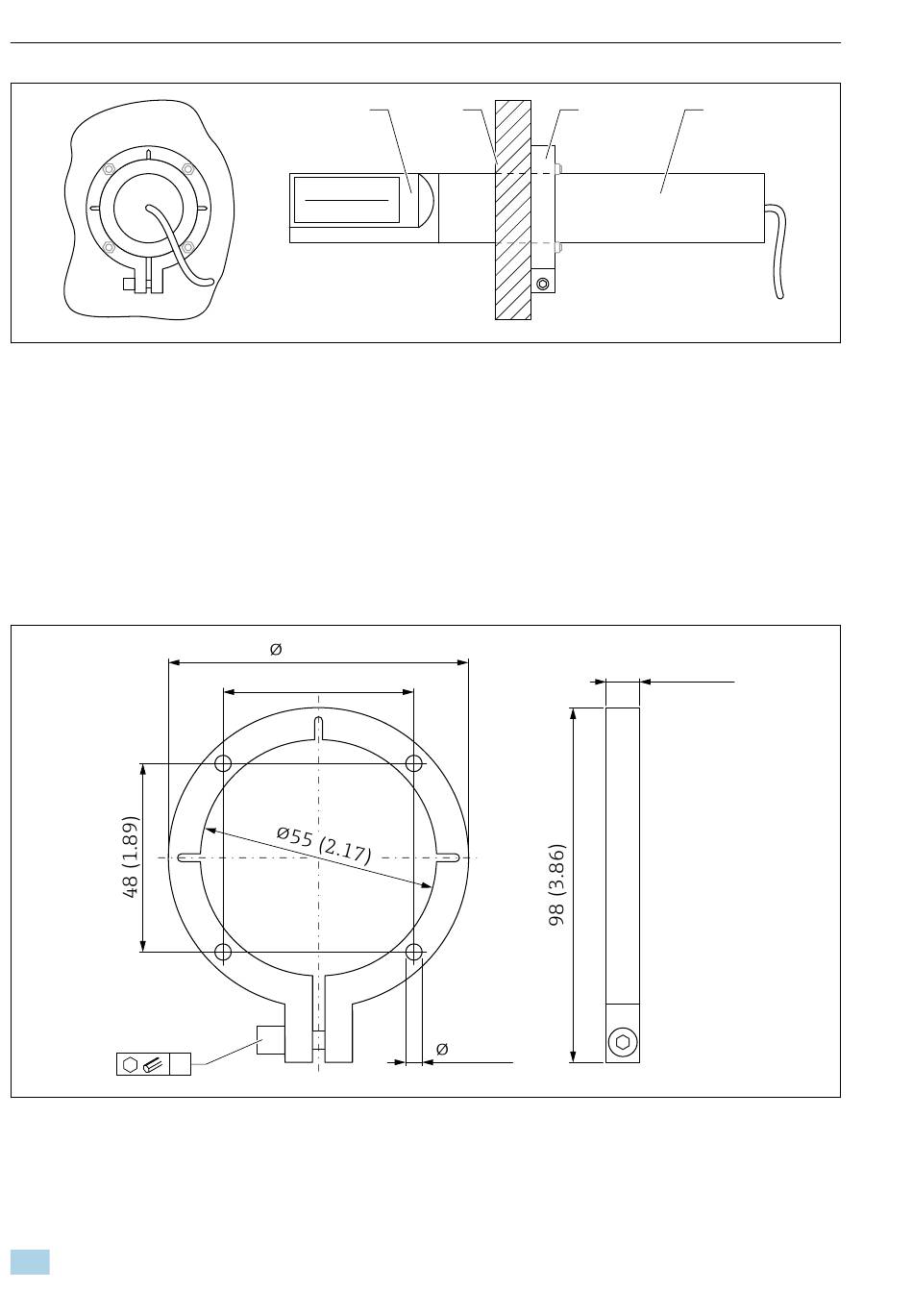

Staafsensor gemonteerd, achteraanzicht
1
Staafsensor
2
Tankwand
3
Montageflens
4
Installatiebuis / verlenging / adapter (accessoires)
6.6.1
Montageflens ⌀55 mm (2,17 in)
De montageflens voor de staafsensor kan worden gemonteerd op de tankwand..
6
11
Montageflens voor staafsensor. Maateenheid mm (in)
De montageflens dient als een sjabloon voor de montagegaten en de uitsnede voor de sensor
in de tank:
1.
Controleer de pasvorm tussen de sensor en de montageflens
14
1
80 (3.15)
48 (1.89)
3
2
7(0.28)
Solitrend MMP40
4
A0038248
10 (0.39)
A0038247
Endress+Hauser
