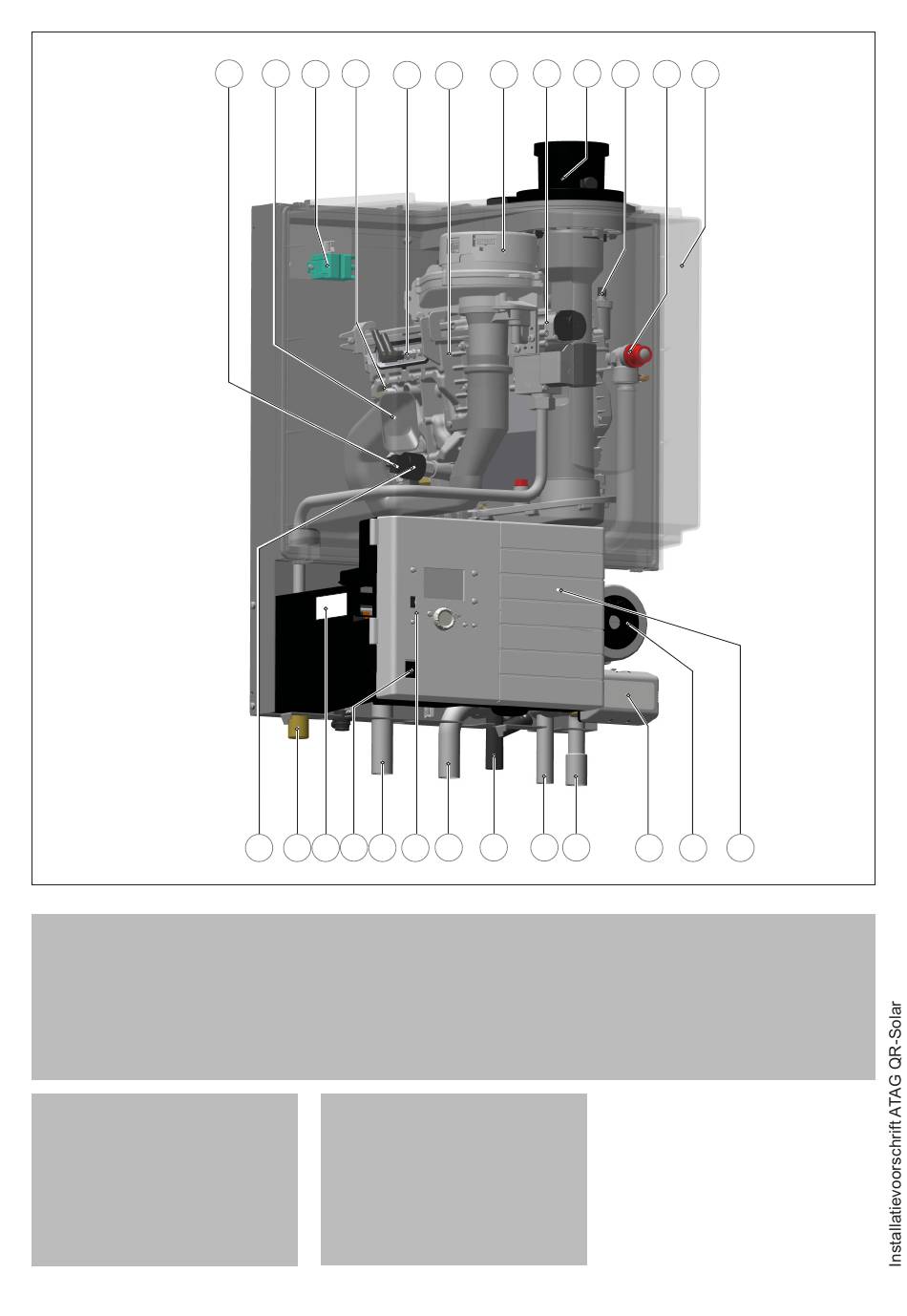

ketelweergave ATAG QR-Solar
1
Warmtewisselaar
2
Ontstekingselektrode
2a Ontstekingstrafo
3
Ventilatorunit
4
Luchtinlaatdemper
5
Gasblok
6
Overstortventiel
7
Automatische ontluchter
8
Rookgasafvoer
9
Luchtkast
G
Gasleiding
K
Koudwaterleiding
W
Warmwaterleiding
A
Aanvoerleiding CV
R
Retourleiding CV
S
Boilerretourleiding
U
Uitgaande collectorleiding
I
Ingaande collectorleiding
E
Expansievatleiding
C
Condensafvoerleiding
P1
4
2a
T1
T2
G
11
A
10a
10 Bedieningspaneel
10a Aan/Uit-schakelaar
11
Typeplaat ketel
12 Control Tower (CMS)
13 Driewegklep WW
14 Circulatiepomp A-label
15 Modulerende 3-wegklep (Zon-CV)
16 Inlaatcombinatie
17 Thermostatisch mengventiel
18 Expansievat
Z
Circulatieleidingaansluiting
T1 Aanvoersensor
T2 Retoursensor
T3 Boilersensor
T6 Boilervoeler Solar (∆T)
T9 CV-Solar retoursensor
P1 Waterdruksensor
Zie ook figuur 4.b + 4.c
5
2
3
1
R
C
E
S
10
8
7
6
9
13
14
12
19 Collectorpomp A-label
20 Overstortventiel Collectorcircuit
21 Aftapkraan boiler
22 Vul- en aftapkraan Collectorcircuit
23 Doorstroombegrenzer Collectorcircuit
24 Terugslagklep sanitairwater
25 Doorstroombegrenzer sanitair (alleen
200 l)
figuur 4.a
19
