Aansluiten van de ketel
Retour van cv-installatie
Aanvoer naar cv-installatie
Expansievat cv-installatie
Cv- en expansievataansluiting
Condensafvoerleiding
24

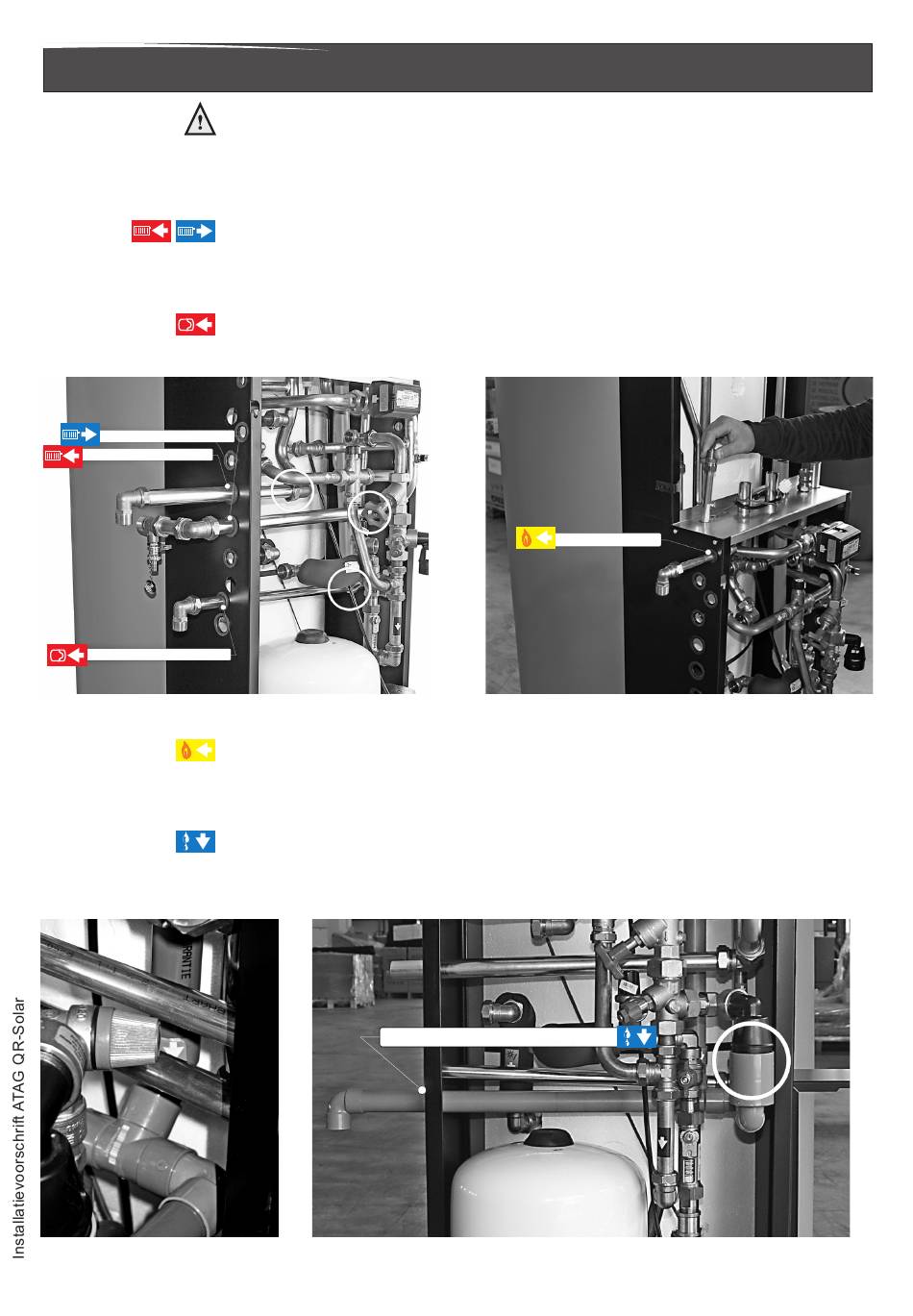

De ketel dient achter een gasdrukregelaar en gasmeter geplaatst te worden.
De ketel beschikt over onderstaande aansluitleidingen die, door middel van het om-
draaien van de knieverbindingen, zowel links als rechts van de ketel kunnen worden
aangesloten (de leidingen zijn voorgemonteerd voor aansluiting vanaf de linkerzijde).
-
Cv-leidingen (Zie figuur 6.a).
Deze kunnen met knelfittingen aangesloten worden op de installatie met (1x T-stuk)
28mmx1"en 28mmx480mm leidingen. De bijgeleverde vul-/aftapkraan moet op het
T-stuk in de retourleiding gemonteerd worden. Zie verder hoofdstuk 6.1.
-
Cv-Expansievatleiding (Zie figuur 6.a).
Op deze leiding ø22 mm moet met de 22mmx3/4"koppeling het expansievat voor de
cv-installatie worden aangesloten. Zie verder hoofdstuk 6.2.
Figuur 6.a
-
Gasleiding (Zie figuur 6.b).
Deze kan met een knelfitting (½" bu x 15 mm) op de ketel worden aangesloten. Buiten
de ketel moet een gaskraan onder handbereik in de gasleiding worden opgenomen.
Zie verder hoofdstuk 6.5.
-
Condensafvoerleiding (Zie figuur 6.c).
Dit is een ovale 24 mm kunststofleiding die via een open verbinding aan een sifon is
aangesloten. Hierop kan met ø32 mm PVC de afvoer worden aangesloten. Zie verder
hoofdstuk 6.7.
Condensafvoerleiding (380 Liter)
Gasleiding
Gasleiding
Figuur 6.b
Figuur 6.c
