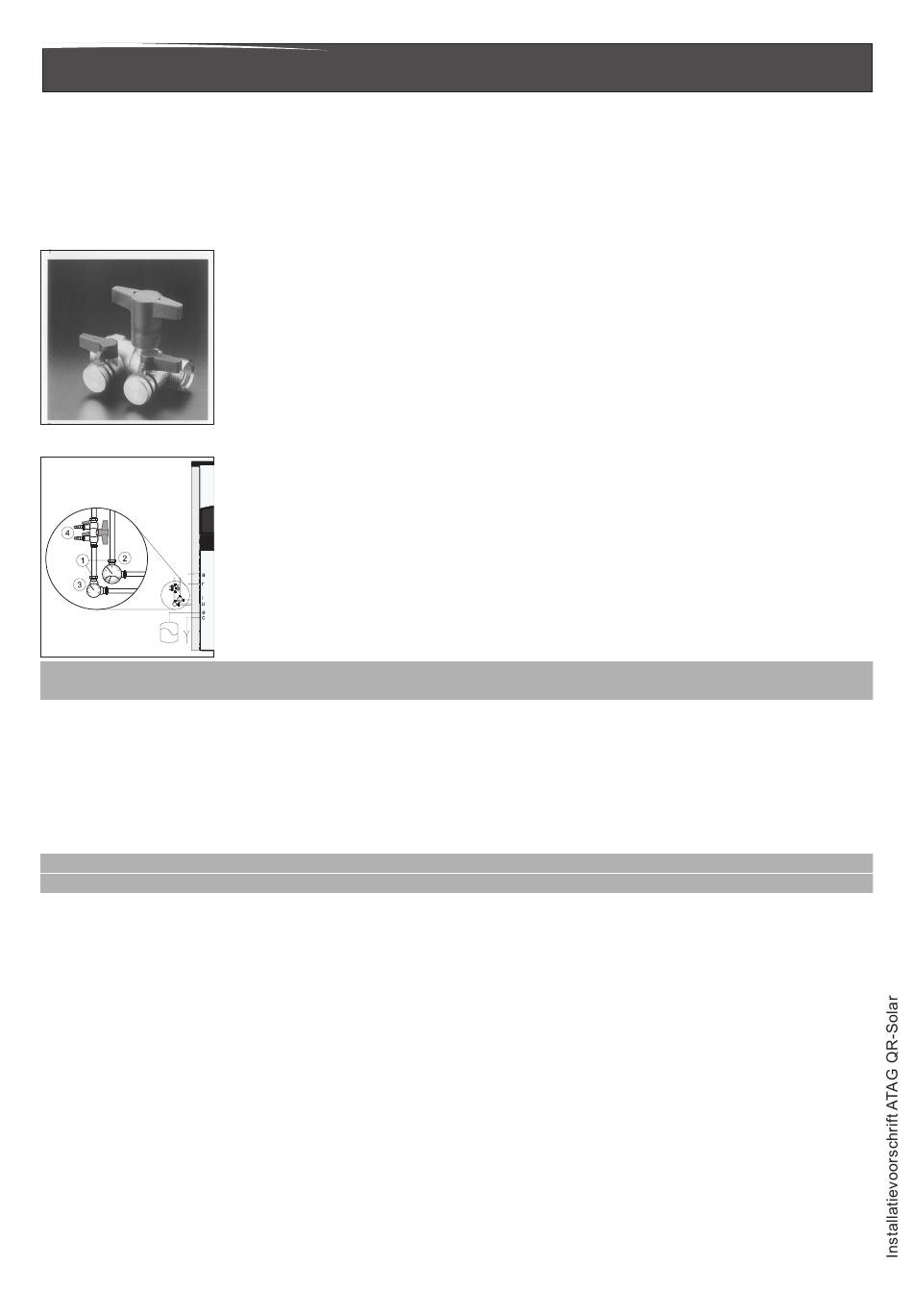

Collectorcircuit
Spoel- en vuleenheid
7.1 Expansievat collectorcircuit druksysteem
7.2 Vullen van het collectorcircuit
De boiler van de QR-Solar voor druksysteem is te herkennen aan de volgende type
naming op de typeplaat van de boiler SCR200N en SCR380N
N= non vented. Dit systeem is een gesloten systeem onder druk. Het systeem moet
gevuld worden met glycol/water. Volg hierbij de aanwijzingen in het installatievoorschrift
van de SolarCollector.
De leidingen met appendages tussen boiler en collector zijn geen onderdeel van de
standaard levering. Kies hiervoorbij voorkeur een standaard product. Een mogelijkheid
is een bundel van 2 koperen leidingen die reeds geïsoleerd zijn met hittebestendig iso-
latiemateriaal en een kanaal voor het doorvoeren van de draad van de collectorsensor.
Informeer bij uw groothandel.
Er kan ook gekozen worden voor standaard koperleiding met knelkoppelingen (bijv. VSH).
De leidingen moeten dan wel geïsoleerd worden met hittebestendig isolatiemateriaal (tot
250°C, bijv. Armaflex). Informeer bij uw groothandel
Let op bij installatie dat de draad van de collectorvoeler de leidingen niet kan raken.
De diameter van de leidingen is afhankelijk van het collectoroppervlak. Zie daarvoor het
installatievoorschrift SolarCollector.
1. Plaats de T-stukken (22x22x1/2"bi) direct naast de boiler in de aanvoer en retourlei-
ding van de collector en plaats daarop de meegeleverde temperatuurmeters:
2. Plaats de thermometer in de retourleiding van de collector.
3. Plaats de thermo/manometer in de aanvoerleiding naar de collector.
4. Plaats in de collectorleiding naar de boiler een spoel- en vuleenheid (COA0136U).
De spoel- en vuleenheid is geen onderdeel van de standaard leveringsomvang.
De QR-Solar is uitgevoerd met een intern expansievat van 18 liter met 2,5 bar voordruk
voor het collectorcircuit. De inhoud is voldoende voor systemen tot 7,5m
pervlak.
Voor grotere collectoroppervlakken moet een extra expansievat toegevoegd worden. Bij
het ontwerp van het collectorcircuit moet hiermee rekening gehouden worden.
Zie hoofdstuk 9.1.2 voor het vullen van het collectorcircuit.
collectorop-
2
