7.9.10 De afsluiter aansluiten
7.9.11 De elektriciteitsmeters aansluiten
7.9.12 De pomp van het warm tapwater aansluiten
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Daikin Altherma 3 R F
4P618947-1 – 2020.03
INFORMATIE
Voorbeeld van gebruik van een afsluiter. In het geval van één AWT-zone en een
combinatie van vloerverwarming en warmtepompconvectoren, plaats een afsluiter
vóór de vloerverwarming opdat er tijdens het koelen geen condensatie op de vloer
zou optreden. Voor meer informatie, zie de uitgebreide handleiding voor de
installateur.

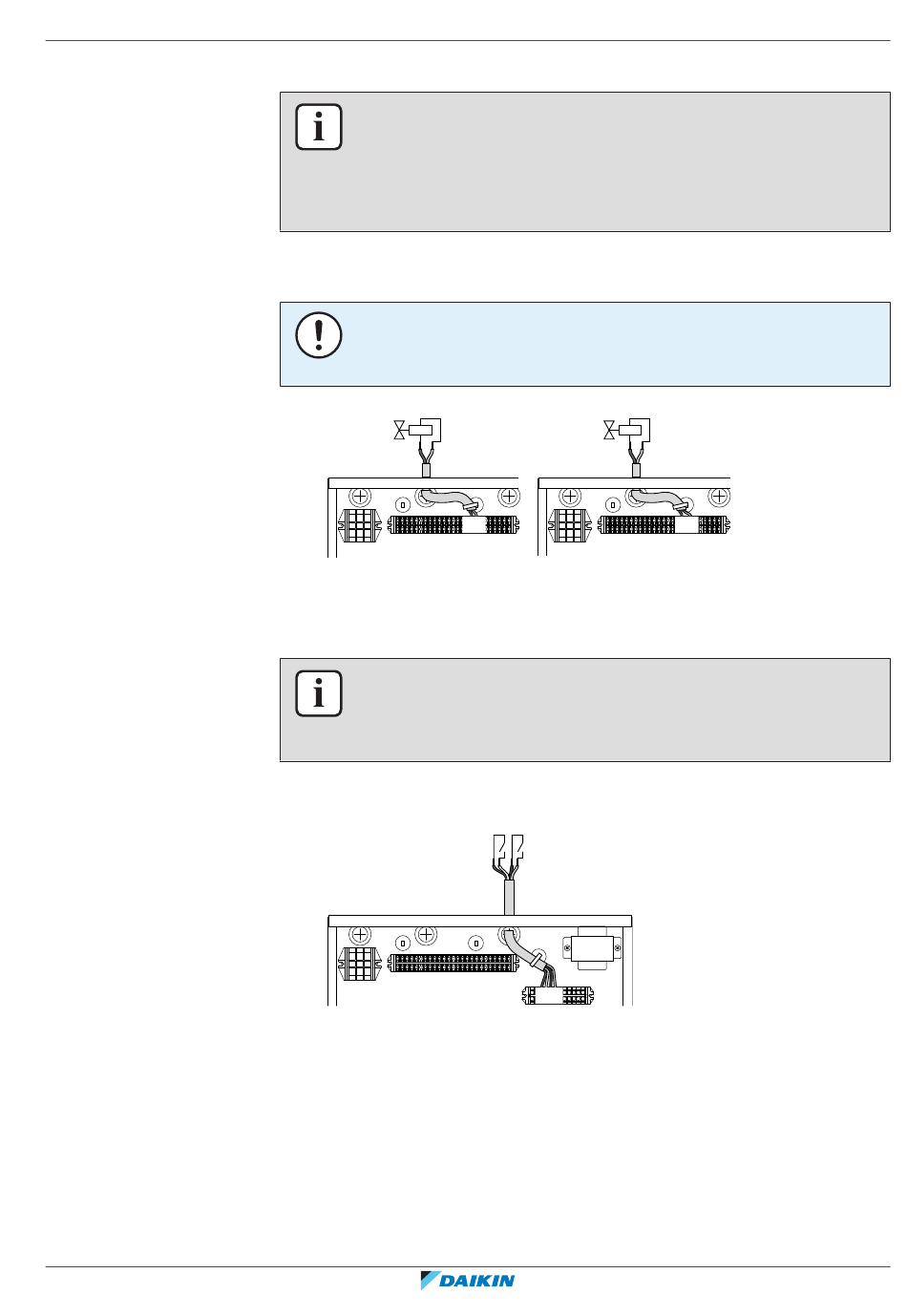

1 Sluit de klepbesturingskabel aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
OPMERKING
De bedrading voor een NC afsluiter (normaal gesloten) verschilt van deze voor een
NO afsluiter (normaal open).
NO
M2S
X1M
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
INFORMATIE
In geval van een elektrische meter met transistoruitgang, controleer de polariteit. De
positieve polariteit MOET aangesloten worden op X5M/6 en X5M/4; de negatieve
polariteit op X5M/5 en X5M/3.
1 Sluit de kabel van de elektrische meters aan op de juiste aansluitklemmen
zoals hieronder afgebeeld.
X1M
2 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
1 Sluit de kabel van de pomp voor het warm tapwater aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
NC
M2S
21 28
X2M
X1M
S3S S2S
X2M
3 4 56
X5M
7
Installatie
|
21 29
X2M
Uitgebreide handleiding voor de installateur
105
