7
|
Installatie
Omgaan met de servicedop

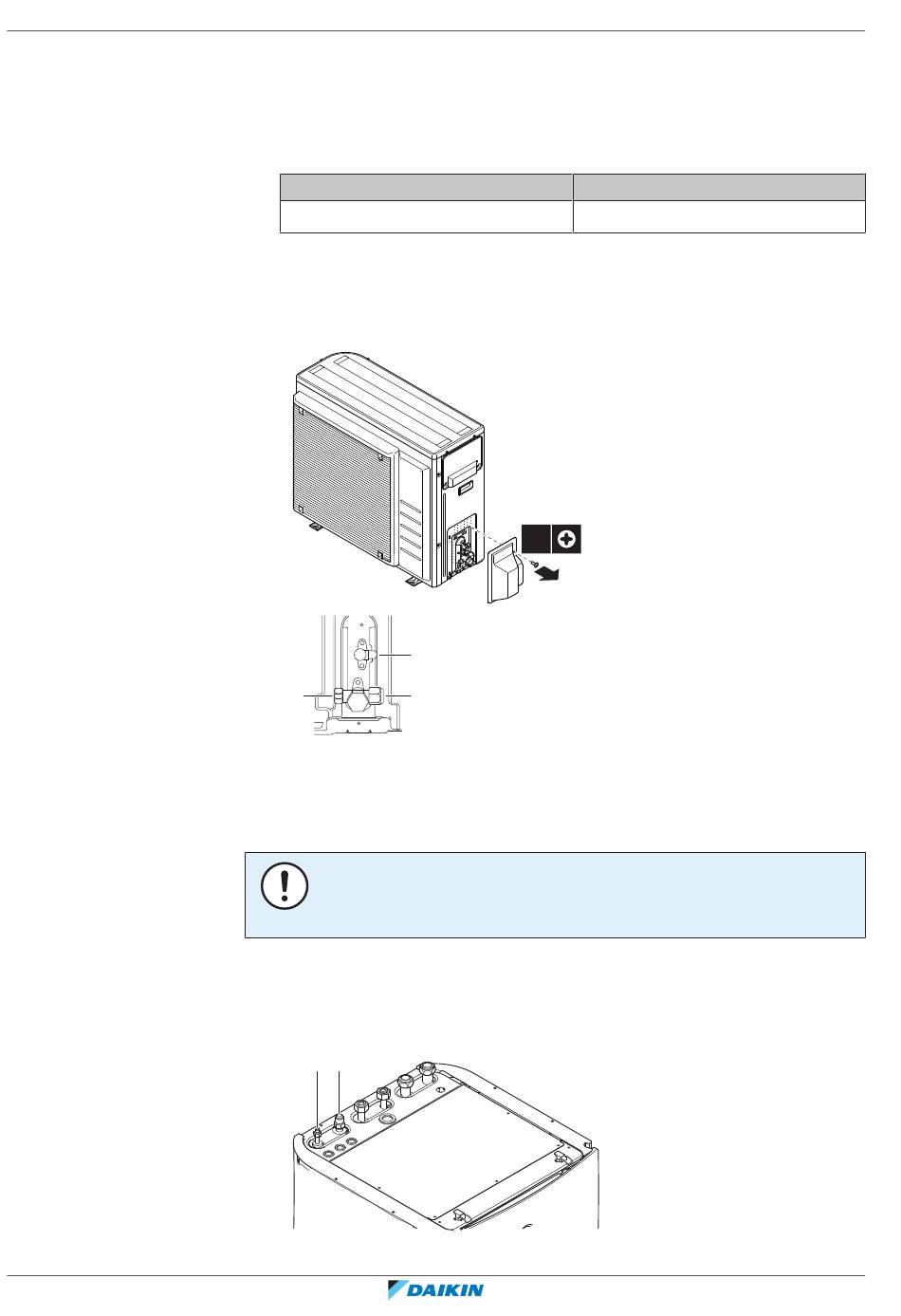

7.5.8 Koelmiddelleiding op buitenunit aansluiten
7.5.9 De koelmiddelleidingen op binnenunit aansluiten
Uitgebreide handleiding voor de installateur
86
▪
Gebruik ALTIJD een vulslang met een drukpen omdat de servicepoort een
Schrader-ventiel is.
▪
Draai na gebruik van de servicepoort het deksel van de servicepoort vast en
controleer op koelmiddellekken.
Item
Dop van de onderhoudspoort
1 Sluit het aansluitstuk van het koelmiddel in vloeistoffase komende van de
binnenunit aan op de vloeistofafsluiter van de buitenunit.
c
a
Vloeistofafsluiter
b
Gasafsluiter
c
Onderhoudspoort
2 Sluit het aansluitstuk van het koelmiddel in gasfase komende van de
binnenunit aan op de gasafsluiter van de buitenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de binnen- en de buitenunit in
een buis te leggen of afwerkingstape rond deze leidingen te wikkelen.
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
a
b
a
Aansluiting voor de koelvloeistof
1×
a
b
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
Aanhaalmoment (N∙m)
11,5~13,9
Daikin Altherma 3 R F
4P618947-1 – 2020.03
