Over de doos
3.3 Binnenunit
3.3.1 De binnenunit uitpakken
3.3.2 Toebehoren uit de binnenunit verwijderen
3.3.3 De binnenunit hanteren
Uitgebreide handleiding voor de installateur
18
1
a
2×
c
1×
a
Afsluiters voor watercircuit
b
Overdrukomloopklep
c
Algemene veiligheidsmaatregelen
d
Bijlageboek met optionele uitrustingen en apparatuur
e
Installatiehandleiding van de binnenunit
f
Gebruiksaanwijzing
g
Afdichtingsringen voor afsluiters (watercircuit voor ruimteverwarming)
h
Afdichtingsringen voor ter plaatse te voorziene afsluiters (watercircuit voor warm tapwater)
i
Afdichtingstape voor de inlaat van de laagspanningsbedrading

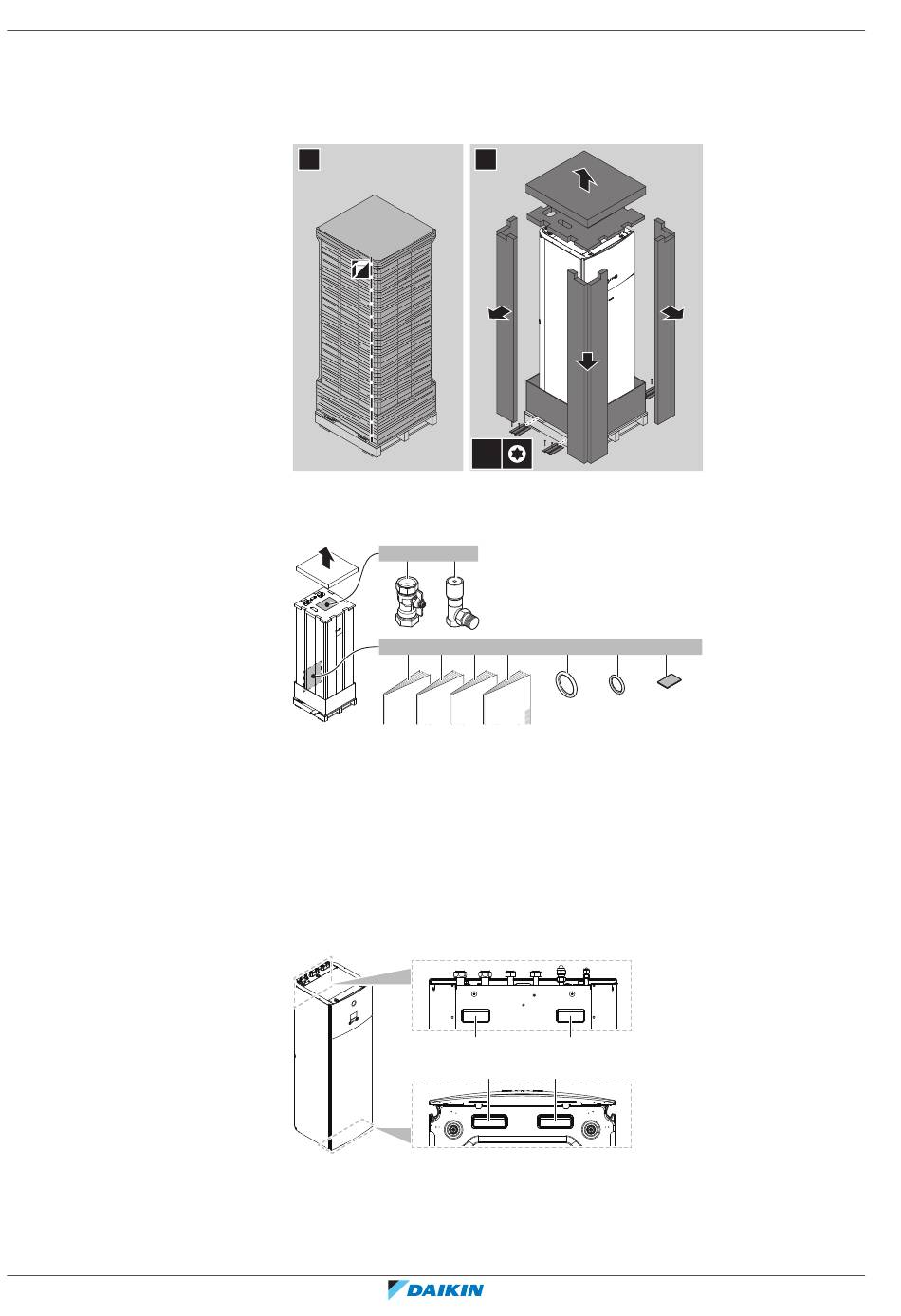

Gebruik de grepen aan de achterkant en aan de onderkant om de unit te dragen.
a
Grepen aan de achterkant van de unit
b
Grepen aan de onderkant van de unit. Kantel de unit voorzichtig naar achter zodat de grepen zichtbaar
worden.
2
8×
b
1×
d
e
f
g
1×
1×
1×
4×
a
a
b
b
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA/DJ3V+6V+9W7
h
i
4×
1×
