5 Installatie
5.4.4
Lektest uitvoeren
De lektest moet in overeenstemming zijn met EN378‑2.
Op lekken controleren: Vacuümlektest
1 Schakel de vacuümpomp uit zodra de waarde is bereikt en
controleer of de druk minstens 1 minuut niet stijgt.
2 Als de druk stijgt, dan bestaat de mogelijk dat in het systeem
vocht aanwezig is (zie vacuüm drogen onder) of dat het
systeem een lekkage heeft.
Op lekken controleren: Druklektest
1 Breek het vacuüm door het onder druk te brengen met
stikstofgas tot een minimum meterdruk van 0,2 MPa (2 bar).
Stel de meterdruk nooit in op een waarde die groter is dan de
maximum bedrijfsdruk van de unit, d.w.z. 4,0 MPa (40 bar).
2 Test
op
lekken
met
leidingverbindingen.
3 Verwijder alle stikstofgas.
OPMERKING
Gebruik een aanbevolen bellentestoplossing van bij uw
groothandelaar. Gebruik geen zeepwater want hierdoor
kunnen de flaremoeren breken (zeepwater kan immers
zout bevatten en zout absorbeert vocht dat kan bevriezen
als de leidingen afkoelen), en bovendien kunnen de
flareverbindingen erdoor gaan corroderen (want zeepwater
kan ammonia bevatten dat zorgt voor een corrosief effect
tussen de messing flaremoer en de koperen flare).
5.4.5
Vacuümdrogen
Ga als volgt te werk om al het vocht uit het systeem te verwijderen:
1 Controleer of de streefwaarde van het vacuüm minstens 1 uur
behouden blijft nadat de vacuümpomp is uitgeschakeld.
2 Afhankelijk van of u meteen koelmiddel wil vullen via de
koelmiddelvulpoort of eerst een deel koelmiddel vooraf wil
vullen via de vloeistofleiding, opent u de afsluiters van de
buitenunit of laat u ze dicht. Zie
pagina 13
voor meer informatie.
5.5
Koelmiddelleidingen isoleren
Na de lektest en het vacuümdrogen moeten de leidingen worden
geïsoleerd. Houd hierbij rekening met de volgende punten:
▪ Isoleer de aansluitleidingen en koelmiddelaftaksets volledig.
▪ Isoleer altijd de vloeistof- en de gasleidingen (voor alle units).
▪ Gebruik hittebestendig polyethyleenschuim dat bestand is tegen
een temperatuur van 70°C voor de vloeistofleidingen en
polyethyleenschuim dat bestand is tegen een temperatuur van
120°C voor de gasleidingen.
▪ Verstevig de isolatie op de koelmiddelleiding naar gelang de
installatie-omgeving.

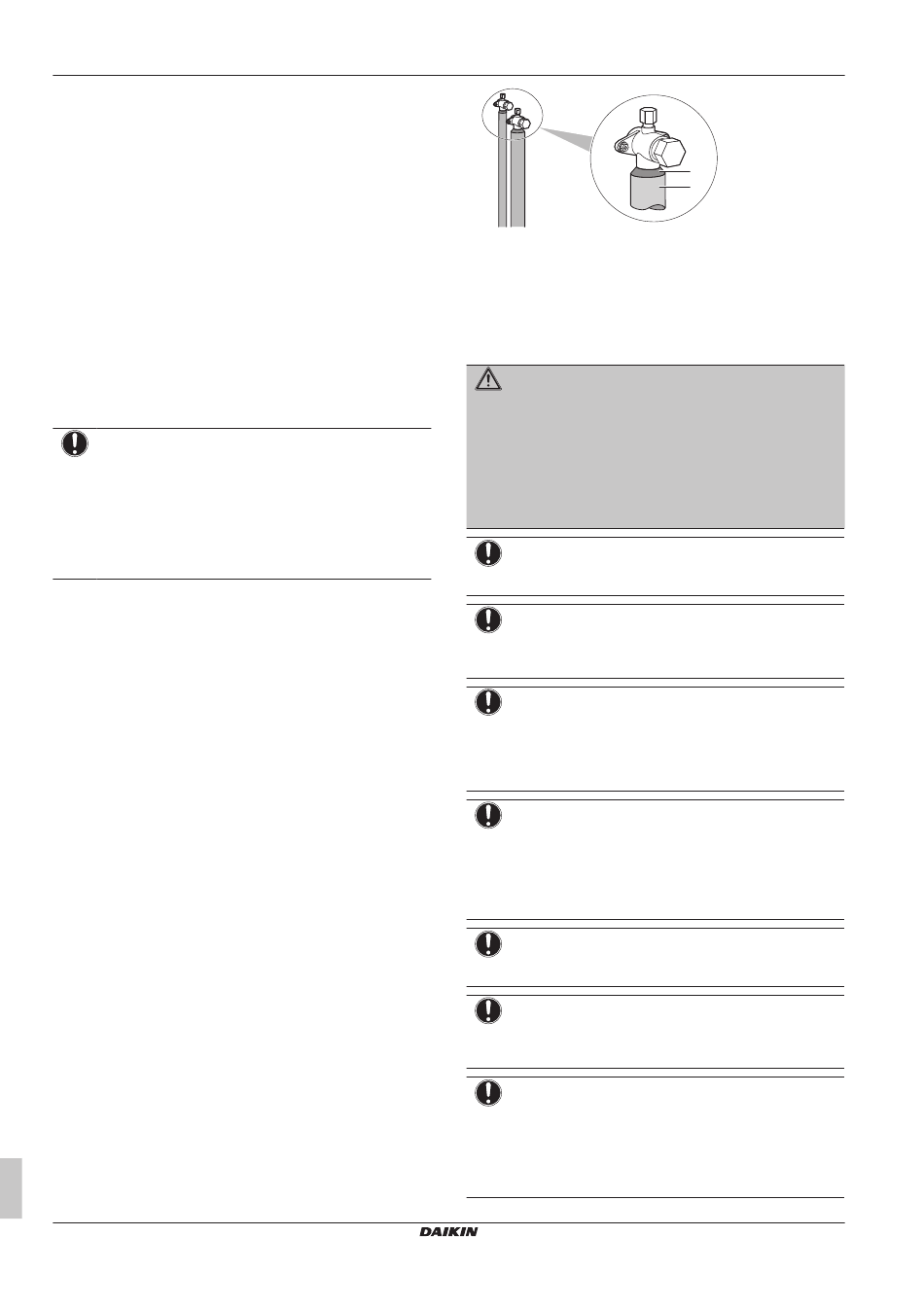

▪ Als condens van op de afsluiter in de binnenunit zou kunnen
terechtkomen via openingen in de isolatie en leidingen doordat de
buitenunit hoger staat dan de binnenunit, dan moet dit worden
voorkomen door de aansluitingen af te dichten. Zie de
onderstaande afbeelding.
Montagehandleiding en gebruiksaanwijzing
12
een
bellentestoplossing
op
"5.6.3 Koelmiddel vullen" op
a
Isolatiemateriaal
b
Afdichtingsmateriaal, enz.
5.6
Koelmiddel bijvullen
5.6.1
Voorzorgsmaatregelen voor het vullen
met koelmiddel
alle
WAARSCHUWING
▪ Gebruik uitsluitend R410A als koelmiddel. Andere
stoffen
veroorzaken.
▪ R410A bevat gefluoreerde broeikasgassen. De waarde
van zijn globaal opwarmingspotentieel (GWP) bedraagt
2087,5. Laat deze gassen NIET vrij in de atmosfeer.
▪ Wanneer
beschermhandschoenen en een veiligheidsbril.
OPMERKING
Als de voeding van sommige units wordt uitgeschakeld,
kan de vulprocedure niet goed worden voltooid.
OPMERKING
Schakel de voeding ten minste 6 uur voor gebruik in om de
carterverwarming
compressor te beschermen.
OPMERKING
Als de stappen binnen de 12 minuten na het inschakelen
van de binnen- en buitenunits worden uitgevoerd, werkt de
compressor niet voordat de communicatie tussen de
buitenunit(s) en binnenunits op een correcte manier tot
stand is gebracht.
OPMERKING
Alvorens u begint met de vulprocedures, controleer of het
7-segmentendisplay normaal is (zie
activeren" op pagina
de gebruikersinterface van de binnenunit staat. Als een
storingscode wordt weergegeven, zie
basis van storingscodes oplossen" op
OPMERKING
Controleer of alle aangesloten binnenunits worden herkend
([1‑5]).
OPMERKING
Sluit het voorpaneel voordat u begint met koelmiddel bij te
vullen. Wanneer het voorpaneel niet gesloten is, kan de
unit niet controleren of er geen storingen zijn.
OPMERKING
Bij onderhoud en wanneer het systeem (buitenunit+lokale
leidingen+binnenunits) geen koelmiddel meer bevat (bijv.
na aftappen van het koelmiddel), dan moet eerst de
oorspronkelijke hoeveelheid (zie naamplaatje op de unit)
en de berekende extra hoeveelheid koelmiddel in de unit
worden gebracht.
b
a
kunnen
ontploffingen
en
u
koelmiddel
bijvult,
gebruik
van
stroom
te
voorzien
"6.1.4 Stand 1 of 2
17), en of er geen storingscode op
"8.1 Problemen op
pagina 22.
RXYSCQ4~6TMV1B
VRV IV-S-systeem airconditioner
4P555881-1 – 2019.07
