WAARSCHUWING
Neem gepaste maatregelen om te beletten dat de unit door
kleine dieren als schuilplaats gebruikt kan worden. Kleine
dieren die in contact komen met elektrische onderdelen
kunnen storingen, rook of brand veroorzaken.
OPMERKING
Vergeet niet om na de installatie van de koelmiddelleiding
en het vacuümdrogen de afsluiters te openen. Wanneer u
het systeem probeert te gebruiken met gesloten afsluiters
kan de compressor schade oplopen.
5.4

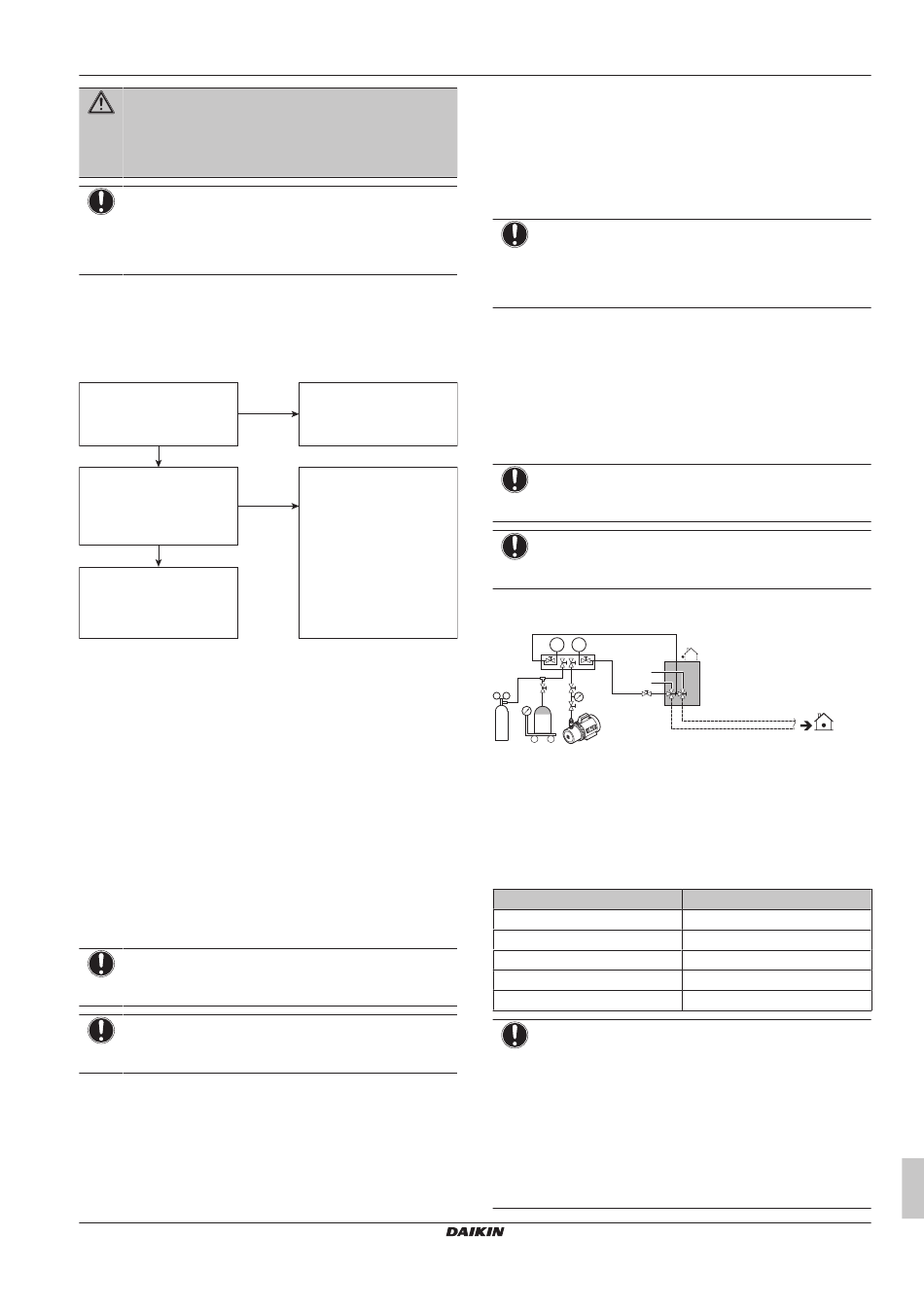

De koelmiddelleiding controleren
5.4.1
Over het controleren van de
koelmiddelleidingen
Zijn de werkzaamheden aan
de koelmiddelleiding klaar?
Nee
Ja
Waren de binnenunits en/of
buitenunit al ingeschakeld?
Nee
Ja
Gebruik procedure:
"Methode 2: Na inschakelen".
Alle werkzaamheden aan de koelmiddelleidingen moeten klaar zijn
alvorens de (buiten- of binnen-)units in te schakelen.
De expansiekleppen worden geïnitialiseerd bij het inschakelen van
de units. Dit betekent dat ze worden gesloten. Een lektest en
vacuümdrogen van lokale leidingen en binnenunits is niet mogelijk
wanneer dit gebeurt.
Daarom zijn er 2 methoden voor de initiële installatie, lektest en
vacuümdrogen.
Methode 1: Voor inschakelen
Als het systeem nog niet werd ingeschakeld, zijn er geen speciale
stappen vereist voor de lektest en het vacumeren.
Methode 2: Na inschakelen
Als het systeem al werd ingeschakeld, activeer dan instelling [2‑21]
(zie
"6.1.4 Stand 1 of 2 activeren" op pagina
opent de lokale expansiekleppen zodat het R410A door de leidingen
kan stromen en de lektest en vacumeren kunnen worden uitgevoerd.
OPMERKING
Zorg ervoor dat alle binnenunits die op de buitenunit zijn
aangesloten, ingeschakeld zijn.
OPMERKING
Stel instelling [2‑21] pas in nadat de buitenunit volledig
geïnitialiseerd is.
Lektest en vacuümdrogen
De koelmiddelleiding controleren betekent:
▪ De koelmiddelleiding controleren op lekken.
▪ Alle vocht, lucht of stikstof uit de koelmiddelleiding verwijderen
door middel van vacumeren.
RXYSCQ4~6TMV1B
VRV IV-S-systeem airconditioner
4P555881-1 – 2019.07
Werk de leidingen af.
Gebruik procedure:
"Methode 1: Vóór inschakelen
(gewone methode)".
17). Deze instelling
Als de koelmiddelleiding vocht kan bevatten (bijvoorbeeld water in
de leiding), moet u eerst vacuümdrogen zoals hieronder beschreven
tot alle vocht is verwijderd.
Alle leidingen in de unit zijn in de fabriek op lekken getest.
Alleen lokaal geïnstalleerde leidingen moeten worden gecontroleerd.
Zorg ervoor dat alle afsluiters van de buitenunit goed gesloten zijn
alvorens een lektest uit te voeren of te vacuümdrogen.
OPMERKING
Zorg ervoor dat de kleppen van alle (lokaal voorziene)
lokale leidingen OPEN staan (behalve de afsluiters van de
buitenunit!) voordat u begint met de lektest of het
vacuümdrogen.
Zie
"5.4.3 Koelmiddelleiding controleren: Opstelling" op pagina 11
voor meer informatie over de stand van de kleppen.
5.4.2
Koelmiddelleiding controleren: Algemene
richtlijnen
Sluit de vacuümpomp via een verdeelstuk aan op de servicepoort
van
alle
afsluiters
voor
"5.4.3 Koelmiddelleiding controleren: Opstelling" op
OPMERKING
Zorg ervoor dat de olie in de pomp niet in het systeem
terugstroomt wanneer de pomp niet draait.
OPMERKING
Ontlucht niet met koelmiddel. Gebruik een vacuümpomp
om de installatie te ontluchten.
5.4.3
Koelmiddelleiding controleren: Opstelling
p <
p >
A
B
g
f
a
d
C
N2
b
c
e
a
Reduceerklep
b
Stikstof
c
Weegschaal
d
Fles R410A-koelmiddel (hevelsysteem)
e
Vacuümpomp
f
Afsluiter vloeistofleiding
g
Afsluiter gasleiding
A
Klep A
B
Klep B
C
Klep C
Klep
Klep A
Klep B
Klep C
Afsluiter vloeistofleiding
Afsluiter gasleiding
OPMERKING
De aansluitingen op de binnenunits en alle binnenunits
moeten ook worden getest op lekken en op vacuüm. Houd
eventuele (lokaal voorziene) kleppen van lokale leidingen
ook open.
Zie de montagehandleiding van de binnenunit voor meer
informatie. Lektesten en vacuümdrogen moeten worden
uitgevoerd voordat de voeding van de unit wordt
ingeschakeld. Zie anders het eerder in dit hoofdstuk
beschreven stroomschema (zie
van de koelmiddelleidingen" op
Montagehandleiding en gebruiksaanwijzing
5 Installatie
een
grotere
efficiëntie
(zie
pagina 11).
Stand van de klep
Open
Open
Open
Gesloten
Gesloten
"5.4.1 Over het controleren
pagina 11).
