ORG
Oranje
RED
Rood
WHT
Wit
YLW
Geel
Legende voor bedradingsschema RXYSCQ4~6:
A1P
Printplaat (primair)
A2P
Printplaat
BS1~BS5
Drukknopschakelaar
C1
Condensator
DS1
DIP-schakelaar
E1HC
Carterverwarming
F1U
Zekering
F3U, F4U
Zekering (T 6,3 A / 250 V)
F6U
Zekering (T 5,0 A / 250 V)
H1P~H8P
Lichtgevende diode (servicecontrole is oranje)
H2P:
▪ Voorbereiding, test: Knippert
▪ Storingsdetectie: Brandt
HAP
Lichtgevende diode (servicecontrole is groen)
HBP
Lichtgevende diode (servicecontrole is groen)
K11M
Magnetische contactgever
K1R
Magneetrelais (Y1S)
K4R
Magneetrelais (E1HC)
K10R
Magneetrelais
L1R~L3R
Reactievat
M1C
Motor (compressor)
Voor de gebruiker
10
Over het systeem
De binnenunit van het VRV IV-S-warmtepompsysteem kan worden
gebruikt voor toepassingen met verwarmen/koelen. Het type
binnenunit dat kan worden gebruikt hangt af van de reeks van de
buitenunits.
OPMERKING
Gebruik het systeem NIET voor andere doeleinden.
Gebruik de unit NIET voor het koelen van precisie-
instrumenten, voedsel, planten, dieren of kunstwerken, om
te voorkomen dat de kwaliteit ervan wordt aangetast.
OPMERKING
Voor latere wijzigingen of uitbreidingen van uw systeem:
Een volledig overzicht van toegelaten combinaties (voor
latere systeemuitbreiding) vindt u in de technische data en
moet worden geraadpleegd. Neem contact op met uw
installateur voor meer informatie en professioneel advies.
INFORMATIE
▪ VRV DX-binnenunits mogen niet worden gecombineerd
met RA DX-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met AHU-binnenunits.
▪ RA DX-binnenunits mogen niet worden gecombineerd
met luchtgordijnbinnenunits.
RXYSCQ4~6TMV1B
VRV IV-S-systeem airconditioner
4P555881-1 – 2019.07
M1F
Motor (ventilator)
PS
Schakelvoeding
R1, R2
Weerstand
R1T
Thermistor (lucht)
R2T
Thermistor (pers)
R3T
Thermistor (aanzuiging 1)
R4T
Thermistor (warmtewisselaar ontdooier)
R5T
Thermistor (aanzuiging 2)
R6T
Thermistor (onderkoeling warmtewisselaar)
R7T
Thermistor (vloeistofleiding)
FINTH
Thermistor (lamel)
S1NPH
Hogedruksensor
S1NPL
Lagedruksensor
S1PH
Hogedrukschakelaar
V1R
IGBT-voedingsmodule
V2R
Diodemodule
V1T~V3T
Bipolaire transistor met geïsoleerde poort (IGBT)
V1D~V3D
Diode
X1M, X2M
Klemmenstrook
X37A
Connector
Y1E
Elektronische expansieklep (hoofd)
Y3E
Elektronische expansieklep (onderkoeling
warmtewisselaar)
Y1S
Elektromagnetische klep (4-wegsklep)
Z1C~Z7C
Ruisfilter (ferrietkern)
Z1F~Z5F
Ruisfilter

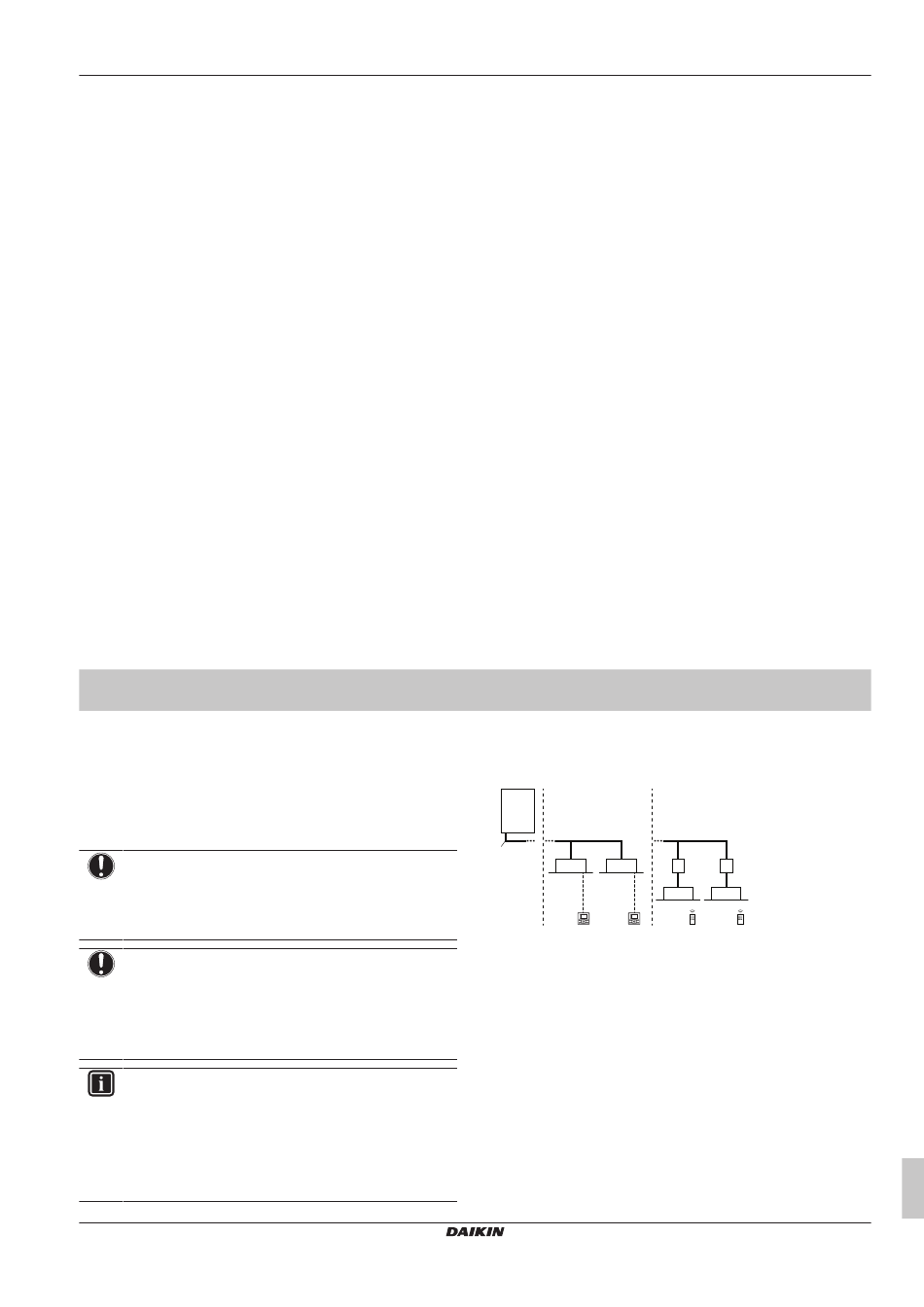

10.1
Systeemlay-out
a
b
c
c
f
d
d
a
VRV IV-S-warmtepomp buitenunit
b
Koelmiddelleiding
c
VRV directe-expansiebinnenunit (DX)
d
Gebruikersinterface (specifiek afhankelijk van het type
binnenunit)
e
BP-box (vereist voor aansluiting van Residential Air (RA) of
Sky Air (SA) directe-expansiebinnenunits (DX))
f
Residential Air (RA) directe-expansiebinnenunits (DX)
g
Gebruikersinterface (draadloos, specifiek afhankelijk van
het type binnenunit)
Montagehandleiding en gebruiksaanwijzing
10 Over het systeem
e
e
f
g
g
27
