Set voor afgedekte spuitbomen
1
De bevestigingsplaatjes en
afdekplaat van de middelste
spuitboom monteren
Benodigde onderdelen voor deze stap:
Bevestigingsplaatje van middelste spuitboom
2
(modellen uit 2014 en vroeger)
2
Montageplaat spuitboom
4
U-moer
4
Schroef met zeskantige kop, 3/8 x 1-1/4 inch
1
Plaatje met model/serienummer
1
Plaatje met wettelijke informatie (119-4986)
4
Flensmoer (3/8 inch)
2
Onderlegplaatje
4
Schroef met zeskantige kop, 5/16 x 1-1/4 inch
Bevestigingsplaatje van middelste spuitboom
2
(modellen uit 2015 en later)
Procedure
Bevestig het plaatje met model/serienummer en het plaatje
met wettelijke informatie op 1 van de bevestigingsplaatjes van
de middelste spuitboom, zoals te zien is in
Opmerking: Reinig voordat u de plaatjes bevestigt het
bevestigingsplaatje, zodat er geen vuil of vet op zit.
Voor modellen uit 2014 en vroeger:
1. Monteer de 2 middelste bevestigingsplaatjes en de
montageplaten van de spuitbomen op de middelste
spuitboom met 2 zeskantbouten (3/8 x 1-1/4 inch) en
2 flensmoeren (3/8 inch), zoals in
Opmerking: Als u de set op een spuitmachine
aanbrengt, gebruik dan de gaten in het middelste
plaatje om de set op de eenheid te monteren. Als u de
set op een Workman aanbrengt, gebruik dan de gaten
in het montageplaatje van de spuitboom om de set op
de eenheid te monteren.
2. Monteer de afdekset van de middelste spuitboom op de
bevestigingsplaatjes met 4 u-moeren, 2 onderlegplaatjes
en 4 zeskantbouten (5/16 x 1-1/4 inch), zoals in
2.
Voor modellen uit 2015 en later:
1. Monteer de afdekset van de middelste spuitboom op het
bevestigingsplaatje met 4 u-moeren, 2 onderlegplaatjes
en 4 zeskantbouten (5/16 x 1-1/4 inch), zoals in
1.
Figuur
2.
De afdekplaten van de
zijspuitbomen installeren.
Benodigde onderdelen voor deze stap:
Figuur
2.
Procedure
Figuur
Figuur
2
1
2
3
4
5

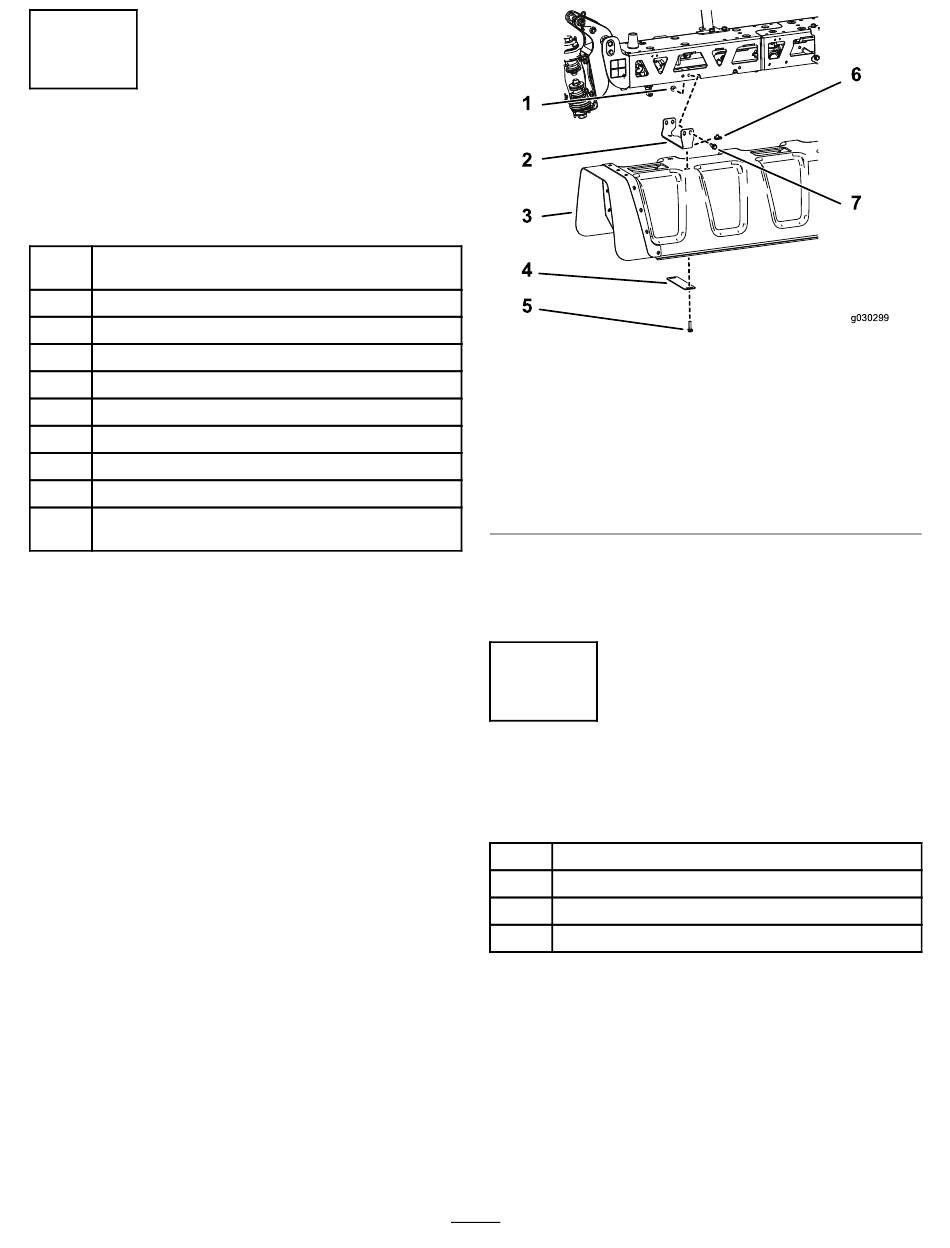

Figuur 1
Modellen uit 2015 en later
1. Flensmoer (3/8 inch)
2. Beugel
3. Afdekset van middelste
spuitboom
4. Onderlegplaatje
2. Monteer de 2 middelste bevestigingsplaatjes en de
montageplaten van de spuitbomen op de middelste
spuitboom met 2 zeskantbouten (3/8 x 1-1/4 inch) en
2 flensmoeren (3/8 inch), zoals in
2
2
Afdekplaat van zijspuitboom
16
Onderlegplaatje
12
U-moer
12
Zeskantbouten, 5/16 x 1-1/4 inch
1. Richt de spuitkoppen op beide zijspuitbomen recht
omlaag, zodat ze door de gaten van de afdekplaten
passen.
2. Installeer een van de afdekplaten van de zijspuitbomen
(Figuur
2) met 8 onderlegplaatjes, 6 zeskantbouten
(5/16 x 1-1/4 inch) en 6 u-moeren.
3. Herhaal stap
2
voor de afdekplaat van de andere
zijspuitboom.
6
7
g0302 99
5. Schroef met zeskantige
kop (5/16 x 1-1/4 inch)
6. U-moer
7. Flensmoer (3/8 inch)
Figuur
1.
