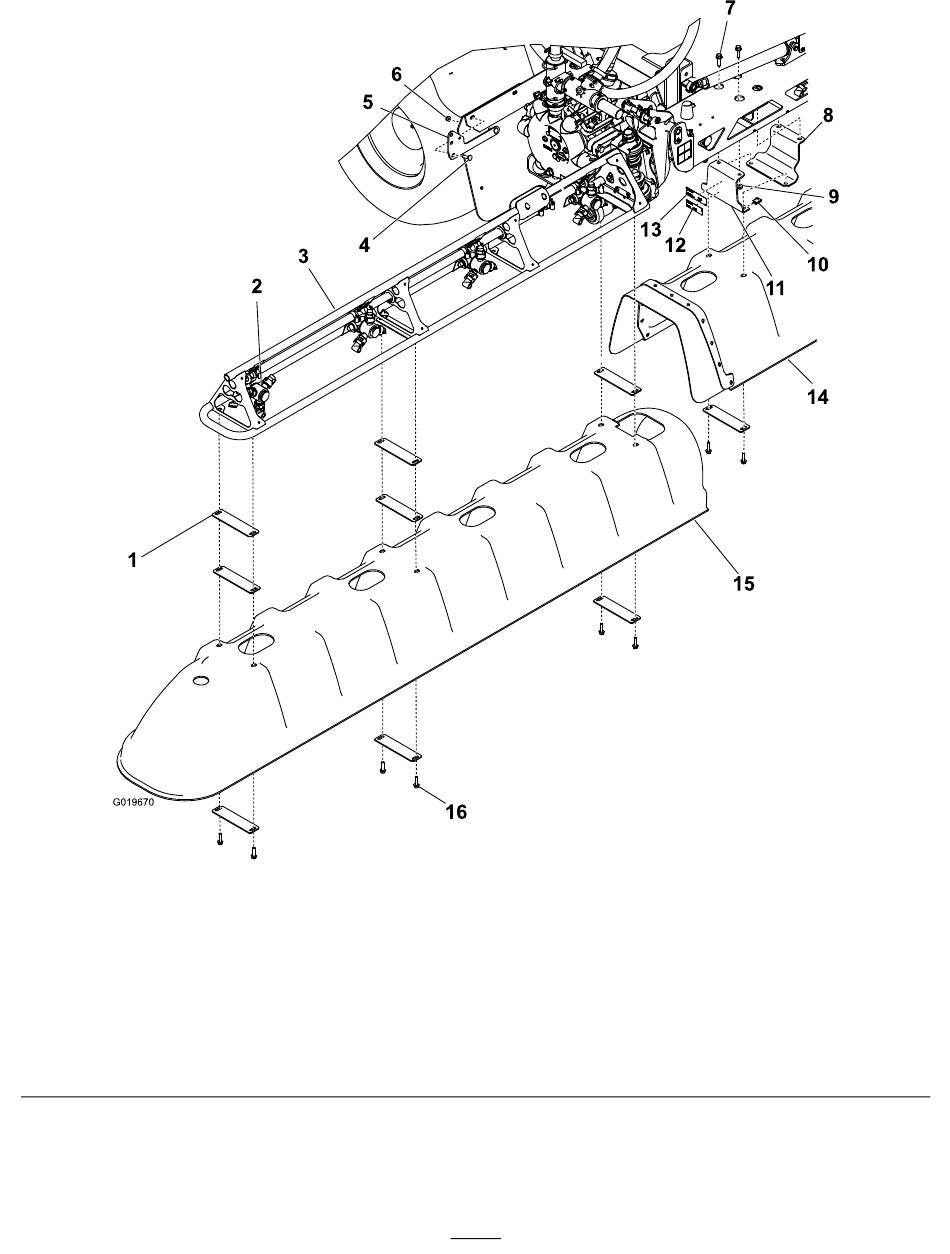

Set voor afgedekte spuitbomen
G019670
1. Onderlegplaatje (18)
2. Spuitkop (in de juiste richting)
3. Zijspuitboom (2)
4. Slotbout (2)
5. Bevestigingsplaatje aftapklep
6. Flensmoer, 5/16 inch (2)
16
Figuur 2
Modellen uit 2014 en vroeger
7. Zeskantbout, 3/8 x 1-1/4 inch (4)
8. Montageplaat spuitboom (2)
9. Flensmoer, 3/8 inch (4)
10. U-moer (16)
11. Bevestigingsplaatje van middelste
spuitboom (2)
12. Plaatje met wettelijke informatie
4
13. Plaatje met model- en serienummer
14. Afdekset van middelste spuitboom
15. Afdekplaat van zijspuitboom (2)
16. Zeskantbout, 5/16 x 1-1/4 inch (16)
