4.

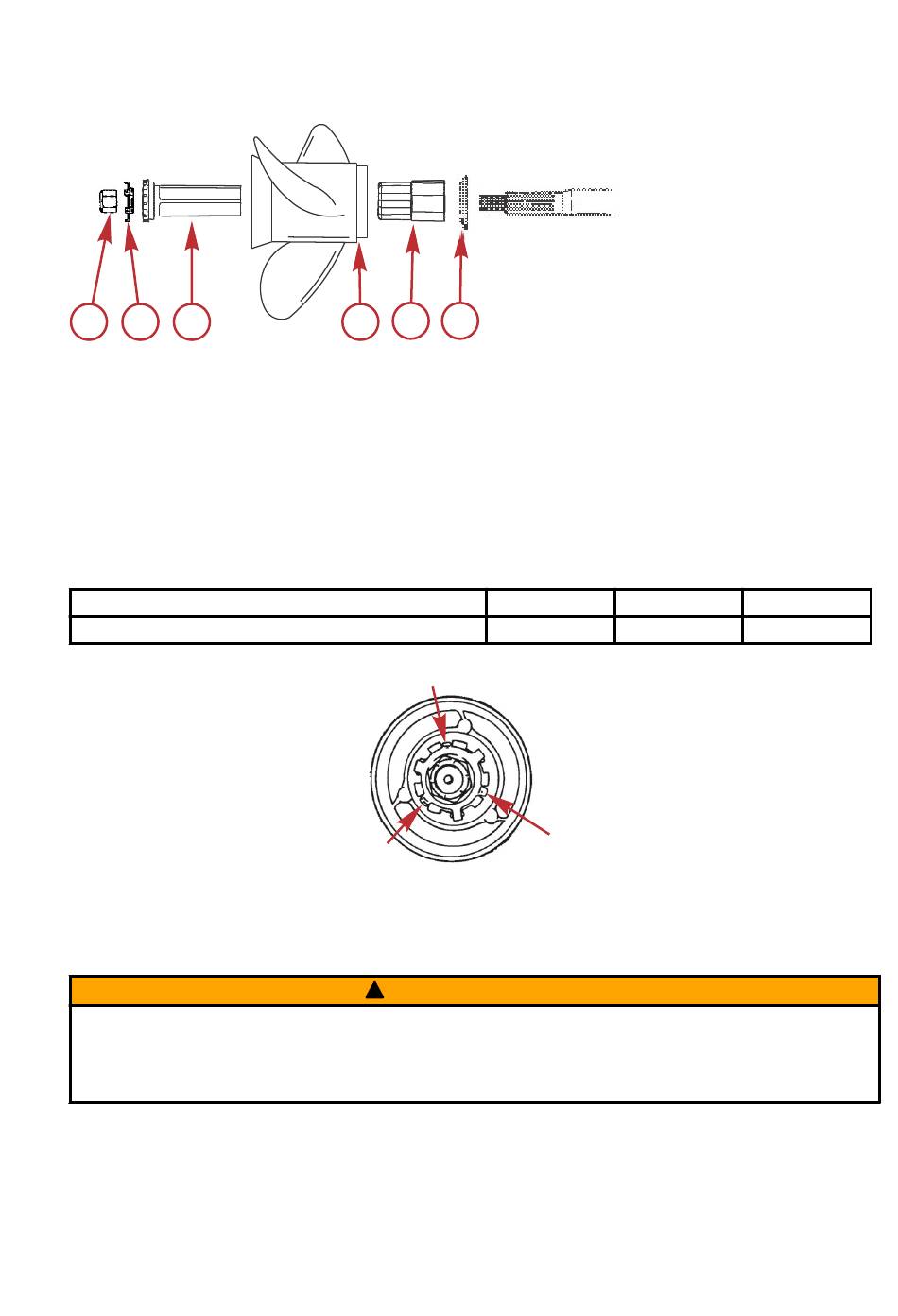

Schroeven met Flo-Torq III aandrijfnaaf - Installeer de voorste draagring, vervangbare staartstukbus,
schroef, achterste draagring, schroefmoerborgring en schroefmoer op de as.
a
c
b
a -
Schroefmoer
b -
schroefmoerborgring
c -
achterste draagring
d -
schroef
e -
vervangbare staartstukbus
f -
voorste draagring
5.
Plaats een blok hout tussen het onderwaterhuis en de schroef en haal de schroefmoer aan tot de
specificaties.
Beschrijving
Schroefmoer
6.
Zet de schroefmoer vast door drie van de lippen in de draagringgroeven te buigen.
SCHROEF INSTALLEREN - ONDERWATERHUIS MET DIAMETER VAN 87,3
MM (3-7/16 IN.)
Een draaiende schroef kan ernstig of dodelijk letsel veroorzaken. Laat de motor nooit draaien met de boot
uit het water terwijl de schroef is geïnstalleerd. Zet de aandrijving altijd eerst in neutraal voordat u een
schroef installeert of verwijdert en activeer de dodemansschakelaar om te voorkomen dat de motor
aanslaat. Plaats een stuk hout tussen het schroefblad en de antiventilatieplaat.
nld
INSTALLEREN
e
d
f
26945
WAARSCHUWING
!
93
3223
Nm
lb-in.
75
lb-ft
55
