8.

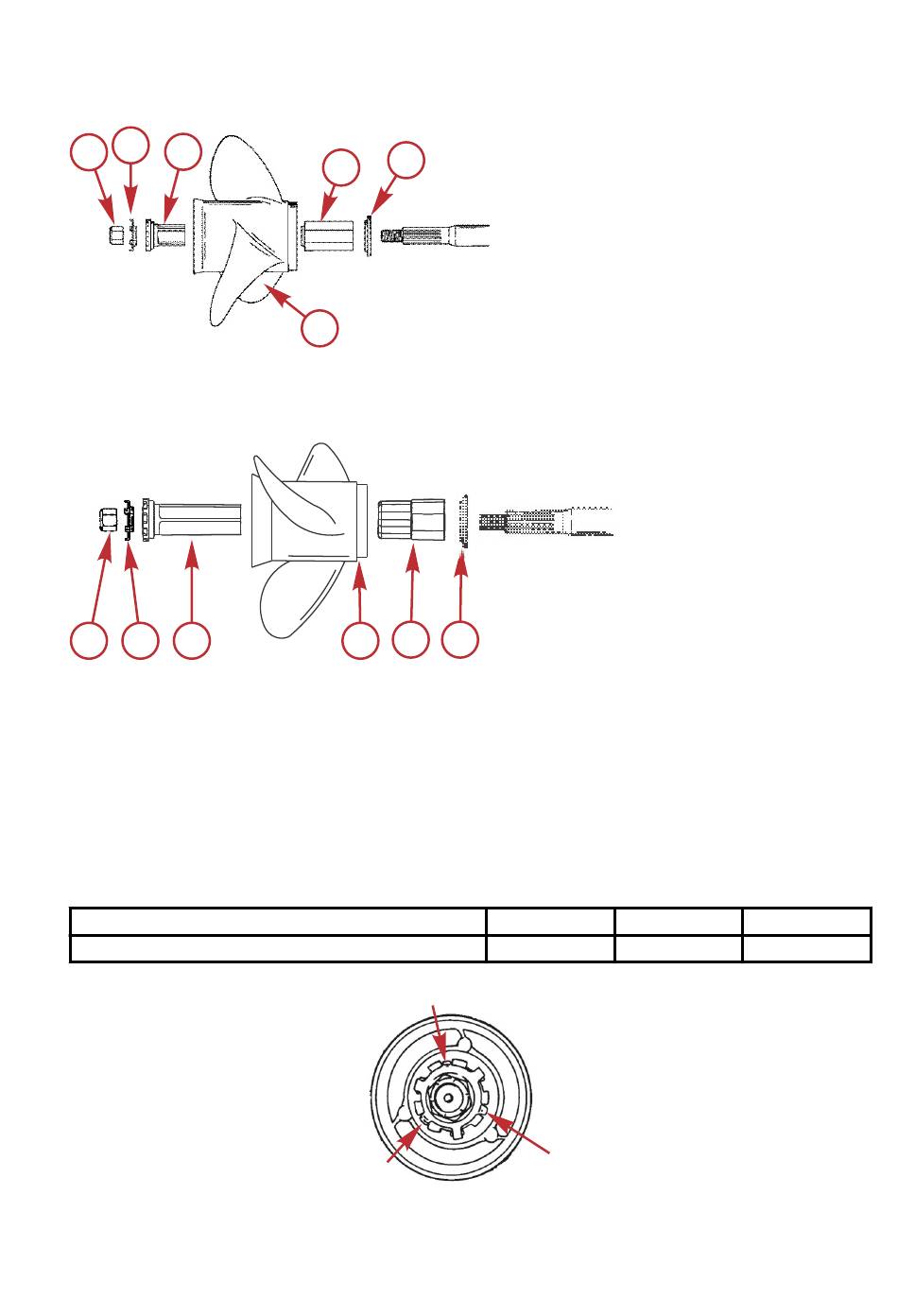

Schroeven met Flo-Torq II aandrijfnaaf - Installeer de voorste draagring, vervangbare staartstukbus,
schroef, draagring, schroefmoerborgring en schroefmoer op de as.
a b
c
NB: Installatie van een schroef met Flo-Torq III naaf verdient aanbeveling bij roestvaststalen toepassingen.
9.
Schroeven met Flo-Torq III aandrijfnaaf - Installeer de voorste draagring, vervangbare staartstukbus,
schroef, achterste draagring, schroefmoerborgring en schroefmoer op de as.
a
c
b
a -
schroefmoer
b -
schroefmoerborgring
c -
achterste draagring
d -
schroef
e -
vervangbare staartstukbus
f -
voorste draagring
10. Plaats een blok hout tussen het onderwaterhuis en de schroef en haal de schroefmoer aan volgens de
specificaties.
Beschrijving
schroefmoer
11. Zet de schroefmoer vast door drie van de lippen in de draagringgroeven te buigen.
nld
ONDERHOUD
f
e
d
26941
e
f
d
53
a -
schroefmoer
b -
schroefmoerborgring
c -
draagring
d -
schroef
e -
vervangbare staartstukbus
f -
voorste draagring
3223
Nm
lb-in.
75
26945
lb-ft
55
