8.
Monteer het zwaailicht aan de beugel zoals in
Figuur
6.
Opmerking:
Zorg ervoor dat de eenheid stevig
vastzit door de vleugelmoer op het zwaailicht
en de contramoeren op de voet vast te draaien
zodra deze gemonteerd zijn.

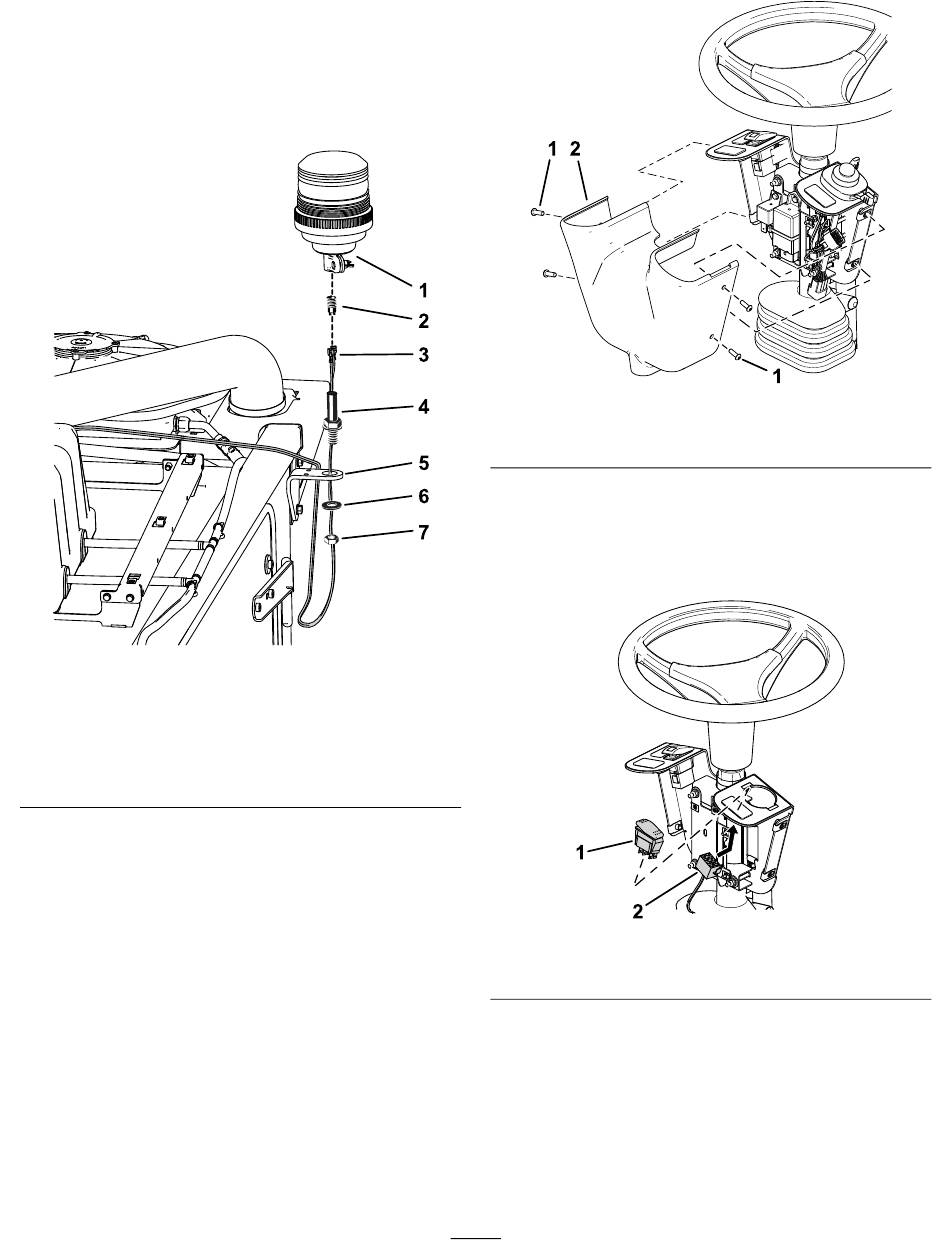

Figuur 6
1. Zwaailicht
2. Zwaailichtconnector
3. Kabelboomconnectoren
4. Voet van zwaailicht
9.
Verwijder de 4 inbusschroeven waarmee de kap
van de bediening bevestigd is en verwijder deze
(Figuur
7).
g307743
5. Montagebeugel van
zwaailicht
6. Ring
7. Contramoer
1. Kap van bediening
10.
Verwijder de plug voor het gat en monteer
de zwaailichtschakelaar met het verhoogde
uiteinde naar boven gericht
11.
Sluit de zwaailichtconnector aan op de
schakelaar
(Figuur
1. Zwaailichtschakelaar
12.
Monteer de kap van de bediening zoals wordt
getoond in
Figuur
13.
Monteer het dak van de cabine zoals wordt
getoond in
1 De montage voorbereiden (bladz.
1).
14.
Sluit de accu aan; raadpleeg het onderdeel
onderhoud van het elektrisch systeem van de
Gebruikershandleiding van de tractie-eenheid.
4
Figuur 7
2. Inbusschroeven
(Figuur
8).
8).
Figuur 8
2. Zwaailichtconnector
7.
g306946
g306935
